Trong kỷ nguyên công nghiệp 4.0, robot công nghiệp đang dần trở thành xương sống của nhiều ngành sản xuất, mang lại hiệu quả vượt trội và khả năng tự động hóa tối đa. Trong số các loại robot hiện có, cánh tay robot nổi bật với tính linh hoạt và ứng dụng đa dạng. Đặc biệt, cánh tay Robot 4 bậc tự do là một giải pháp tối ưu, cân bằng giữa khả năng vận động phức tạp và chi phí hợp lý. Vậy điều gì đã làm cho cánh tay Robot 4 bậc tự do trở thành một công cụ không thể thiếu trong nhiều lĩnh vực, từ sản xuất điện tử, lắp ráp linh kiện, đến y tế và giáo dục? Hãy cùng Robotic Nguyên Hạnh tìm hiểu sâu hơn về cấu tạo, nguyên lý hoạt động, và những ứng dụng thực tiễn của loại robot đầy tiềm năng này nhé.
Cánh tay Robot 4 bậc tự do là gì?
Bậc tự do (Degrees of Freedom – DOF) là một thuật ngữ quan trọng trong robot học, dùng để chỉ số lượng chuyển động độc lập mà một vật thể hoặc một hệ thống có thể thực hiện trong không gian ba chiều. Đối với cánh tay robot, mỗi bậc tự do thường tương ứng với một khớp nối có khả năng quay hoặc tịnh tiến, cho phép các khâu của robot di chuyển theo một hướng cụ thể mà không bị ảnh hưởng bởi các chuyển động khác. Song, cánh tay Robot 4 bậc tự do có nghĩa là nó có khả năng thực hiện 4 chuyển động độc lập để định vị và định hướng bộ công tác cuối của nó.
Lợi ích khi ứng dụng Cánh tay Robot 4 bậc tự do:
- Độ phức tạp vừa phải, dễ thiết kế và chế tạo: So với các cánh tay robot có nhiều bậc tự do hơn (5, 6 hoặc 7 DOF), cấu trúc của Robot 4 bậc tự do đơn giản hơn đáng kể. Điều này giúp giảm bớt sự phức tạp trong quá trình thiết kế cơ khí, lựa chọn linh kiện và lắp ráp, dẫn đến thời gian phát triển ngắn hơn.
- Chi phí hợp lý: Nhờ cấu tạo đơn giản hơn, số lượng khớp, động cơ và cảm biến ít hơn, chi phí sản xuất và mua sắm cánh tay Robot 4 bậc tự do thường thấp hơn nhiều. Điều này khiến chúng trở thành lựa chọn kinh tế cho các doanh nghiệp vừa và nhỏ hoặc các ứng dụng có ngân sách hạn chế.
- Kích thước nhỏ gọn: Với ít khớp và khâu hơn, cánh tay Robot 4 bậc tự do thường có thiết kế nhỏ gọn hơn. Điều này rất có lợi trong các nhà máy hoặc xưởng sản xuất có không gian hạn chế, nơi mỗi mét vuông đều quý giá.
- Linh hoạt đủ dùng cho nhiều nhiệm vụ: Mặc dù không thể đạt được mọi vị trí và định hướng như robot 6 DOF, cánh tay Robot 4 bậc tự do vẫn đủ khả năng thực hiện một loạt các tác vụ quan trọng như gắp và đặt sản phẩm, phân loại, cấp liệu, hoặc thực hiện các thao tác trong một mặt phẳng hoặc không gian làm việc giới hạn. Sự linh hoạt “đủ dùng” này giúp tối ưu hóa hiệu quả cho các nhiệm vụ lặp lại.
- Tốc độ phản ứng và điều khiển tốt: Với ít khớp hơn để điều khiển, các thuật toán động học (cả thuận và nghịch) đơn giản hơn, giúp robot phản ứng nhanh hơn với các lệnh điều khiển. Điều này cũng góp phần vào việc đạt được độ chính xác và độ lặp lại cao trong các tác vụ đã được lập trình.
Có thể bạn quan tâm: Tìm hiểu về cánh tay Robot 6 bậc tự do

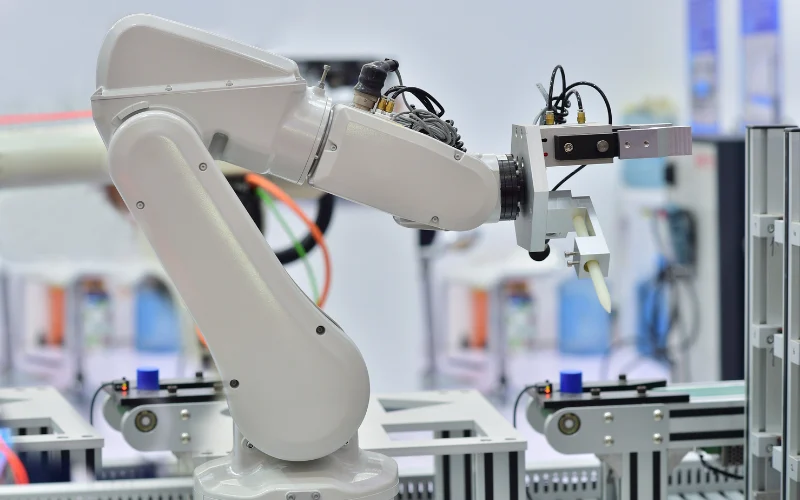

Cấu tạo của cánh tay Robot 4 bậc tự do
Cấu tạo của một cánh tay Robot 4 bậc tự do thường bao gồm các thành phần chính sau:
– Thân Robot (Base): Đây là phần nền tảng của cánh tay robot, thường được cố định vào một bề mặt hoặc là một phần của hệ thống di động. Thân robot cung cấp sự ổn định và là điểm tựa cho tất cả các khớp và khâu khác.
– Các khớp nối (Joints): Đây là các điểm cho phép cánh tay robot thay đổi hướng hoặc vị trí. Trong cánh tay 4 bậc tự do, các khớp thường là:
- Khớp quay (Revolute Joint): Cho phép các khâu quay tương đối với nhau quanh một trục cố định. Đây là loại khớp phổ biến nhất, tương tự khớp vai, khuỷu tay hoặc cổ tay của con người.
- Mặc dù ít phổ biến hơn trong cấu hình 4 bậc tự do điển hình, đôi khi có thể xuất hiện khớp trượt (Prismatic Joint) cho phép chuyển động tịnh tiến dọc theo một đường thẳng.
Đối với cánh tay Robot 4 bậc tự do, các khớp này được bố trí để cung cấp 4 chuyển động độc lập. Một cấu hình phổ biến có thể bao gồm:
- Khớp 1 (Trục đế): Khớp quay tại chân đế, cho phép toàn bộ cánh tay quay ngang.
- Khớp 2 (Trục vai): Khớp quay ở “vai” cánh tay, cho phép khâu cánh tay trên nâng lên hoặc hạ xuống.
- Khớp 3 (Trục khuỷu): Khớp quay ở “khuỷu tay”, cho phép khâu cẳng tay gập lại hoặc duỗi ra.
- Khớp 4 (Trục cổ tay): Khớp quay cuối cùng, thường ở “cổ tay”, cho phép bộ công tác cuối xoay hoặc nghiêng theo một hướng nhất định.
– Các khâu (Links/Segments): Là các đoạn cứng nối các khớp với nhau, tạo nên “xương” của cánh tay robot. Mỗi khâu có một chiều dài và khối lượng nhất định, ảnh hưởng đến tầm với và khả năng chịu tải của robot.
– Bộ truyền động (Actuators): Là “cơ bắp” của robot, tạo ra lực và chuyển động cho các khớp. Phổ biến nhất là:
- Động cơ DC servo: Cung cấp khả năng điều khiển vị trí, tốc độ và mô-men xoắn chính xác.
- Động cơ bước (Stepper motor): Thường được dùng cho các ứng dụng yêu cầu điều khiển vị trí đơn giản và chi phí thấp.
- Trong một số ứng dụng công nghiệp, có thể sử dụng xy lanh thủy lực hoặc khí nén cho các chuyển động mạnh mẽ.
– Hệ thống cảm biến (Sensors): Cung cấp phản hồi về trạng thái của robot:
- Cảm biến vị trí (Encoders): Đo góc quay của các khớp, giúp bộ điều khiển biết được vị trí hiện tại của từng khâu.
- Cảm biến giới hạn (Limit switches): Ngăn chặn các khớp di chuyển vượt quá giới hạn an toàn.
- Trong các ứng dụng nâng cao, có thể có cảm biến lực, cảm biến mô-men xoắn hoặc cảm biến thị giác để tăng cường khả năng tương tác và nhận biết môi trường.
– Bộ điều khiển (Controller): Là “bộ não” của robot, nhận tín hiệu từ người dùng và cảm biến, sau đó tính toán và gửi lệnh điều khiển tới bộ truyền động. Các bộ điều khiển phổ biến bao gồm vi điều khiển (như Arduino, Raspberry Pi), PLC (Programmable Logic Controller) trong công nghiệp, hoặc máy tính công nghiệp.

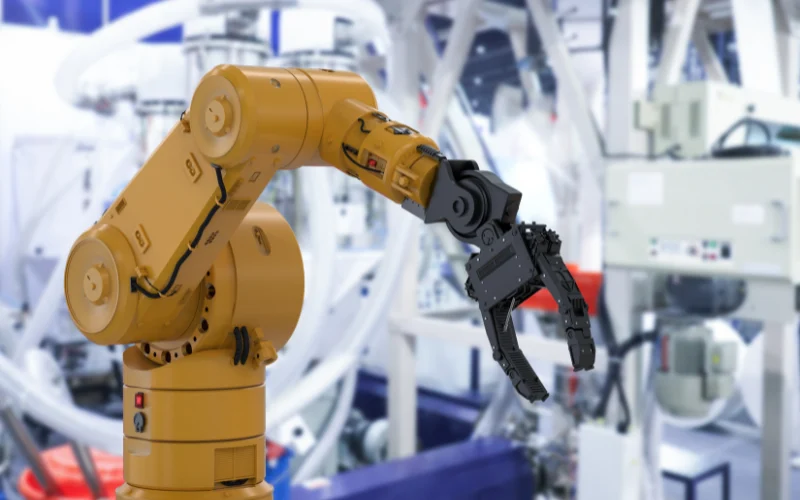

– Bộ phận công tác cuối (End-effector/Gripper): Đây là “bàn tay” của robot, được gắn ở đầu cuối của cánh tay. Bộ phận công tác cuối được thiết kế riêng biệt để thực hiện các tác vụ cụ thể, ví dụ như:
- Kẹp (Gripper): Dùng để gắp, giữ và di chuyển vật thể. Có nhiều loại kẹp như kẹp 2 ngón, 3 ngón, kẹp song song, kẹp góc…
- Giác hút chân không (Vacuum Suction Cup): Sử dụng áp suất không khí để hút và di chuyển các vật liệu có bề mặt phẳng.
- Các công cụ khác: Như mỏ hàn, vòi phun sơn, đầu cắt laser, tuốc nơ vít, v.v., tùy thuộc vào ứng dụng.
Xem thêm: Thuê cánh tay Robot công nghiệp – Giải pháp tối ưu chi phí hiệu quả
Nguyên lý hoạt động của cánh tay Robot 4 bậc tự do
Hoạt động của cánh tay Robot 4 bậc tự do dựa trên sự phối hợp giữa phần cứng và phần mềm điều khiển:
- Động học thuận (Forward Kinematics): Đây là quá trình tính toán vị trí và hướng của bộ phận công tác cuối trong không gian làm việc, dựa trên các giá trị góc hiện tại của tất cả các khớp. Nói cách khác, nếu chúng ta biết các góc của vai, khuỷu tay và cổ tay, chúng ta có thể xác định chính xác “bàn tay” của robot đang ở đâu và hướng về phía nào. Các phép tính ma trận hoặc phương pháp hình học thường được sử dụng cho bài toán này.
- Động học nghịch (Inverse Kinematics): Đây là bài toán ngược lại và phức tạp hơn. Khi người dùng muốn robot di chuyển bộ phận công tác cuối đến một vị trí và hướng mong muốn trong không gian, hệ thống điều khiển phải tính toán các giá trị góc tương ứng mà mỗi khớp cần đạt được. Bài toán động học nghịch có thể có nhiều nghiệm hoặc không có nghiệm trong một số trường hợp (ví dụ: vị trí nằm ngoài tầm với của robot).
- Nguyên lý điều khiển:
- Bộ điều khiển nhận lệnh từ người vận hành (ví dụ: “di chuyển đến điểm X, Y, Z và xoay góc Alpha”).
- Bộ điều khiển thực hiện bài toán động học nghịch để tính toán các góc khớp cần thiết.
- Sau đó, nó gửi tín hiệu điều khiển (ví dụ: xung PWM cho động cơ servo) đến các bộ truyền động của từng khớp.
- Các cảm biến vị trí (encoders) tại mỗi khớp liên tục gửi phản hồi về góc thực tế của khớp.
- Bộ điều khiển so sánh góc thực tế với góc mong muốn và điều chỉnh tín hiệu điều khiển để khớp đạt được vị trí chính xác. Quá trình này diễn ra liên tục theo một vòng lặp phản hồi (feedback loop) để đảm bảo độ chính xác và ổn định.
- Quá trình di chuyển: Khi một nhiệm vụ được giao, chẳng hạn như gắp một vật thể từ vị trí A và đặt nó vào vị trí B, bộ điều khiển sẽ lập trình một quỹ đạo di chuyển. Robot sẽ di chuyển từng khớp một cách đồng bộ (hoặc theo một trình tự nhất định) để đảm bảo bộ phận công tác cuối di chuyển mượt mà và chính xác từ điểm bắt đầu đến điểm kết thúc, tránh va chạm và đạt được hiệu quả tối ưu.
Nhờ sự phối hợp chặt chẽ giữa cấu trúc cơ khí vững chắc, các bộ truyền động mạnh mẽ, hệ thống cảm biến nhạy bén và bộ điều khiển thông minh, cánh tay Robot 4 bậc tự do có thể thực hiện hàng loạt các tác vụ tự động hóa một cách hiệu quả.

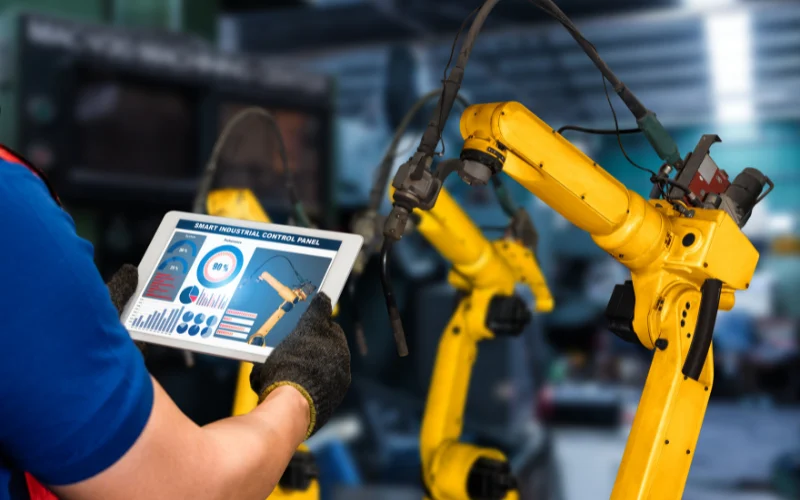

Ứng dụng của cánh tay Robot 4 bậc tự do
Với sự cân bằng giữa khả năng linh hoạt, độ chính xác và chi phí hợp lý, cánh tay Robot 4 bậc tự do đã tìm thấy vị trí vững chắc trong nhiều ngành công nghiệp và lĩnh vực khác nhau. Chúng đặc biệt hiệu quả trong các nhiệm vụ lặp lại, có tính chất ổn định và không đòi hỏi quá nhiều sự tinh vi trong không gian ba chiều.
Trong công nghiệp
Đây là lĩnh vực mà cánh tay Robot 4 bậc tự do được ứng dụng rộng rãi nhất, góp phần quan trọng vào quá trình tự động hóa và tối ưu hóa sản xuất:
- Gắp và đặt (Pick and Place): Đây là ứng dụng phổ biến nhất. Cánh tay Robot 4 bậc tự do xuất sắc trong việc gắp các sản phẩm từ một vị trí cố định hoặc từ băng chuyền và đặt chúng vào một vị trí khác (ví dụ: vào bao bì, khay, hoặc máy móc tiếp theo). Chúng có thể xử lý các vật thể với tốc độ cao và độ lặp lại chính xác, giúp tăng năng suất đáng kể trong các dây chuyền sản xuất, đóng gói, và phân loại sản phẩm.
- Lắp ráp đơn giản: Đối với các tác vụ lắp ráp không quá phức tạp, chẳng hạn như lắp các chi tiết nhỏ vào một khuôn mẫu, vặn ốc vít vào các vị trí cố định, hoặc ghép nối các bộ phận lớn hơn mà không yêu cầu độ chính xác cao về hướng 3D, Robot 4 bậc tự do là lựa chọn tối ưu.
- Sơn, hàn cơ bản: Trong các ứng dụng sơn hoặc hàn những bề mặt phẳng hoặc đường hàn đơn giản, lặp đi lặp lại, cánh tay Robot 4 bậc tự do có thể thực hiện công việc với chất lượng đồng nhất và tốc độ ổn định hơn con người, đồng thời giảm thiểu rủi ro cho công nhân khi làm việc trong môi trường độc hại.
- Kiểm tra chất lượng: Robot có thể được trang bị camera hoặc các cảm biến khác để thực hiện các công việc kiểm tra chất lượng tại các vị trí cố định trên sản phẩm. Chúng có thể di chuyển camera đến các điểm cần kiểm tra và ghi lại dữ liệu để phân tích.
- Cấp liệu tự động: Trong các hệ thống sản xuất, cánh tay Robot 4 bậc tự do thường được sử dụng để tự động cấp nguyên vật liệu, phôi, hoặc linh kiện vào máy gia công, máy ép, hoặc các thiết bị khác, đảm bảo quá trình sản xuất diễn ra liên tục và không bị gián đoạn.
Trong giáo dục và nghiên cứu
Cánh tay Robot 4 bậc tự do là một công cụ giảng dạy và nghiên cứu lý tưởng do sự cân bằng giữa tính năng và độ phức tạp:
- Mô hình giảng dạy về robot học: Chúng được sử dụng rộng rãi trong các trường đại học và cao đẳng để giúp sinh viên hiểu về cấu trúc cơ khí, nguyên lý động học (thuận và nghịch), hệ thống điều khiển và lập trình robot. Sự đơn giản tương đối của chúng giúp sinh viên dễ dàng tiếp cận và thực hành.
- Nền tảng cho các dự án nghiên cứu: Các nhà nghiên cứu thường sử dụng Robot 4 bậc tự do làm nền tảng để thử nghiệm các thuật toán điều khiển mới, phát triển hệ thống thị giác máy, hoặc khám phá các ứng dụng mới trong lĩnh vực tự động hóa và trí tuệ nhân tạo.
Trong dân dụng và các lĩnh vực khác (ít phổ biến hơn nhưng tiềm năng)
Mặc dù chưa phổ biến bằng các ứng dụng công nghiệp, cánh tay Robot 4 bậc tự do cũng có tiềm năng trong một số lĩnh vực khác:
- Hỗ trợ người khuyết tật (dạng đơn giản): Các phiên bản đơn giản của cánh tay robot có thể được điều khiển để thực hiện các nhiệm vụ cơ bản như gắp đồ vật, bật tắt công tắc, hỗ trợ ăn uống cho người có khả năng vận động hạn chế.
- Dịch vụ (pha chế, phục vụ cơ bản): Trong một số môi trường dịch vụ, Robot 4 bậc tự do có thể được lập trình để thực hiện các tác vụ đơn giản như pha chế đồ uống theo công thức cố định, hoặc di chuyển đồ vật giữa các điểm cụ thể.
Có thể thấy rằng cánh tay Robot 4 bậc tự do đóng một vai trò quan trọng và không thể phủ nhận trong kỷ nguyên tự động hóa hiện đại. Chúng đặc biệt phù hợp với các nhiệm vụ lặp lại, yêu cầu tốc độ và độ chính xác ở mức độ vừa phải trong một không gian làm việc giới hạn, giúp tăng năng suất, giảm thiểu sai sót do con người, đồng thời, cải thiện điều kiện làm việc trong các môi trường nguy hiểm hoặc đơn điệu. Nếu bạn muốn tìm hiểu thêm về giải pháp tự động hóa cho doanh nghiệp mình, hãy liên hệ ngay Robotic Nguyên Hạnh qua hotline: 0909 664 233 để nhận tư vấn chi tiết từ chuyên gia nhé!
