Sản xuất hiện đại đang đối mặt với yêu cầu ngày càng cao về năng suất, tốc độ và chất lượng đồng nhất. Trong chuỗi cung ứng, khâu đóng gói không chỉ đơn thuần là bao bọc sản phẩm mà đã trở thành một khâu then chốt và chiến lược. Do đó, dây chuyền đóng gói tự động không còn là lựa chọn mà là xu hướng tất yếu của sản xuất, giúp cắt giảm đáng kể chi phí nhân công, loại bỏ sai sót do yếu tố con người, đảm bảo tính vệ sinh an toàn, và quan trọng nhất là tạo ra lợi thế cạnh tranh vượt trội thông qua việc đẩy nhanh thời gian đưa sản phẩm ra thị trường với chất lượng ổn định. Trong bài viết này, hãy cùng Robotic Nguyên Hạnh khám phá chi tiết hơn nhé!
Dây chuyền đóng gói tự động là gì?
Dây chuyền đóng gói tự động là một hệ thống sản xuất tích hợp, bao gồm nhiều máy móc và thiết bị được liên kết và đồng bộ hóa thông qua các hệ thống điều khiển lập trình (như PLC). Chức năng của dây chuyền là thực hiện toàn bộ hoặc phần lớn quá trình đóng gói—từ khâu cấp liệu, định lượng, tạo hình bao bì, chiết rót, hàn kín, dán nhãn, cho đến đóng thùng và xếp pallet—một cách liên tục và tự động mà không cần sự can thiệp trực tiếp, thường xuyên của con người.
Dây chuyền tự động hoàn toàn (Full Automation) mang lại sự khác biệt lớn so với:
- Đóng gói Thủ công: Hoàn toàn dựa vào sức lao động và sự khéo léo của con người, dẫn đến tốc độ thấp, chất lượng không đồng đều và tiềm ẩn rủi ro về vệ sinh an toàn.
- Đóng gói Bán tự động: Chỉ một số công đoạn được tự động hóa (ví dụ: máy định lượng), còn các công đoạn cấp liệu, chuyển sản phẩm giữa các máy vẫn cần sự can thiệp của người vận hành, làm giảm tính liên tục của quy trình.
Phân loại cơ bản
Dây chuyền đóng gói tự động có thể được phân loại dựa trên hai tiêu chí chính:
- Theo loại vật liệu và sản phẩm:
- Dây chuyền đóng gói Chất lỏng: Chuyên dùng cho nước giải khát, sữa, dầu ăn, hóa chất. Thường sử dụng các máy chiết rót dựa trên thể tích, trọng lượng hoặc mức chất lỏng, sau đó là máy đóng nắp và tiệt trùng.
- Dây chuyền đóng gói Bột/Hạt: Dùng cho cà phê, ngũ cốc, snack, bột giặt. Đặc trưng bởi việc sử dụng Cân định lượng đa đầu (Multihead Weigher) để đảm bảo độ chính xác cao khi định lượng các sản phẩm rời.
- Dây chuyền đóng gói Miếng/Cái: Áp dụng cho bánh kẹo, xà phòng, linh kiện. Thường kết hợp robot bốc xếp (Pick and Place Robots) và máy đóng gói dòng chảy (Flow Wrapper) để bao gói từng đơn vị sản phẩm.
- Theo cấp độ đóng gói:
- Đóng gói Sơ cấp (Primary Packaging): Đóng gói trực tiếp tiếp xúc với sản phẩm, bảo vệ sản phẩm khỏi môi trường bên ngoài (ví dụ: túi, chai, hộp nhựa).
- Đóng gói Thứ cấp (Secondary Packaging): Đóng gói bảo vệ các gói sơ cấp thành một đơn vị lớn hơn (ví dụ: thùng carton chứa 12 chai nước, hộp trưng bày).
- Đóng gói Tam cấp (Tertiary Packaging/Palletizing): Đóng gói phục vụ mục đích vận chuyển và lưu kho an toàn. Chủ yếu bao gồm Máy xếp Pallet (Palletizer) và Máy quấn màng co (Stretch Wrapper).
Cấu tạo và nguyên lý hoạt động của dây chuyền đóng gói tự động

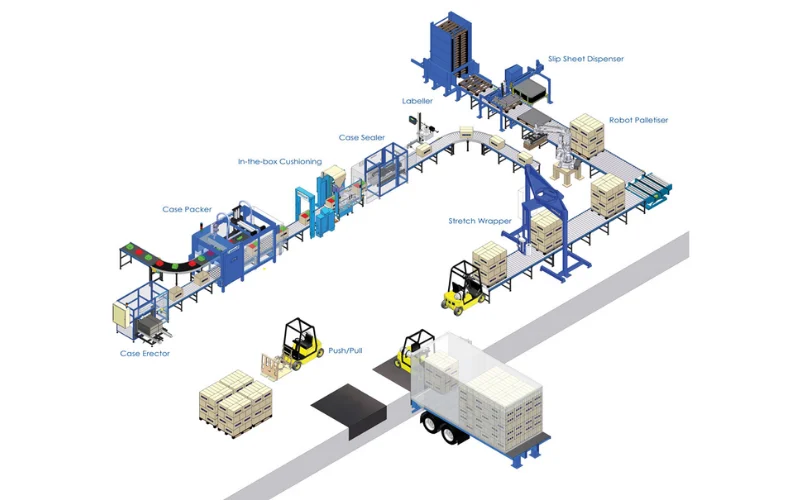

Cấu tạo chi tiết (Các module chính)
Hệ thống được xây dựng từ nhiều module chuyên biệt, hoạt động đồng bộ để tạo thành một chu trình khép kín:
- Thiết bị đầu vào (Input/Feeding): Chịu trách nhiệm đưa sản phẩm vào hệ thống một cách ổn định và liên tục. Bao gồm các băng tải hoặc băng chuyền rung để cấp liệu sản phẩm rời (như bánh kẹo, hạt) hoặc hệ thống robot gắp/đặt (Pick-and-Place) để xử lý các sản phẩm có hình dạng phức tạp (như chai, lọ). Máy phân loại (Sorter) đảm bảo chỉ những sản phẩm đạt chuẩn mới được tiếp tục.
- Module định lượng và chiết rót (Dosing and Filling): Đây là khâu then chốt đảm bảo độ chính xác.
- Sản phẩm dạng hạt/rắn: Sử dụng Cân Điện tử Đa đầu (Multihead Weigher) hoặc cân tuyến tính để đạt tốc độ và độ chính xác cao khi cân.
- Sản phẩm dạng lỏng/sệt: Sử dụng đầu chiết rót thể tích (piston) hoặc đầu chiết rót khối lượng (dựa trên cảm biến tải trọng) để đảm bảo định lượng đúng tiêu chuẩn.
- Module đóng gói sơ cấp (Primary Packaging): Sản phẩm được đặt trực tiếp vào bao bì cuối cùng (bao bì tiếp xúc trực tiếp).
- Máy FFS (Form-Fill-Seal): Tạo hình bao bì (thường là túi đứng hoặc túi nằm) từ cuộn màng, chiết rót sản phẩm, và hàn kín trong cùng một chu trình.
- Máy đóng hộp (Cartoning): Đưa sản phẩm đã đóng gói sơ cấp vào các hộp giấy nhỏ.
- Module đóng gói thứ cấp (Secondary Packaging): Nhóm các sản phẩm đã đóng gói sơ cấp lại thành đơn vị lớn hơn.

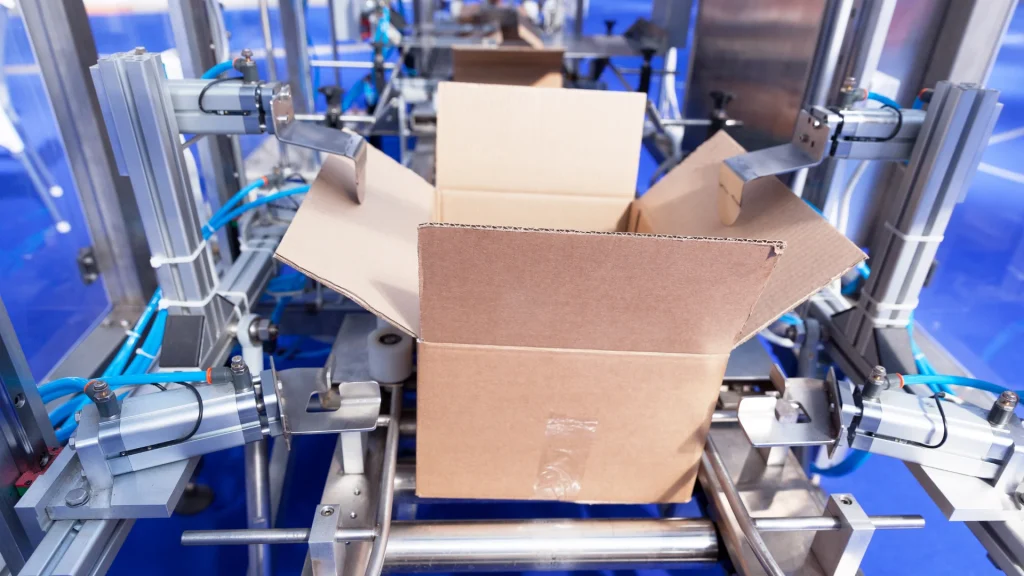

- Máy đóng thùng (Case Packer): Có thể là máy gắp/đặt robot hoặc máy thả trọng lực để xếp các gói nhỏ vào thùng carton lớn theo cấu hình định sẵn.
- Máy quấn màng co (Shrink Wrapper): Sử dụng màng nhiệt để bọc kín và cố định một nhóm sản phẩm, thường dùng cho các lốc chai hoặc lon.
- Module hoàn thiện và kiểm soát: Đảm bảo bao bì đạt tiêu chuẩn cuối cùng trước khi xuất xưởng.
- Máy dán nhãn (Labeller): Tự động dán nhãn thông tin sản phẩm hoặc nhãn chống giả.
- Máy kiểm tra (Inspection Systems): Bao gồm Máy dò kim loại (Metal Detector), Máy kiểm tra trọng lượng (Checkweigher) để loại bỏ sản phẩm sai lệch, và Hệ thống Thị giác Máy (Vision System) để kiểm tra chất lượng in ấn, vị trí nhãn, và độ kín của mối hàn.
- Module kết thúc dây chuyền (End-of-Line):
- Robot xếp pallet (Palletizer): Robot công nghiệp hoặc hệ thống cần trục tự động xếp các thùng carton lên pallet theo mẫu xếp tối ưu.
- Hệ thống vận chuyển pallet: Đưa pallet đã xếp xong đến khu vực lưu kho hoặc xuất hàng.
Hệ thống Điều khiển và Tự động hóa
Đây là bộ não điều phối mọi hoạt động, đảm bảo sự đồng bộ hóa hoàn hảo giữa hàng chục thiết bị:
- Thiết bị điều khiển trung tâm (PLC – Programmable Logic Controller): Là bộ não của hệ thống, xử lý tín hiệu từ cảm biến và điều khiển các bộ truyền động theo chương trình đã lập trình. PLC hiện đại cho phép thay đổi cấu hình sản phẩm nhanh chóng.
- Giao diện người máy (HMI – Human-Machine Interface): Màn hình cảm ứng cung cấp khả năng giám sát trực quan toàn bộ trạng thái dây chuyền, hiển thị cảnh báo lỗi, và cho phép kỹ thuật viên cài đặt hoặc điều chỉnh các thông số vận hành (như tốc độ, trọng lượng chiết rót, nhiệt độ hàn).
- Cảm biến và bộ truyền động (Sensors and Actuators): Bao gồm cảm biến quang học, cảm biến tiệm cận, động cơ servo/stepper và van khí nén, đảm bảo mọi hành động (như dừng băng tải, đóng mở van, di chuyển robot) được thực hiện chính xác và kịp thời.
Nguyên lý hoạt động cơ bản
Nguyên lý hoạt động của một dây chuyền đóng gói tự động là một chuỗi các công đoạn nối tiếp, được điều phối chặt chẽ bởi hệ thống điều khiển trung tâm (PLC).
- Chuẩn bị nguyên vật liệu và cấp liệu: Quá trình bắt đầu khi sản phẩm thô được đưa vào Hệ thống cấp liệu (phễu, bồn chứa) và vật liệu bao bì (màng cuộn, chai, lọ) được nạp vào máy. Hệ thống cảm biến kích hoạt băng tải để đưa sản phẩm vào khu vực định lượng.
- Định lượng chính xác (Dosing/Filling): Sản phẩm được đưa tới Thiết bị định lượng (như cân đa đầu). Tại đây, máy tính toán và kết hợp các khối lượng nhỏ để đạt được trọng lượng yêu cầu với độ sai số tối thiểu. Ngay khi đạt đủ định lượng, sản phẩm được xả vào bao bì hoặc khuôn tạo hình.
- Tạo hình bao bì và đóng gói cấp 1: Nếu sử dụng máy VFFS hoặc HFFS, vật liệu đóng gói sẽ được kéo, tạo thành hình túi/hộp/chai và hàn đáy. Sản phẩm đã định lượng sau đó được chiết rót vào bên trong bao bì này.
- Hàn kín và hoàn thiện bao bì sơ cấp: Bao bì sau khi chiết rót được hàn kín (Sealing) bằng nhiệt hoặc sóng siêu âm. Tiếp theo, máy cắt hoặc hệ thống dập khuôn sẽ tách rời sản phẩm, in mã code, ngày sản xuất/hạn sử dụng (in date) và dán nhãn thông tin.
- Đóng gói cấp 2 (Secondary Packaging) và kiểm tra chất lượng (QC): Các sản phẩm đơn lẻ (cấp 1) được băng tải chuyển đến trạm kiểm tra QC. Máy kiểm tra trọng lượng (Checkweigher) loại bỏ các sản phẩm thừa hoặc thiếu trọng lượng. Máy dò kim loại/X-ray kiểm tra dị vật. Các sản phẩm đạt chuẩn sau đó được xếp tự động vào hộp/thùng carton (cấp 2) bằng robot hoặc máy xếp chuyên dụng.
- Xếp pallet (Palletizing) và xuất kho: Các thùng sản phẩm được dán băng keo, quấn màng co để cố định. Cuối cùng, Robot xếp pallet sẽ gắp và xếp các thùng hàng lên pallet theo một mô hình đã lập trình sẵn để tối ưu hóa không gian và sự ổn định, sẵn sàng cho khâu lưu trữ hoặc vận chuyển.
Lợi ích và thách thức khi áp dụng hệ thống dây chuyền đóng gói tự động
Lợi ích
Việc chuyển đổi sang hệ thống đóng gói tự động mang lại những lợi ích kinh tế và vận hành vượt trội:
- Tăng năng suất và tốc độ đóng gói (Throughput): Máy móc hoạt động liên tục 24/7 với tốc độ ổn định và cao hơn nhiều so với lao động thủ công. Đặc biệt, các hệ thống sử dụng công nghệ Servo có thể đạt tốc độ hàng trăm sản phẩm mỗi phút, đáp ứng nhu cầu thị trường lớn.
- Giảm thiểu sai sót, tăng độ chính xác và chất lượng đồng đều: Tính nhất quán là ưu điểm lớn nhất của tự động hóa. Hệ thống kiểm soát bằng PLC và Thị giác máy giảm thiểu tối đa lỗi định lượng, lỗi dán nhãn, và lỗi bao bì, từ đó giảm tỷ lệ sản phẩm phải loại bỏ (scrap rate) và tránh thất thoát doanh thu.
- Tiết kiệm chi phí nhân công và vật liệu đóng gói: Tự động hóa thay thế nhân công trong các khâu lặp đi lặp lại và nặng nhọc, giúp doanh nghiệp cắt giảm chi phí lương. Ngoài ra, việc định lượng và sử dụng bao bì chính xác giúp tiết kiệm vật liệu thô (sản phẩm) và vật liệu đóng gói.
- Đảm bảo an toàn và vệ sinh: Trong ngành Thực phẩm và Dược phẩm, việc giảm thiểu tiếp xúc giữa con người và sản phẩm là bắt buộc. Hệ thống kín và rô-bốt đảm bảo các tiêu chuẩn vệ sinh nghiêm ngặt, giảm thiểu nguy cơ nhiễm khuẩn chéo và tai nạn lao động.
- Tăng tính linh hoạt và khả năng mở rộng: Các dây chuyền hiện đại được thiết kế với khả năng chuyển đổi khuôn mẫu (changeover) nhanh chóng. Điều này cho phép doanh nghiệp dễ dàng thay đổi cấu hình để đóng gói các loại sản phẩm, kích cỡ, hoặc vật liệu bao bì khác nhau một cách hiệu quả, hỗ trợ mô hình sản xuất đa dạng hóa hàng loạt (mass customization).
Thách thức
Mặc dù mang lại nhiều lợi ích, việc triển khai dây chuyền tự động cũng đi kèm với nhiều thách thức:
- Chi phí đầu tư ban đầu cao: Đây là rào cản lớn nhất. Hệ thống bao gồm rô-bốt, PLC, Servo và các cảm biến thông minh có giá thành đầu tư ban đầu rất lớn, đòi hỏi doanh nghiệp phải có nguồn vốn mạnh và chấp nhận thời gian hoàn vốn (ROI) kéo dài.
- Yêu cầu về nhân lực bảo trì và vận hành có trình độ cao: Khác với lao động phổ thông, việc vận hành, lập trình, và bảo trì các hệ thống phức tạp đòi hỏi đội ngũ kỹ sư và kỹ thuật viên có chuyên môn sâu về cơ điện tử, tự động hóa và lập trình PLC/SCADA.
- Khó khăn trong việc tích hợp với các hệ thống sản xuất khác (ERP, MES): Để dây chuyền hoạt động hiệu quả nhất, nó cần phải “nói chuyện” được với hệ thống quản lý sản xuất (MES) và quản lý doanh nghiệp (ERP) để nhận lệnh sản xuất và báo cáo dữ liệu. Việc tích hợp phần mềm giữa các nhà cung cấp khác nhau thường phức tạp và tốn kém.
Ứng dụng thực tiễn
Dây chuyền đóng gói tự động là công nghệ cốt lõi và không thể thiếu, được triển khai rộng rãi trong hầu hết các lĩnh vực sản xuất công nghiệp để tối ưu hóa quy trình hậu cần.

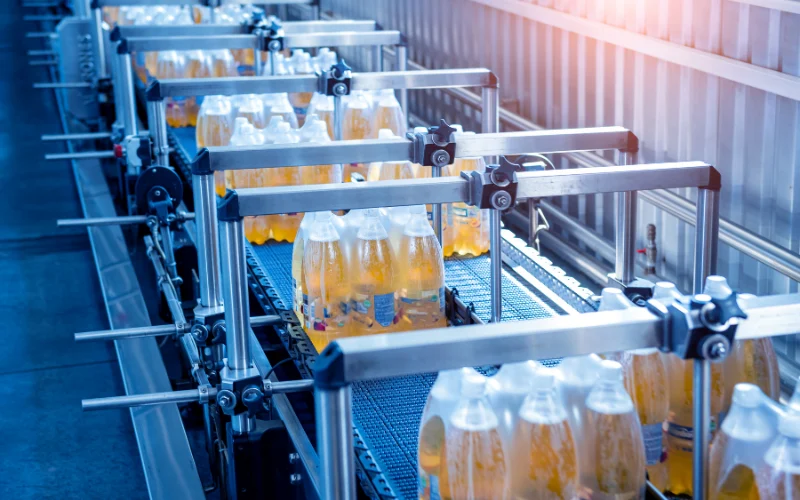

Ngành thực phẩm và đồ uống
Đây là lĩnh vực ứng dụng lớn nhất, đòi hỏi tốc độ cao và tiêu chuẩn vệ sinh khắt khe. Dây chuyền tự động được sử dụng để đóng gói các sản phẩm đa dạng: sản phẩm rời rạc (snack, bánh kẹo, ngũ cốc) sử dụng cân đa đầu kết hợp máy VFFS; sản phẩm dạng lỏng (sữa, nước trái cây, bia) sử dụng công nghệ chiết rót, đóng nắp tốc độ cao; sản phẩm đông lạnh (thịt, thủy hải sản) sử dụng máy hút chân không và đóng gói bảo quản.
Ngành dược phẩm và y tế
Tính chính xác, độ vô trùng, và khả năng theo dõi truy xuất nguồn gốc là yếu tố tối quan trọng. Dây chuyền đóng gói thuốc tự động bao gồm: đóng vỉ thuốc (Blister Packaging); chiết rót vô trùng (Aseptic Filling) cho các dung dịch tiêm hoặc siro; dán nhãn mã vạch và in date laser tốc độ cao. Hệ thống kiểm soát chất lượng bằng camera và cân kiểm tra là bắt buộc để loại bỏ sai sót, đảm bảo an toàn cho người dùng.

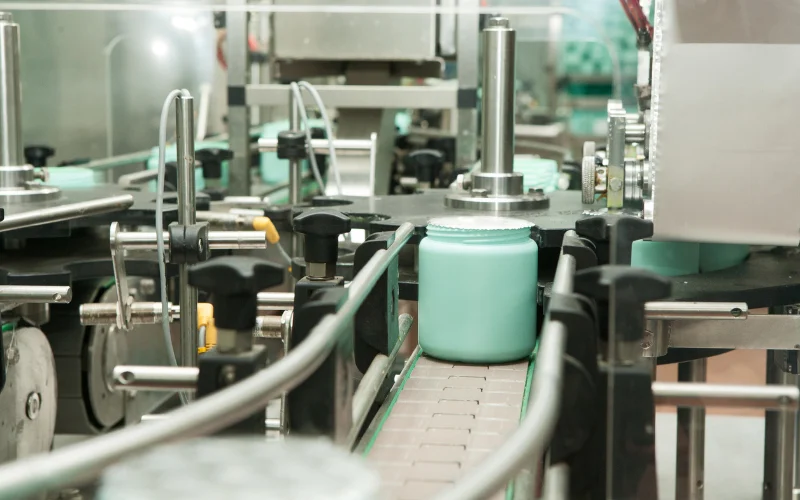

Ngành hóa mỹ phẩm
Ngành này đặc trưng bởi sự đa dạng về độ nhớt và hình dạng bao bì. Các dây chuyền chuyên dụng được dùng để: chiết rót các sản phẩm có độ nhớt khác nhau (kem, dầu gội, nước hoa) vào chai, hũ, tuýp; đóng nắp và dán nhãn tự động với độ chính xác cao để đảm bảo tính thẩm mỹ của sản phẩm. Việc sử dụng robot gắp đặt (Pick & Place) giúp xử lý các bao bì có hình dáng phức tạp một cách linh hoạt.
Ngành công nghiệp khác (Điện tử, Cơ khí, Xây dựng)
Trong các ngành công nghiệp nặng và phụ trợ, dây chuyền đóng gói tự động giải quyết bài toán xử lý vật liệu khó, dễ hư hỏng hoặc cần số lượng chính xác: đóng gói linh kiện điện tử trong môi trường chống tĩnh điện; đóng gói phụ tùng cơ khí theo số lượng hoặc trọng lượng chính xác; và xếp dỡ, đóng bao các vật liệu xây dựng (xi măng, cát khô) hoặc hóa chất công nghiệp.
Xu hướng phát triển tương lai
Tích hợp công nghệ số (Công nghiệp 4.0)
Tương lai của dây chuyền đóng gói được xây dựng trên nền tảng kết nối và dữ liệu thông minh của Công nghiệp 4.0:
- IoT và quản lý dữ liệu thời gian thực: Mỗi module, từ cân định lượng đến robot xếp pallet, sẽ được trang bị cảm biến và kết nối mạng (Internet of Things – IoT) để liên tục thu thập và truyền tải dữ liệu (về tốc độ, nhiệt độ, áp suất, hiệu suất). Dữ liệu lớn (Big Data) này sẽ được xử lý để cung cấp cái nhìn sâu sắc về Hiệu suất Tổng thể của Thiết bị (OEE) theo thời gian thực, cho phép người quản lý đưa ra quyết định tối ưu hóa ngay lập tức.
- AI, thị giác máy và kiểm soát chất lượng nâng cao: Trí tuệ Nhân tạo (AI) và Hệ thống Thị giác Máy (Vision System) đang trở thành tiêu chuẩn mới. AI không chỉ dùng để phân tích hình ảnh, kiểm tra lỗi bao bì hay vị trí nhãn, mà còn để dự đoán xu hướng hỏng hóc hoặc tối ưu hóa các thông số vận hành (ví dụ: tự động điều chỉnh nhiệt độ hàn dựa trên tốc độ và độ dày màng).
- Bảo trì dự đoán (Predictive Maintenance): Thay vì bảo trì định kỳ, hệ thống tương lai sử dụng các thuật toán học máy để phân tích dữ liệu rung động, nhiệt độ và tiêu thụ năng lượng. Điều này cho phép dự đoán chính xác thời điểm một bộ phận cụ thể sắp hỏng, giúp đội ngũ kỹ thuật can thiệp trước, giảm thiểu đáng kể thời gian dừng máy ngoài kế hoạch (downtime).
Tính linh hoạt và bền vững
Tính linh hoạt và trách nhiệm môi trường là hai yếu tố định hình thế hệ dây chuyền đóng gói tiếp theo:
- Robot cộng tác (Cobots) và tính linh hoạt module: Các dây chuyền sẽ ngày càng linh hoạt hơn nhờ việc sử dụng Robot Cộng tác (Cobots). Cobots có thể làm việc an toàn trong cùng không gian với con người, dễ dàng lập trình lại, và nhanh chóng chuyển đổi công việc (ví dụ: gắp và xếp các sản phẩm có hình dạng khác nhau). Cấu trúc module hóa giúp doanh nghiệp dễ dàng thêm, bớt hoặc thay đổi các trạm đóng gói để thích ứng với nhiều loại sản phẩm hoặc thay đổi nhu cầu thị trường.
- Thân thiện với môi trường và đóng gói bền vững: Áp lực từ người tiêu dùng và quy định của chính phủ đang thúc đẩy sự phát triển của công nghệ đóng gói bền vững. Các dây chuyền mới được thiết kế để xử lý hiệu quả các vật liệu đóng gói thân thiện với môi trường như nhựa phân hủy sinh học, giấy tái chế, hoặc vật liệu màng mỏng hơn (thin-film). Các máy móc cũng được tối ưu hóa để giảm thiểu mức tiêu thụ năng lượng trong quá trình vận hành.
Tóm lại, dây chuyền đóng gói tự động là một bước tiến mang tính cách mạng, vượt xa vai trò đơn thuần là một khâu sản xuất cuối cùng. Hệ thống này là giải pháp toàn diện cho bài toán tối ưu hóa quy trình, đảm bảo chất lượng, và nâng cao năng lực cạnh tranh. Trong bối cảnh cạnh tranh toàn cầu gay gắt, việc đầu tư vào dây chuyền đóng gói tự động không còn là chi phí tùy chọn mà là sự cần thiết chiến lược. Doanh nghiệp cần chủ động chuyển giao công nghệ, đào tạo đội ngũ kỹ thuật vận hành và bảo trì hệ thống tự động hóa. Chỉ khi nắm bắt và làm chủ được công nghệ này, các nhà sản xuất mới có thể duy trì lợi thế cạnh tranh, đáp ứng các tiêu chuẩn quốc tế và sẵn sàng cho những bước phát triển vượt bậc trong tương lai.
