Trong bối cảnh sản xuất hiện đại đang chuyển dịch mạnh mẽ theo xu hướng tự động hóa và Cách mạng Công nghiệp 4.0, các doanh nghiệp không chỉ tìm kiếm giải pháp nâng cao năng suất mà còn cần tối ưu độ chính xác và tính linh hoạt trong vận hành. Đây chính là lý do khiến Robot khớp nối (Articulated Robot) trở thành một trong những dòng robot công nghiệp được ứng dụng phổ biến nhất hiện nay. Vậy Robot khớp nối là gì? Cấu tạo và nguyên lý hoạt động ra sao? Ứng dụng cụ thể trong từng ngành như thế nào? Trong bài viết này, hãy cùng Robotic Nguyên Hạnh khám phá chi tiết nhé!

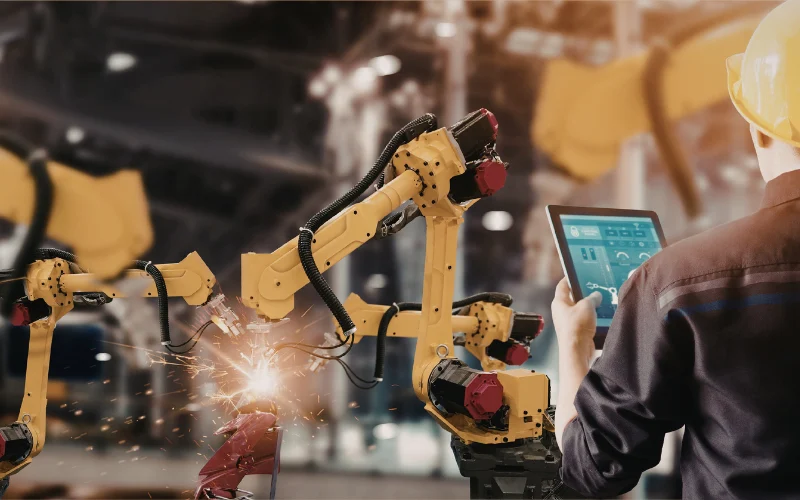

Robot khớp nối (Articulated Robot) là gì?
Định nghĩa robot khớp nối
Robot khớp nối (Articulated Robot) là một loại robot công nghiệp có cấu trúc gồm nhiều khớp (joint) liên kết với nhau, mô phỏng chuyển động của cánh tay con người. Nhờ thiết kế này, robot có thể thực hiện các chuyển động linh hoạt trong không gian 3 chiều, từ xoay, gập, duỗi cho đến định vị chính xác tại nhiều góc độ khác nhau.
Trong lĩnh vực Robot công nghiệp, robot khớp nối được xem là dòng robot phổ biến và đa năng nhất. Thông thường, robot có từ 4 đến 6 bậc tự do (Degrees of Freedom – DOF), cho phép thực hiện các tác vụ phức tạp như hàn, lắp ráp, sơn hoặc xử lý vật liệu với độ chính xác cao.
Khác với các loại robot có cấu trúc cố định như Cartesian hay SCARA, robot khớp nối có khả năng tiếp cận linh hoạt trong không gian hẹp hoặc các vị trí khó, giúp tối ưu hóa bố trí dây chuyền sản xuất.
Đặc điểm nhận diện robot khớp nối
Robot khớp nối có thể được nhận diện thông qua một số đặc điểm nổi bật sau:
- Cấu trúc dạng cánh tay nhiều khớp: Gồm các khớp quay nối tiếp nhau, thường là khớp quay (rotary joints), giúp robot chuyển động linh hoạt giống tay người.
- Chuyển động đa trục (multi-axis): Phổ biến nhất là robot 6 trục, cho phép thao tác ở nhiều góc độ và hướng khác nhau trong không gian 3D.
- Phạm vi làm việc rộng và linh hoạt: Robot có thể tiếp cận các vị trí phức tạp mà nhiều loại robot khác khó thực hiện.
- Độ chính xác và lặp lại cao: Đáp ứng các yêu cầu nghiêm ngặt trong sản xuất như hàn điểm, lắp ráp linh kiện điện tử.
- Khả năng tích hợp hệ thống mạnh: Dễ dàng kết nối với cảm biến, hệ thống vision và các nền tảng IIoT (Industrial Internet of Things) để vận hành trong môi trường nhà máy thông minh.
Vì sao robot khớp nối được sử dụng phổ biến?
So với nhiều loại robot khác, robot khớp nối mang lại sự cân bằng giữa tính linh hoạt – hiệu suất – khả năng ứng dụng đa ngành. Một robot có thể đảm nhiệm nhiều công đoạn khác nhau chỉ bằng việc thay đổi đầu công cụ (end-effector) và lập trình lại.
Chính vì vậy, robot khớp nối ngày càng trở thành lựa chọn ưu tiên trong các hệ thống Tự động hóa công nghiệp, đặc biệt tại các nhà máy đang chuyển đổi sang mô hình sản xuất thông minh và tối ưu hóa vận hành.
Cấu tạo của robot khớp nối
Các thành phần chính của robot khớp nối
Một robot khớp nối điển hình được cấu thành từ nhiều bộ phận cơ khí và điện tử phối hợp chặt chẽ với nhau. Các thành phần chính bao gồm:
- Đế (Base): Là phần cố định của robot, đóng vai trò làm nền tảng để toàn bộ hệ thống hoạt động ổn định. Đế thường được gắn xuống sàn, tường hoặc trần tùy theo thiết kế dây chuyền.
- Cánh tay robot (Arm): Bao gồm các đoạn liên kết (link) nối tiếp nhau, giúp robot vươn tới các vị trí làm việc khác nhau. Đây là phần tạo nên phạm vi hoạt động (workspace) của robot.
- Khớp (Joint): Là các điểm nối giữa các đoạn cánh tay, cho phép robot thực hiện chuyển động quay hoặc xoay. Mỗi khớp thường được điều khiển bởi servo motor, tạo nên các bậc tự do (DOF).
- Bộ truyền động (Actuator): Chủ yếu là động cơ servo hoặc động cơ điện, có nhiệm vụ tạo chuyển động chính xác cho từng khớp.
- Bộ điều khiển (Controller): Được xem là “bộ não” của robot, chịu trách nhiệm xử lý chương trình, điều khiển chuyển động và phối hợp các trục hoạt động đồng bộ. Bộ điều khiển thường tích hợp với hệ thống PLC (Programmable Logic Controller) hoặc phần mềm quản lý sản xuất.
- Đầu công cụ (End-effector): Là bộ phận trực tiếp tương tác với sản phẩm, có thể thay đổi linh hoạt tùy ứng dụng:
- Kẹp gắp (gripper)
- Súng hàn
- Đầu phun sơn
- Dụng cụ hút chân không
Nguyên lý hoạt động của robot khớp nối
Robot khớp nối hoạt động dựa trên nguyên lý điều khiển chuyển động đa trục kết hợp với lập trình chính xác:
– Điều khiển theo trục (Axis Control): Mỗi khớp tương ứng với một trục chuyển động. Bộ điều khiển sẽ tính toán và điều phối góc quay của từng trục để đưa đầu công cụ đến vị trí mong muốn.
– Lập trình chuyển động: Robot có thể được lập trình theo nhiều phương pháp:
- Dạy học trực tiếp (Teach Pendant)
- Lập trình offline (Offline Programming)
- Điều khiển theo tọa độ (Cartesian/Joint coordinates)
– Di chuyển theo quỹ đạo (Trajectory Planning): Robot không chỉ di chuyển điểm – điểm mà còn có thể thực hiện các chuyển động mượt mà theo đường cong, đường thẳng hoặc quỹ đạo phức tạp.
– Tích hợp cảm biến và hệ thống vision: Khi kết hợp với camera và cảm biến, robot có thể nhận diện vị trí vật thể, điều chỉnh chuyển động theo thời gian thực – một bước tiến quan trọng trong Tự động hóa công nghiệp hiện đại.
Mối liên kết giữa các thành phần
Điểm đặc biệt của robot khớp nối không chỉ nằm ở từng bộ phận riêng lẻ mà ở sự phối hợp đồng bộ giữa cơ khí – điện – phần mềm. Bộ điều khiển gửi tín hiệu đến các động cơ tại từng khớp, từ đó tạo nên chuyển động chính xác của toàn bộ cánh tay robot.
Sự kết hợp này cho phép robot:
- Hoạt động với độ chính xác cao
- Lặp lại thao tác ổn định
- Linh hoạt thay đổi nhiệm vụ
Nhờ cấu tạo tối ưu và khả năng mở rộng, robot khớp nối dễ dàng tích hợp vào các hệ thống Smart Factory, đóng vai trò là trung tâm trong các dây chuyền sản xuất tự động hóa hiện đại.
Phân loại của robot khớp nối
Robot khớp nối (Articulated Robot) có thể được phân loại theo nhiều tiêu chí khác nhau tùy vào cấu trúc, khả năng tải và mục đích sử dụng. Việc phân loại giúp doanh nghiệp lựa chọn đúng loại robot phù hợp với nhu cầu sản xuất và tối ưu hiệu quả đầu tư trong Tự động hóa công nghiệp.

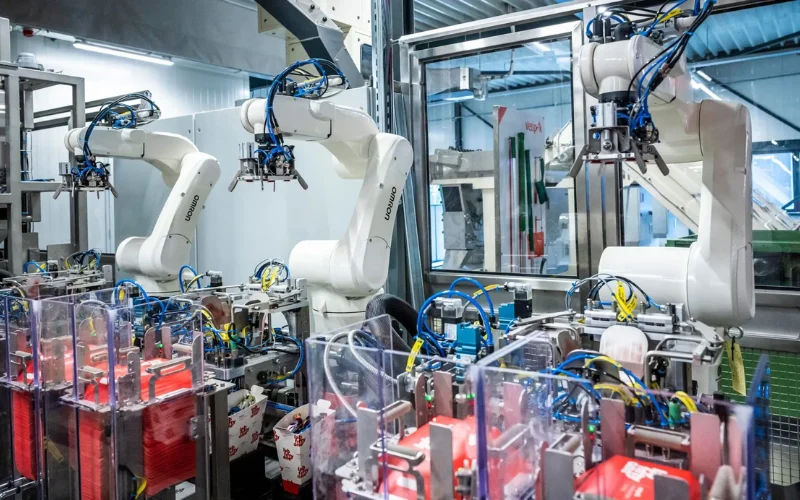

Phân loại theo số bậc tự do (DOF – Degrees of Freedom)
Số bậc tự do thể hiện số lượng trục chuyển động của robot, ảnh hưởng trực tiếp đến độ linh hoạt và khả năng thao tác.
- Cấu trúc đơn giản hơn
- Phù hợp với các tác vụ cơ bản như gắp – đặt, đóng gói
- Chi phí đầu tư thấp
– Robot 5 trục (5-axis):
- Tăng thêm khả năng xoay và tiếp cận vật thể
- Phù hợp với các ứng dụng cần độ linh hoạt trung bình
- Phổ biến nhất trong công nghiệp
- Mô phỏng gần giống chuyển động tay người
- Thực hiện các tác vụ phức tạp như hàn, lắp ráp, gia công
Robot càng nhiều trục thì càng linh hoạt, nhưng đi kèm với đó là chi phí và độ phức tạp trong lập trình cũng tăng lên.
Phân loại theo tải trọng (Payload)
Tải trọng là yếu tố quan trọng khi lựa chọn robot, quyết định khả năng nâng, giữ và thao tác với vật thể.
– Robot tải nhẹ (≤10kg):
- Dùng trong ngành điện tử, thực phẩm
- Phù hợp với các linh kiện nhỏ, yêu cầu tốc độ cao
– Robot tải trung (10–50kg):
- Ứng dụng trong lắp ráp, đóng gói, gia công cơ khí
- Cân bằng giữa tốc độ và sức nâng
– Robot tải nặng (>50kg):
- Sử dụng trong ngành ô tô, kim loại, vật liệu nặng
- Phục vụ bốc xếp, hàn kết cấu lớn
Việc lựa chọn đúng tải trọng giúp đảm bảo hiệu suất và kéo dài tuổi thọ robot.

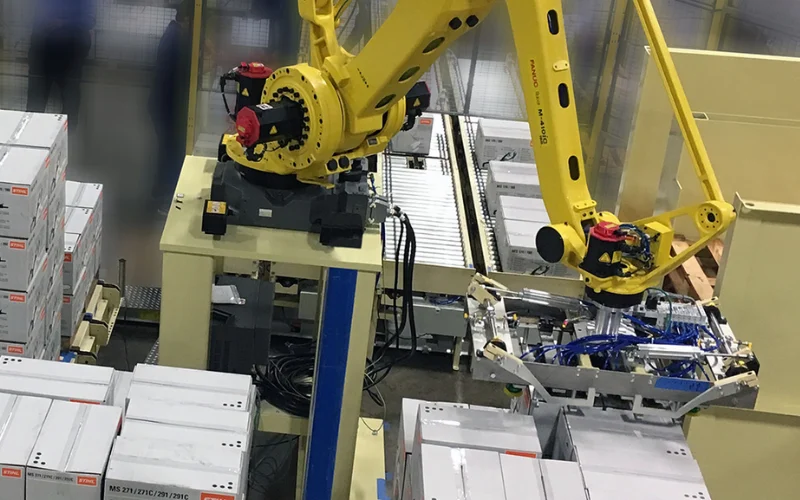

Phân loại theo ứng dụng thực tế
Trong hệ sinh thái Robot công nghiệp, robot khớp nối được thiết kế và tối ưu hóa cho từng mục đích cụ thể:
- Thực hiện hàn điểm, hàn hồ quang
- Ứng dụng phổ biến trong ngành ô tô
– Robot gắp – đặt (Pick & Place Robot):
- Gắp, di chuyển và sắp xếp sản phẩm
- Tối ưu cho dây chuyền đóng gói
- Đảm bảo độ phủ đồng đều
- Làm việc trong môi trường độc hại
– Robot lắp ráp (Assembly Robot):
- Lắp ráp linh kiện với độ chính xác cao
- Phổ biến trong ngành điện tử
– Robot xử lý vật liệu (Material Handling):
- Bốc xếp, palletizing, vận chuyển nội bộ
Phân loại theo môi trường và công nghệ tích hợp (mở rộng)
Ngoài các tiêu chí trên, robot khớp nối còn được phân loại theo khả năng làm việc trong môi trường đặc thù:
- Robot chống bụi, chống nước (IP cao): dùng trong ngành thực phẩm, dược phẩm
- Robot phòng sạch (Cleanroom Robot): cho ngành bán dẫn, y tế
- Robot tích hợp vision & AI: nhận diện vật thể, tự điều chỉnh thao tác
- Robot cộng tác (Cobot dạng khớp nối): làm việc trực tiếp với con người
Ưu điểm của robot khớp nối
– Linh hoạt cao, mô phỏng chuyển động con người
Nhờ cấu trúc nhiều khớp và bậc tự do (DOF), robot khớp nối có thể thực hiện các chuyển động phức tạp như xoay, gập, vươn và tiếp cận nhiều vị trí khó trong không gian 3D. Đây là ưu điểm nổi bật so với các loại robot có cấu trúc cố định.
– Ứng dụng đa dạng trong nhiều ngành
Robot khớp nối có thể đảm nhiệm nhiều công đoạn khác nhau như hàn, sơn, lắp ráp, đóng gói, bốc xếp… chỉ bằng cách thay đổi đầu công cụ (end-effector). Điều này giúp doanh nghiệp dễ dàng mở rộng ứng dụng trong hệ thống Tự động hóa công nghiệp.
– Độ chính xác và tính lặp lại cao
Robot có thể thực hiện cùng một thao tác hàng nghìn lần với sai số rất nhỏ, đảm bảo chất lượng sản phẩm đồng đều – đặc biệt quan trọng trong các ngành yêu cầu độ chính xác cao như điện tử hoặc ô tô.
– Hoạt động liên tục 24/7
Không bị ảnh hưởng bởi yếu tố con người như mệt mỏi hay sai sót, robot giúp tăng năng suất và giảm thời gian gián đoạn trong sản xuất.
– Tối ưu chi phí dài hạn
Mặc dù chi phí đầu tư ban đầu cao, nhưng về lâu dài robot giúp giảm chi phí nhân công, giảm lỗi sản phẩm và tối ưu hiệu suất vận hành.
– Tích hợp dễ dàng vào hệ sinh thái thông minh
Robot khớp nối có thể kết nối với cảm biến, hệ thống vision và nền tảng IIoT (Industrial Internet of Things), từ đó trở thành một phần quan trọng trong mô hình Smart Factory.

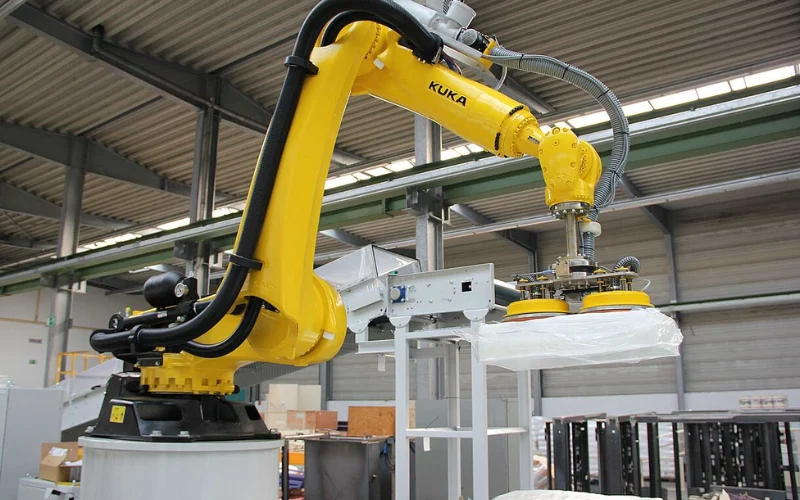

Ứng dụng của robot khớp nối trong sản xuất
Robot khớp nối (Articulated Robot) được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng linh hoạt, chính xác và thích ứng cao. Trong hệ sinh thái Tự động hóa công nghiệp, robot khớp nối đóng vai trò trung tâm trong việc thay thế lao động thủ công và tối ưu hóa dây chuyền sản xuất.
Ứng dụng trong ngành ô tô
Ngành ô tô là lĩnh vực tiên phong trong việc ứng dụng robot khớp nối ở quy mô lớn.
- Hàn thân xe (Welding): Robot thực hiện hàn điểm và hàn hồ quang với độ chính xác cao, đảm bảo độ bền kết cấu.
- Lắp ráp linh kiện: Robot hỗ trợ lắp ráp các bộ phận như động cơ, khung gầm, cửa xe.
- Sơn phủ (Painting): Đảm bảo lớp sơn đồng đều, giảm lãng phí vật liệu và an toàn cho người lao động.
Robot giúp tăng năng suất, đồng thời đảm bảo chất lượng đồng nhất trong sản xuất hàng loạt.
Ứng dụng trong ngành điện tử
Trong lĩnh vực điện tử – nơi yêu cầu độ chính xác cực cao, robot khớp nối là giải pháp không thể thiếu.
- Gắp – đặt linh kiện (Pick & Place): Xử lý các linh kiện nhỏ với tốc độ và độ chính xác cao.
- Lắp ráp vi mạch: Đảm bảo độ chính xác đến từng micromet.
- Kiểm tra sản phẩm (Inspection): Kết hợp với hệ thống vision để phát hiện lỗi.
Những ứng dụng này giúp giảm sai sót và nâng cao chất lượng sản phẩm trong sản xuất quy mô lớn.
Ứng dụng trong ngành thực phẩm & đóng gói
Robot khớp nối ngày càng phổ biến trong ngành thực phẩm nhờ khả năng làm việc ổn định và đảm bảo vệ sinh.
- Đóng gói sản phẩm: Sắp xếp, phân loại và đóng gói nhanh chóng.
- Gắp sản phẩm (Pick & Place): Xử lý các sản phẩm có hình dạng đa dạng.
- Palletizing (xếp hàng lên pallet): Tự động hóa khâu cuối dây chuyền.
Robot giúp tăng tốc độ xử lý và giảm phụ thuộc vào lao động thủ công.
Ứng dụng trong ngành cơ khí – gia công
Trong các xưởng cơ khí và gia công, robot khớp nối đóng vai trò quan trọng trong việc tự động hóa quy trình sản xuất.
- Nạp – tháo phôi cho máy CNC (Machine Tending): Giúp máy hoạt động liên tục, giảm thời gian chờ.
- Gia công và xử lý bề mặt: Mài, đánh bóng, cắt gọt vật liệu.
- Bốc xếp vật liệu: Tối ưu hóa quy trình logistics nội bộ.
Việc sử dụng robot giúp tăng hiệu suất và đảm bảo an toàn cho người lao động.
Ứng dụng trong nhà máy thông minh
Robot khớp nối không chỉ hoạt động độc lập mà còn là một phần quan trọng trong mô hình Smart Factory.
- Kết nối dữ liệu thời gian thực: Liên kết với hệ thống MES, ERP để giám sát và tối ưu sản xuất.
- Tích hợp với IIoT (Industrial Internet of Things): Cho phép thu thập và phân tích dữ liệu vận hành.
- Tự động hóa toàn bộ dây chuyền: Kết hợp với băng chuyền, robot khác và hệ thống kiểm tra chất lượng.
Nhờ đó, doanh nghiệp không chỉ tự động hóa mà còn tiến tới tối ưu hóa và thông minh hóa toàn bộ hoạt động sản xuất.
Giá trị mang lại từ ứng dụng robot khớp nối
Việc triển khai robot khớp nối trong sản xuất mang lại nhiều lợi ích thiết thực:
- Tăng năng suất và giảm chi phí vận hành
- Nâng cao chất lượng và độ đồng nhất sản phẩm
- Giảm rủi ro tai nạn lao động
- Tăng khả năng cạnh tranh trên thị trường
Trong bối cảnh sản xuất hiện đại, robot khớp nối không chỉ là công cụ hỗ trợ mà đã trở thành yếu tố cốt lõi giúp doanh nghiệp chuyển đổi sang mô hình sản xuất thông minh, linh hoạt và bền vững.
Xu hướng phát triển robot khớp nối
Trong bối cảnh sản xuất đang chuyển dịch mạnh mẽ sang mô hình số hóa, robot khớp nối (Articulated Robot) không ngừng được nâng cấp để đáp ứng yêu cầu ngày càng cao về hiệu suất, linh hoạt và khả năng kết nối. Dưới đây là những xu hướng nổi bật đang định hình tương lai của robot trong Tự động hóa công nghiệp.
Tích hợp AI và hệ thống thị giác (Vision)
Robot khớp nối ngày càng được tích hợp trí tuệ nhân tạo (AI) và hệ thống camera thông minh:
- Nhận diện vật thể, phân loại sản phẩm theo thời gian thực
- Tự động điều chỉnh quỹ đạo chuyển động
- Giảm phụ thuộc vào lập trình cứng (hard-code)
Sự kết hợp giữa robot và AI giúp nâng cao khả năng tự học và thích ứng với môi trường sản xuất thay đổi liên tục.
Xem thêm: Robot và trí tuệ nhân tạo (AI) – Nền tảng của nhà máy thông minh trong kỷ nguyên 4.0
Phát triển robot cộng tác (Cobot)
Một xu hướng quan trọng là sự phát triển của robot cộng tác (Collaborative Robot – Cobot):
- Làm việc trực tiếp cùng con người mà không cần hàng rào bảo vệ
- Tích hợp cảm biến an toàn, phát hiện va chạm
- Dễ lập trình, phù hợp với doanh nghiệp vừa và nhỏ
Cobot giúp mở rộng phạm vi ứng dụng của robot khớp nối, đặc biệt trong các dây chuyền linh hoạt và sản xuất theo đơn hàng nhỏ.
Kết nối và dữ liệu thời gian thực
Robot không còn hoạt động độc lập mà trở thành một phần trong hệ sinh thái kết nối:
- Liên kết với hệ thống IIoT (Industrial Internet of Things)
- Thu thập và phân tích dữ liệu vận hành theo thời gian thực
- Giám sát hiệu suất, cảnh báo lỗi và tối ưu bảo trì
Điều này giúp doanh nghiệp nâng cao khả năng kiểm soát và ra quyết định dựa trên dữ liệu (data-driven).
Ứng dụng Digital Twin trong mô phỏng và tối ưu
Công nghệ Digital Twin đang trở thành xu hướng quan trọng trong triển khai robot:
- Mô phỏng hoạt động robot trước khi đưa vào thực tế
- Tối ưu layout và quy trình sản xuất
- Giảm rủi ro và chi phí thử nghiệm
Digital Twin giúp doanh nghiệp triển khai robot nhanh hơn, chính xác hơn và tiết kiệm chi phí.
Tối ưu hóa cho nhà máy thông minh
Robot khớp nối ngày càng đóng vai trò trung tâm trong mô hình Smart Factory:
- Kết nối với MES, ERP và các hệ thống quản lý
- Tự động điều chỉnh theo dữ liệu sản xuất
- Đồng bộ hóa toàn bộ dây chuyền
Xu hướng này giúp chuyển đổi từ “tự động hóa cục bộ” sang “tự động hóa toàn diện”.
Robot linh hoạt hơn, dễ triển khai hơn
Các nhà sản xuất robot đang hướng đến việc:
- Giảm chi phí đầu tư
- Đơn giản hóa lập trình (low-code/no-code)
- Thiết kế nhỏ gọn, dễ lắp đặt
Điều này giúp robot khớp nối không chỉ dành cho các tập đoàn lớn mà còn phù hợp với doanh nghiệp vừa và nhỏ.
Hướng đến sản xuất bền vững
Robot khớp nối cũng góp phần vào xu hướng sản xuất xanh:
- Tối ưu năng lượng tiêu thụ
- Giảm lỗi sản phẩm → giảm lãng phí
- Tăng tuổi thọ thiết bị nhờ bảo trì thông minh
Robot khớp nối (Articulated Robot) đã và đang trở thành một trong những trụ cột quan trọng của Tự động hóa công nghiệp. Với khả năng linh hoạt, độ chính xác cao và tính ứng dụng đa dạng, loại robot này không chỉ giúp doanh nghiệp tối ưu năng suất mà còn nâng cao chất lượng sản phẩm và giảm thiểu rủi ro trong vận hành. Việc đầu tư và triển khai robot khớp nối không chỉ mang lại lợi ích ngắn hạn về hiệu suất, mà còn là nền tảng dài hạn cho quá trình chuyển đổi số trong ngành sản xuất công nghiệp.
