Trong bối cảnh sản xuất hiện đại ngày càng đòi hỏi độ chính xác cao, tốc độ nhanh và khả năng tùy biến linh hoạt, các doanh nghiệp cơ khí – chế tạo không thể thiếu những công cụ thiết kế và lập trình tiên tiến. Một trong những nền tảng quan trọng nhất chính là thiết kế CAD. Vậy thiết kế CAD là gì và vì sao CAD lại giữ vai trò then chốt trong quá trình gia công CNC? Ở bài viết này, hãy cùng Robotic Nguyên Hạnh khám phá chi tiết nhé!
Thiết kế CAD là gì?

Về cốt lõi, CAD (Computer-Aided Design) không đơn thuần là công cụ để “vẽ”, mà là một hệ thống hỗ trợ kỹ thuật toàn diện bằng máy tính. Thay vì sử dụng thước kẻ, bút chì và bàn vẽ, các kỹ sư sử dụng sức mạnh xử lý của máy tính để xây dựng các mô hình hình học.
Khái niệm và bản chất
CAD là việc sử dụng các phần mềm máy tính chuyên dụng để tạo lập, sửa đổi, phân tích và tối ưu hóa một bản thiết kế.
- Sự khác biệt: Một bản vẽ CAD không chỉ là các đường nét vô hồn; nó chứa đựng dữ liệu kỹ thuật (kích thước, vật liệu, dung sai, và các thuộc tính vật lý).
- Mục đích: Nâng cao năng suất của người thiết kế, cải thiện chất lượng thiết kế và tạo ra một cơ sở dữ liệu để sản xuất.
Trong lĩnh vực cơ khí và gia công CNC, CAD thường được sử dụng để dựng mô hình 3D chi tiết của chi tiết máy, linh kiện hoặc khuôn mẫu. Mô hình này sẽ là dữ liệu đầu vào cho phần mềm CAM để tạo đường chạy dao.
Nói cách khác, CAD là bước đầu tiên biến ý tưởng thành mô hình kỹ thuật có thể sản xuất được.
Các loại hình CAD phổ biến
Tùy vào mục đích sử dụng, CAD được chia thành hai nhánh chính:
- CAD 2D (Thiết kế hai chiều):
- Tập trung vào việc tạo ra các bản vẽ kỹ thuật phẳng bao gồm các thực thể hình học như đường thẳng, đường tròn, cung tròn.
- Ứng dụng: Sơ đồ mạch điện, bản vẽ mặt bằng kiến trúc, hoặc các chi tiết cắt laser đơn giản.
- CAD 3D (Thiết kế ba chiều):
- Tạo ra các mô hình khối có chiều sâu, cho phép xoay, lật và quan sát vật thể từ mọi góc độ.
- Gồm 3 loại nhỏ: Wireframe (khung dây), Surface (bề mặt) và Solid (khối đặc – phổ biến nhất trong cơ khí).
- Ứng dụng: Thiết kế khuôn mẫu, linh kiện máy móc phức tạp, vỏ điện thoại…
Các phần mềm CAD phổ biến hiện nay
Một số phần mềm CAD được sử dụng rộng rãi trong công nghiệp:
- AutoCAD: Phổ biến trong thiết kế 2D, bản vẽ kỹ thuật cơ khí, xây dựng và điện.
- SolidWorks: Mạnh về thiết kế 3D cơ khí, mô hình tham số và lắp ráp.
- Fusion 360: Tích hợp CAD, CAM và CAE trên nền tảng cloud, phù hợp cho sản xuất hiện đại.
- Siemens NX: Giải pháp cao cấp dùng trong các ngành công nghiệp lớn như ô tô, hàng không.
CAD trong bối cảnh sản xuất hiện đại
Trong môi trường sản xuất 4.0, CAD không còn là công cụ độc lập mà trở thành một phần trong chuỗi số hóa:
Thiết kế CAD → Lập trình CAM → Gia công CNC → Kiểm tra chất lượng → Quản lý dữ liệu sản phẩm (PLM)
Điều này giúp doanh nghiệp:
- Giảm sai sót kỹ thuật
- Rút ngắn thời gian đưa sản phẩm ra thị trường
- Tăng khả năng tùy biến và cải tiến liên tục

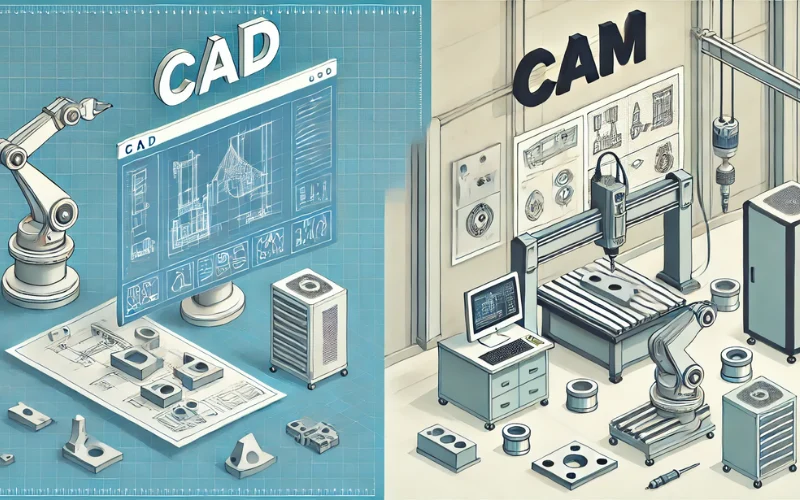

CAD và CAM khác nhau như thế nào?

Trong quy trình gia công CNC, CAD và CAM thường đi cùng nhau nhưng đảm nhiệm hai vai trò hoàn toàn khác nhau. Nhiều người dễ nhầm lẫn giữa hai khái niệm này, trong khi thực tế chúng là hai giai đoạn kế tiếp trong chuỗi sản xuất số.
CAD là gì?
CAD (Computer-Aided Design) là công cụ thiết kế sản phẩm.
CAD tập trung vào:
- Tạo bản vẽ kỹ thuật 2D
- Dựng mô hình 3D chi tiết hoặc cụm lắp ráp
- Xác định kích thước, dung sai, vật liệu
- Chuẩn hóa dữ liệu kỹ thuật
Nói cách khác, CAD trả lời câu hỏi:
- Sản phẩm trông như thế nào?
- Kích thước bao nhiêu?
- Cấu trúc ra sao?
Ví dụ: Thiết kế một trục máy có đường kính 25 mm, chiều dài 120 mm, có rãnh then và ren ở đầu trục – tất cả được dựng trên phần mềm CAD.
CAM là gì?
CAM (Computer-Aided Manufacturing) là công cụ lập trình gia công.
CAM tập trung vào:
- Nhập mô hình từ CAD
- Xác định loại máy CNC sử dụng
- Chọn dao cắt phù hợp
- Thiết lập chiến lược gia công
- Tạo đường chạy dao (Toolpath)
- Xuất mã G-code cho máy CNC
CAM trả lời câu hỏi:
- Gia công sản phẩm này bằng cách nào?
- Dao đi theo đường nào?
- Tốc độ cắt bao nhiêu?
Nếu CAD tạo ra hình dạng, thì CAM quyết định cách biến hình dạng đó thành sản phẩm thực tế.
So sánh CAD và CAM
| Tiêu chí | CAD | CAM |
| Chức năng chính | Thiết kế | Lập trình gia công |
| Đầu ra | Mô hình 2D/3D | G-code |
| Người sử dụng | Kỹ sư thiết kế | Kỹ sư lập trình CNC |
| Mục tiêu | Tạo hình sản phẩm | Tối ưu hóa quá trình cắt |
Mối quan hệ giữa CAD – CAM – CNC
Quy trình sản xuất tiêu chuẩn:
Thiết kế CAD → Lập trình CAM → Xuất G-code → Máy CNC gia công
- Nếu thiếu CAD, CAM không có dữ liệu hình học để xử lý.
- Nếu thiếu CAM, máy CNC không biết phải di chuyển dao như thế nào.

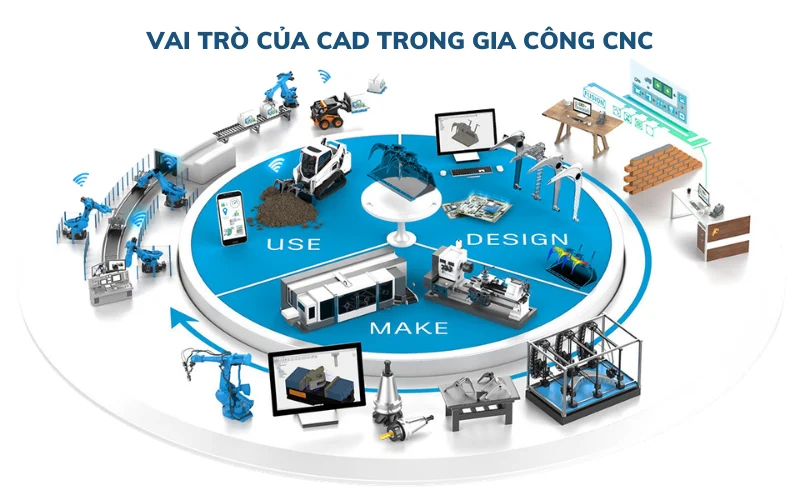

Vai trò của CAD trong gia công CNC

Trong quy trình sản xuất hiện đại, CAD không chỉ là công cụ hỗ trợ thiết kế mà còn là nền tảng dữ liệu cốt lõi quyết định độ chính xác, hiệu suất và khả năng tối ưu của toàn bộ quá trình gia công CNC. Dưới đây là những vai trò quan trọng của CAD trong thực tế sản xuất.
Cơ sở dữ liệu đầu vào cho lập trình CNC
Máy CNC không thể đọc bản vẽ giấy hay hình ảnh tĩnh. Để lập trình gia công, hệ thống CAM cần một mô hình hình học chính xác từ CAD.
- CAD cung cấp mô hình 2D/3D đầy đủ thông tin kích thước
- Xác định chính xác biên dạng, lỗ, rãnh, bề mặt cong
- Là dữ liệu chuẩn để CAM tạo đường chạy dao
Nếu mô hình CAD sai, toàn bộ quy trình phía sau sẽ sai theo. Vì vậy, CAD chính là nền tảng đầu tiên và quan trọng nhất.
Đảm bảo độ chính xác cao trong gia công
Gia công CNC nổi bật nhờ độ chính xác và tính lặp lại cao. CAD góp phần đảm bảo điều đó thông qua:
- Thiết lập kích thước chính xác đến từng phần nghìn milimet
- Kiểm soát dung sai kỹ thuật
- Hạn chế sai sót do vẽ tay hoặc nhập liệu thủ công
Nhờ CAD, sản phẩm gia công có thể đồng nhất giữa các lô sản xuất và giảm tỷ lệ phế phẩm.
Tối ưu thiết kế trước khi đưa vào gia công
Trước khi đưa sản phẩm vào sản xuất thực tế, CAD cho phép:
- Kiểm tra va chạm trong lắp ráp
- Phân tích khả năng gia công
- Tối ưu hình dạng để giảm thời gian cắt
- Điều chỉnh kết cấu để tiết kiệm vật liệu
Việc tối ưu ngay từ khâu thiết kế giúp giảm chi phí sản xuất và hạn chế chỉnh sửa sau này.
Rút ngắn thời gian phát triển sản phẩm
Trong môi trường sản xuất cạnh tranh, thời gian đưa sản phẩm ra thị trường là yếu tố quyết định.
CAD giúp:
- Chỉnh sửa nhanh chóng khi thay đổi yêu cầu
- Tạo nhiều phiên bản sản phẩm dựa trên thiết kế tham số
- Tự động cập nhật bản vẽ khi thay đổi mô hình
Điều này đặc biệt quan trọng với các ngành yêu cầu cải tiến liên tục như cơ khí chính xác, khuôn mẫu, ô tô và điện tử.
Hỗ trợ chuyển đổi số trong nhà máy thông minh
Trong mô hình Smart Factory, CAD không tồn tại độc lập mà kết nối với:
- Hệ thống CAM (lập trình gia công)
- Hệ thống quản lý dữ liệu sản phẩm (PLM)
- Hệ thống ERP
- Hệ thống mô phỏng Digital Twin
CAD trở thành mắt xích đầu tiên trong chuỗi dữ liệu số xuyên suốt từ thiết kế đến sản xuất và quản lý vòng đời sản phẩm.
Tăng khả năng tùy biến và sản xuất linh hoạt
Với CAD, doanh nghiệp có thể:
- Điều chỉnh kích thước theo yêu cầu từng khách hàng
- Cá nhân hóa sản phẩm mà không cần thiết kế lại hoàn toàn
- Thử nghiệm nhiều phương án thiết kế trước khi gia công
Điều này giúp doanh nghiệp đáp ứng tốt hơn nhu cầu sản xuất nhỏ lẻ, đa dạng hoặc sản xuất theo đơn đặt hàng.
Quy trình ứng dụng CAD trong gia công CNC
Trong thực tế sản xuất, CAD không hoạt động độc lập mà nằm trong một chuỗi quy trình liên kết chặt chẽ từ thiết kế đến gia công. Việc hiểu rõ quy trình này giúp doanh nghiệp tối ưu thời gian, giảm sai sót và nâng cao hiệu suất máy CNC.
Dưới đây là quy trình ứng dụng CAD trong gia công CNC theo chuẩn công nghiệp.
Thiết kế sản phẩm trên CAD
Đây là bước khởi đầu và quan trọng nhất.
Kỹ sư sử dụng phần mềm như SolidWorks, AutoCAD hoặc Autodesk Fusion 360 để:
- Dựng mô hình 2D hoặc 3D
- Gán kích thước và dung sai
- Thiết lập vật liệu
- Kiểm tra tính khả thi khi gia công
Trong giai đoạn này, mô hình phải đảm bảo:
- Đúng kích thước kỹ thuật
- Không lỗi hình học
- Phù hợp với phương pháp gia công CNC dự kiến
Nếu thiết kế chưa tối ưu, việc gia công sẽ tốn thời gian và chi phí chỉnh sửa.
Xuất file trung gian (STEP, IGES, STL…)
Sau khi hoàn thiện mô hình, file CAD sẽ được xuất sang định dạng trung gian như:
- STEP (.stp)
- IGES (.igs)
- STL
- Parasolid
Các định dạng này cho phép phần mềm CAM đọc và xử lý dữ liệu hình học chính xác.
Lưu ý: Việc xuất file đúng chuẩn giúp tránh lỗi mất bề mặt, sai dung sai hoặc biến dạng hình học.
Nhập file vào phần mềm CAM
File từ CAD sẽ được nhập vào phần mềm CAM để:
- Xác định loại máy CNC (3 trục, 4 trục, 5 trục…)
- Chọn dao cắt phù hợp
- Thiết lập thông số cắt (tốc độ trục chính, bước tiến dao, chiều sâu cắt)
Phần mềm CAM sẽ phân tích mô hình CAD và tạo chiến lược gia công phù hợp với vật liệu và yêu cầu kỹ thuật.
Tạo đường chạy dao (Toolpath)
Đây là bước quan trọng trong chuyển đổi từ thiết kế sang gia công thực tế.
CAM dựa trên dữ liệu CAD để:
- Xác định vùng gia công
- Tạo đường di chuyển của dao
- Tối ưu quỹ đạo cắt
- Tránh va chạm
Kỹ sư có thể mô phỏng toàn bộ quá trình cắt trước khi xuất mã lệnh để đảm bảo an toàn và hiệu quả.
Xuất mã G-code
Sau khi hoàn tất thiết lập, CAM sẽ xuất mã G-code.
G-code là ngôn ngữ lập trình điều khiển máy CNC, chứa:
- Tọa độ di chuyển
- Lệnh bật/tắt trục chính
- Tốc độ quay
- Tốc độ tiến dao
- Thay dao
Máy CNC chỉ có thể hiểu và thực hiện các lệnh ở dạng này.
Gia công trên máy CNC
Mã G-code được nạp vào máy CNC.
Máy sẽ:
- Di chuyển dao theo tọa độ đã lập trình
- Thực hiện quá trình cắt, phay, tiện hoặc khoan
- Hoàn thiện chi tiết theo đúng thiết kế CAD ban đầu
Toàn bộ quá trình đảm bảo tính chính xác và khả năng lặp lại cao.
Kiểm tra và phản hồi kỹ thuật
Sau gia công, sản phẩm được kiểm tra:
- Kích thước thực tế
- Dung sai
- Độ nhám bề mặt
- Hình dạng hình học
Nếu phát hiện sai lệch, kỹ sư có thể quay lại bước CAD để điều chỉnh nhanh chóng nhờ thiết kế tham số.
Ứng dụng thực tế của CAD trong các ngành công nghiệp

Không chỉ giới hạn trong lĩnh vực cơ khí, CAD hiện nay được ứng dụng rộng rãi trong hầu hết các ngành sản xuất và kỹ thuật. Nhờ khả năng mô hình hóa chính xác và tích hợp với hệ thống CAM – CNC, CAD trở thành nền tảng thiết kế tiêu chuẩn trong môi trường công nghiệp hiện đại.
Dưới đây là những ứng dụng tiêu biểu của CAD trong thực tế.
Ngành cơ khí chính xác & gia công CNC
Đây là lĩnh vực ứng dụng CAD phổ biến nhất.
CAD được dùng để:
- Thiết kế chi tiết máy (trục, bánh răng, khớp nối, vỏ máy…)
- Thiết kế khuôn mẫu (khuôn ép nhựa, khuôn dập kim loại…)
- Dựng mô hình chi tiết phức tạp trước khi gia công CNC
Nhờ CAD, doanh nghiệp có thể kiểm soát dung sai chặt chẽ, đảm bảo độ chính xác cao trong sản xuất hàng loạt.
Ngành ô tô
Trong ngành ô tô, CAD đóng vai trò cực kỳ quan trọng từ giai đoạn ý tưởng đến sản xuất.
Ứng dụng bao gồm:
- Thiết kế động cơ, hộp số
- Thiết kế khung gầm, hệ thống treo
- Mô phỏng lắp ráp toàn bộ xe
- Phân tích khí động học và độ bền
Các hãng lớn thường sử dụng những hệ thống CAD/CAM cao cấp như Siemens NX để quản lý thiết kế ở quy mô toàn cầu.
Ngành hàng không – vũ trụ
Đây là lĩnh vực yêu cầu độ chính xác và an toàn cực cao.
CAD được dùng để:
- Thiết kế cấu trúc cánh máy bay
- Thiết kế chi tiết động cơ phản lực
- Phân tích ứng suất và vật liệu nhẹ
- Mô phỏng lắp ráp hệ thống phức tạp
Chỉ một sai số nhỏ cũng có thể gây hậu quả nghiêm trọng, vì vậy CAD kết hợp CAE là tiêu chuẩn bắt buộc.
Ngành điện – điện tử
CAD hỗ trợ:
- Thiết kế vỏ thiết bị điện tử
- Mô hình hóa bo mạch và linh kiện cơ khí
- Thiết kế hệ thống tản nhiệt
- Tối ưu hóa kích thước sản phẩm nhỏ gọn
Trong sản xuất hàng loạt, mô hình CAD giúp gia công chính xác vỏ nhôm CNC, khung kim loại và các chi tiết cơ khí phụ trợ.
Ngành xây dựng và kiến trúc
Trong xây dựng, CAD được dùng để:
- Vẽ bản vẽ kiến trúc 2D
- Dựng mô hình kết cấu thép
- Thiết kế hệ thống cơ điện (MEP)
- Phối hợp với BIM để quản lý dự án
Phần mềm phổ biến như AutoCAD được sử dụng rộng rãi trong thiết kế bản vẽ kỹ thuật xây dựng.
Ngành nội thất và sản xuất đồ gỗ
CAD giúp:
- Thiết kế tủ, bàn, ghế theo kích thước tùy chỉnh
- Tối ưu cắt CNC gỗ công nghiệp
- Xuất file trực tiếp cho máy cắt CNC
Điều này giúp tăng độ chính xác, giảm hao hụt vật liệu và rút ngắn thời gian sản xuất.
Ngành y tế và thiết bị y khoa
CAD hiện nay được ứng dụng trong:
- Thiết kế implant nha khoa
- Thiết kế khớp nhân tạo
- In 3D chi tiết y tế cá nhân hóa
Việc thiết kế dựa trên dữ liệu quét 3D giúp tạo ra sản phẩm phù hợp với từng bệnh nhân.
Sản xuất khuôn mẫu và công nghiệp nhựa
Trong ngành nhựa, CAD được sử dụng để:
- Thiết kế khuôn ép nhựa phức tạp
- Mô phỏng dòng chảy vật liệu
- Tối ưu hệ thống làm mát khuôn
Đây là lĩnh vực phụ thuộc rất lớn vào độ chính xác hình học và dữ liệu CAD chất lượng cao.
Xu hướng phát triển của CAD trong tương lai
Trong bối cảnh Công nghiệp 4.0 và chuyển đổi số toàn diện, CAD không còn đơn thuần là công cụ vẽ kỹ thuật mà đang trở thành nền tảng thông minh tích hợp AI, dữ liệu lớn và hệ sinh thái sản xuất số. Dưới đây là những xu hướng phát triển nổi bật của CAD trong tương lai.
CAD tích hợp trí tuệ nhân tạo (AI)
AI đang dần thay đổi cách kỹ sư thiết kế.
Trong tương lai, CAD có thể:
- Tự động đề xuất phương án thiết kế tối ưu
- Phát hiện lỗi hình học ngay khi dựng mô hình
- Gợi ý cải tiến kết cấu để giảm trọng lượng hoặc tăng độ bền
- Học từ dữ liệu thiết kế trước đó để cải thiện hiệu suất
Điều này giúp rút ngắn thời gian thiết kế và nâng cao chất lượng sản phẩm.
Generative Design – Thiết kế sinh học (Thiết kế tối ưu hóa tự động)
Generative Design là xu hướng đột phá trong CAD hiện đại.
Kỹ sư chỉ cần nhập:
- Yêu cầu tải trọng
- Vật liệu
- Ràng buộc kỹ thuật
- Phương pháp gia công
Hệ thống sẽ tự động tạo ra hàng chục hoặc hàng trăm phương án thiết kế tối ưu.
Các nền tảng như Autodesk Fusion 360 đã bắt đầu tích hợp tính năng này.
Lợi ích:
- Giảm khối lượng vật liệu
- Tăng độ bền
- Tối ưu cho in 3D hoặc gia công CNC
CAD nền tảng Cloud (Cloud-based CAD)
Xu hướng chuyển dịch từ phần mềm cài đặt cục bộ sang nền tảng đám mây đang diễn ra mạnh mẽ.
Cloud CAD cho phép:
- Làm việc từ xa
- Chia sẻ dữ liệu thời gian thực
- Cộng tác đa quốc gia
- Quản lý phiên bản tự động
Điều này đặc biệt quan trọng với các doanh nghiệp sản xuất toàn cầu.
Tích hợp sâu với Digital Twin
Digital Twin (bản sao số của sản phẩm hoặc hệ thống) là xu hướng cốt lõi của nhà máy thông minh.
Trong tương lai, CAD sẽ:
- Kết nối trực tiếp với dữ liệu vận hành thực tế
- Cập nhật trạng thái sản phẩm theo thời gian thực
- Hỗ trợ bảo trì dự đoán (Predictive Maintenance)
Các hệ thống như Siemens NX đang tích hợp mạnh mẽ CAD với hệ sinh thái Digital Twin.
Tích hợp CAD – CAM – CAE – PLM thành hệ sinh thái thống nhất
Ranh giới giữa thiết kế và sản xuất sẽ ngày càng mờ đi.
Xu hướng tương lai:
- Thiết kế đồng thời với phân tích kỹ thuật
- Tối ưu hóa trực tiếp theo khả năng gia công
- Quản lý vòng đời sản phẩm ngay từ giai đoạn ý tưởng
Điều này giúp giảm thời gian phát triển và tăng tính linh hoạt trong sản xuất.
Ứng dụng CAD trong sản xuất cá nhân hóa và in 3D
Sự phát triển của in 3D và sản xuất theo yêu cầu (On-demand Manufacturing) đang mở ra cơ hội mới cho CAD:
- Thiết kế sản phẩm cá nhân hóa theo từng khách hàng
- Tối ưu cấu trúc rỗng (lattice structure)
- Tích hợp thuật toán tối ưu khối lượng
CAD sẽ trở thành công cụ chủ lực trong sản xuất linh hoạt và quy mô nhỏ.
Giao diện trực quan và thực tế ảo (VR/AR)
Trong tương lai, kỹ sư có thể:
- Thiết kế trong môi trường thực tế ảo
- Quan sát sản phẩm ở kích thước thật
- Tương tác trực tiếp với mô hình 3D
Điều này giúp cải thiện khả năng đánh giá thiết kế trước khi gia công thực tế.
Trong kỷ nguyên sản xuất số, CAD không còn đơn thuần là một phần mềm hỗ trợ vẽ kỹ thuật mà đã trở thành nền tảng cốt lõi của toàn bộ quy trình gia công CNC. Từ khâu hình thành ý tưởng, dựng mô hình 3D, tối ưu kết cấu cho đến lập trình CAM và vận hành máy CNC, mọi bước đều bắt đầu từ dữ liệu CAD chính xác. Trong tương lai, khi CAD tiếp tục tích hợp AI, Cloud và Digital Twin, vai trò của nó sẽ ngày càng quan trọng hơn trong chiến lược chuyển đổi số của doanh nghiệp sản xuất. Việc đầu tư đúng vào công nghệ CAD và đội ngũ kỹ sư thiết kế không chỉ nâng cao chất lượng sản phẩm mà còn tạo lợi thế cạnh tranh bền vững trong môi trường công nghiệp 4.0.
