Trong bối cảnh tự động hóa và sản xuất thông minh ngày càng phát triển, việc kiểm soát và giám sát nhiệt độ đóng vai trò then chốt trong hầu hết các quy trình công nghiệp. Từ dây chuyền sản xuất, hệ thống lò nung, kho lạnh, đến các thiết bị máy móc phức tạp, nhiệt độ không chỉ ảnh hưởng trực tiếp đến chất lượng sản phẩm mà còn quyết định mức độ an toàn và hiệu suất vận hành của toàn hệ thống. Cảm biến nhiệt độ vì thế trở thành một thành phần không thể thiếu trong công nghiệp, giúp doanh nghiệp theo dõi chính xác sự thay đổi nhiệt, kịp thời phát hiện bất thường và tối ưu hóa quá trình sản xuất. Ở bài viết này, hãy cùng Robotic Nguyên Hạnh khám phá chi tiết hơn về chủ đề này nhé!

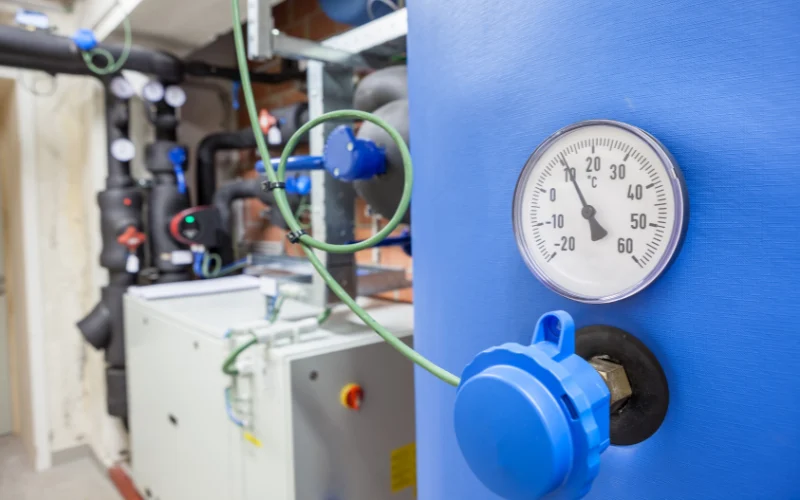

Cảm biến nhiệt độ là gì?
Cảm biến nhiệt độ là thiết bị dùng để đo lường và cảm nhận sự thay đổi của nhiệt độ trong môi trường, bề mặt vật thể hoặc trong một quá trình sản xuất, sau đó chuyển đổi giá trị nhiệt độ thành tín hiệu điện để phục vụ cho việc giám sát, điều khiển và tự động hóa hệ thống.
Trong công nghiệp, cảm biến nhiệt độ không hoạt động độc lập mà thường được tích hợp với các hệ thống điều khiển như PLC, DCS, SCADA hoặc các bộ ghi dữ liệu (Data Logger). Nhờ đó, nhiệt độ tại các vị trí quan trọng trong dây chuyền sản xuất được theo dõi liên tục, giúp hệ thống tự động điều chỉnh hoặc phát cảnh báo khi xảy ra bất thường.
Về bản chất, cảm biến nhiệt độ hoạt động dựa trên mối quan hệ giữa nhiệt độ và các đại lượng vật lý như điện trở, điện áp hoặc bức xạ hồng ngoại. Khi nhiệt độ thay đổi, các đại lượng này cũng thay đổi theo, từ đó tạo ra tín hiệu tương ứng để hệ thống xử lý và hiển thị kết quả đo.
Khác với các thiết bị đo nhiệt độ thông thường trong dân dụng, cảm biến nhiệt độ trong công nghiệp được thiết kế với độ chính xác cao, dải đo rộng và khả năng chịu được môi trường làm việc khắc nghiệt như nhiệt độ cao, rung động, áp suất lớn hoặc hóa chất ăn mòn. Ngoài ra, cảm biến còn đáp ứng các tiêu chuẩn kỹ thuật và an toàn nghiêm ngặt để đảm bảo độ ổn định và độ tin cậy trong quá trình vận hành liên tục.
Tóm lại, cảm biến nhiệt độ là thành phần không thể thiếu trong các hệ thống giám sát và điều khiển công nghiệp, đóng vai trò quan trọng trong việc duy trì chất lượng sản phẩm, đảm bảo an toàn thiết bị và tối ưu hiệu suất sản xuất.
Có thể bạn quan tâm: Các loại cảm biến trong công nghiệp sản xuất hiện đại
Cấu tạo & nguyên lý hoạt động của cảm biến nhiệt độ
Để đo lường và giám sát nhiệt độ một cách chính xác trong môi trường công nghiệp, cảm biến nhiệt độ được thiết kế với cấu tạo chuyên biệt và nguyên lý hoạt động dựa trên các quy luật vật lý rõ ràng. Việc hiểu rõ cấu tạo và cách thức hoạt động của cảm biến sẽ giúp lựa chọn, lắp đặt và vận hành thiết bị hiệu quả hơn.
Cấu tạo cơ bản của cảm biến nhiệt độ
Một cảm biến nhiệt độ công nghiệp thường gồm các bộ phận chính sau:
Phần tử cảm biến (Sensing Element)
Đây là bộ phận quan trọng nhất, trực tiếp tiếp xúc với môi trường cần đo. Phần tử cảm biến có thể là điện trở kim loại (RTD), cặp kim loại khác loại (Thermocouple), điện trở bán dẫn (Thermistor) hoặc bộ thu bức xạ hồng ngoại. Khi nhiệt độ thay đổi, các đặc tính vật lý của phần tử này cũng thay đổi theo.
Vỏ bảo vệ (Protective Sheath)
Vỏ cảm biến có nhiệm vụ bảo vệ phần tử đo khỏi tác động của môi trường như nhiệt độ cao, áp suất, rung động, bụi bẩn hoặc hóa chất ăn mòn. Vật liệu vỏ thường là thép không gỉ, Inconel, gốm hoặc hợp kim đặc biệt, tùy theo điều kiện làm việc.
Dây dẫn và đầu nối
Dây dẫn truyền tín hiệu từ phần tử cảm biến về bộ xử lý hoặc bộ điều khiển. Trong môi trường công nghiệp, dây dẫn thường được bọc cách nhiệt và chống nhiễu để đảm bảo tín hiệu ổn định.
Bộ chuyển đổi tín hiệu (Transmitter)
Ở nhiều ứng dụng, tín hiệu thô từ cảm biến sẽ được bộ transmitter chuyển đổi sang các chuẩn tín hiệu công nghiệp phổ biến như 4–20mA, 0–10V hoặc tín hiệu số để dễ dàng tích hợp với PLC, DCS hoặc SCADA.
Nguyên lý hoạt động của cảm biến nhiệt độ
Nguyên lý hoạt động chung của cảm biến nhiệt độ là chuyển đổi sự thay đổi nhiệt độ thành tín hiệu điện có thể đo lường và xử lý được.
Khi nhiệt độ môi trường hoặc vật thể thay đổi, phần tử cảm biến sẽ phản ứng theo đặc tính vật lý của nó. Ví dụ, điện trở của kim loại sẽ tăng hoặc giảm theo nhiệt độ, hoặc giữa hai kim loại khác loại sẽ sinh ra một suất điện động khi có chênh lệch nhiệt độ. Sự thay đổi này được chuyển thành tín hiệu điện tương ứng.
Tín hiệu điện ban đầu thường có giá trị nhỏ và dễ bị nhiễu, vì vậy cần được khuếch đại, tuyến tính hóa và chuyển đổi thông qua bộ transmitter. Sau đó, tín hiệu đã xử lý sẽ được truyền về bộ điều khiển trung tâm để hiển thị, giám sát hoặc sử dụng cho các thuật toán điều khiển tự động.
Nhờ nguyên lý này, hệ thống có thể liên tục theo dõi nhiệt độ, phát hiện kịp thời các bất thường và điều chỉnh quá trình sản xuất nhằm đảm bảo an toàn, ổn định và chất lượng sản phẩm.

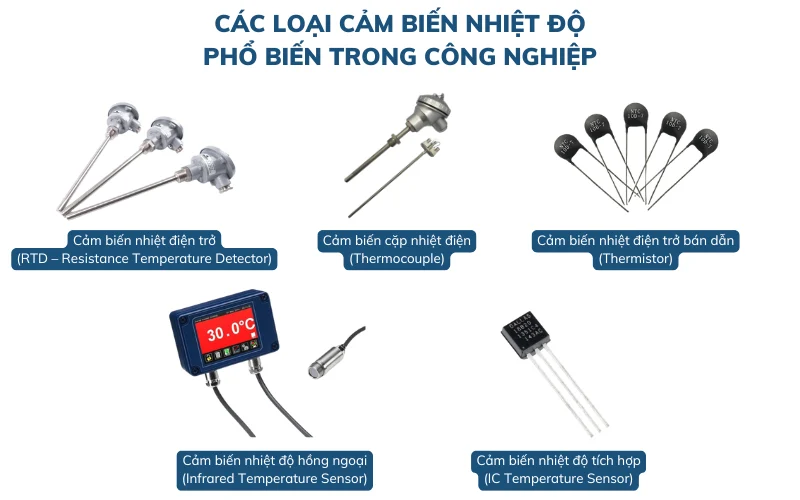

Các loại cảm biến nhiệt độ phổ biến trong công nghiệp
Trong công nghiệp, mỗi môi trường và ứng dụng đo nhiệt độ sẽ yêu cầu loại cảm biến khác nhau về độ chính xác, dải đo, tốc độ đáp ứng và khả năng chịu điều kiện khắc nghiệt. Dưới đây là các loại cảm biến nhiệt độ phổ biến nhất hiện nay, được sử dụng rộng rãi trong các hệ thống đo lường và tự động hóa công nghiệp.
Cảm biến nhiệt điện trở (RTD – Resistance Temperature Detector)
Cảm biến RTD hoạt động dựa trên nguyên lý điện trở của kim loại thay đổi theo nhiệt độ. Kim loại được sử dụng phổ biến nhất là Platinum (Pt), trong đó Pt100 và Pt1000 là hai loại thông dụng.
Đặc điểm chính
- Độ chính xác cao, sai số thấp
- Độ ổn định tốt trong thời gian dài
- Dải đo thường từ -200°C đến khoảng 600°C
Ưu điểm
- Kết quả đo đáng tin cậy
- Phù hợp cho các ứng dụng yêu cầu độ chính xác cao
Ứng dụng
- Ngành thực phẩm, dược phẩm
- Hệ thống HVAC
- Dây chuyền sản xuất cần kiểm soát nhiệt độ chặt chẽ
Cảm biến cặp nhiệt điện (Thermocouple)
Thermocouple hoạt động dựa trên hiệu ứng Seebeck, tạo ra suất điện động khi hai kim loại khác loại được nối với nhau và có sự chênh lệch nhiệt độ.
Các loại phổ biến
- Loại K, J, T, E, N, S, R, B
Đặc điểm chính
- Dải đo rất rộng, có thể lên tới trên 1.000°C
- Kết cấu đơn giản, chịu nhiệt tốt
Ưu điểm
- Hoạt động tốt trong môi trường nhiệt độ cao
- Thời gian đáp ứng nhanh
Ứng dụng
- Lò nung, lò hơi
- Ngành luyện kim, xi măng
- Nhà máy điện, hóa chất
Cảm biến nhiệt điện trở bán dẫn (Thermistor)
Thermistor là loại cảm biến làm từ vật liệu bán dẫn, có điện trở thay đổi mạnh theo nhiệt độ. Có hai dạng chính là NTC (điện trở giảm khi nhiệt độ tăng) và PTC (điện trở tăng khi nhiệt độ tăng).
Đặc điểm chính
- Độ nhạy cao trong dải nhiệt độ hẹp
- Dải đo thường thấp hơn RTD và thermocouple
Ưu điểm
- Phản hồi nhanh
- Giá thành tương đối thấp
Ứng dụng
- Giám sát nhiệt độ thiết bị điện tử
- Bảo vệ quá nhiệt động cơ
- Ứng dụng đo nhiệt độ cục bộ
Cảm biến nhiệt độ hồng ngoại (Infrared Temperature Sensor)
Cảm biến hồng ngoại đo nhiệt độ dựa trên bức xạ hồng ngoại phát ra từ bề mặt vật thể, không cần tiếp xúc trực tiếp.
Đặc điểm chính
- Đo nhiệt độ không tiếp xúc
- Phù hợp với vật thể chuyển động hoặc nhiệt độ rất cao
Ưu điểm
- An toàn, không làm ảnh hưởng đến đối tượng đo
- Đáp ứng nhanh
Ứng dụng
- Đo nhiệt độ kim loại nóng chảy
- Ngành sản xuất thép, thủy tinh
- Kiểm tra nhiệt độ bề mặt trong dây chuyền tự động
Cảm biến nhiệt độ tích hợp (IC Temperature Sensor)
Đây là loại cảm biến tích hợp sẵn mạch điện tử, cho ra tín hiệu analog hoặc digital (I2C, SPI, 1-Wire…).
Đặc điểm chính
- Kích thước nhỏ gọn
- Dễ kết nối với vi điều khiển và hệ thống điều khiển
Ưu điểm
- Dễ lắp đặt và sử dụng
- Phù hợp với hệ thống tự động hóa hiện đại
Ứng dụng
- Tủ điện, bảng mạch điều khiển
- Hệ thống IoT & IIoT
- Giám sát nhiệt độ thiết bị trong nhà máy thông minh
Ưu điểm của cảm biến nhiệt độ trong công nghiệp
Cảm biến nhiệt độ đóng vai trò then chốt trong các hệ thống đo lường và điều khiển công nghiệp nhờ sở hữu nhiều ưu điểm vượt trội so với các phương pháp đo nhiệt thủ công hoặc thiết bị đo thông thường. Những ưu điểm này giúp doanh nghiệp nâng cao hiệu suất sản xuất, đảm bảo chất lượng và giảm thiểu rủi ro trong quá trình vận hành.
Độ chính xác và độ ổn định cao
Cảm biến nhiệt độ công nghiệp được thiết kế để đo nhiệt độ với sai số thấp và duy trì độ chính xác ổn định trong thời gian dài. Đặc biệt với các loại cảm biến như RTD hoặc cảm biến nhiệt độ kỹ thuật số, kết quả đo có độ tin cậy cao, phù hợp cho các quy trình sản xuất yêu cầu kiểm soát nhiệt độ nghiêm ngặt.
Hoạt động bền bỉ trong môi trường khắc nghiệt
Khác với các thiết bị đo nhiệt dân dụng, cảm biến nhiệt độ trong công nghiệp có khả năng chịu được nhiệt độ cao, rung động mạnh, độ ẩm lớn, áp suất cao và môi trường hóa chất ăn mòn. Nhờ cấu tạo chắc chắn và vật liệu chuyên dụng, cảm biến có thể hoạt động liên tục trong các nhà máy mà không bị suy giảm hiệu suất.
Khả năng đo liên tục và phản hồi nhanh
Cảm biến nhiệt độ cho phép giám sát nhiệt độ theo thời gian thực, giúp hệ thống phát hiện sớm các biến động bất thường. Thời gian đáp ứng nhanh giúp bộ điều khiển kịp thời điều chỉnh quá trình, hạn chế sự cố và giảm thiểu nguy cơ hư hỏng thiết bị hoặc sản phẩm lỗi.
Dễ dàng tích hợp với hệ thống tự động hóa
Hầu hết các cảm biến nhiệt độ công nghiệp đều hỗ trợ các chuẩn tín hiệu phổ biến như 4–20mA, 0–10V hoặc giao thức truyền thông số. Điều này giúp cảm biến dễ dàng tích hợp với PLC, SCADA, DCS và các hệ thống giám sát trung tâm, tạo nên một quy trình vận hành tự động và đồng bộ.
Góp phần nâng cao chất lượng sản phẩm
Việc kiểm soát nhiệt độ chính xác trong từng công đoạn sản xuất giúp đảm bảo tính đồng nhất và chất lượng ổn định của sản phẩm. Đây là yếu tố đặc biệt quan trọng trong các ngành như thực phẩm, dược phẩm, nhựa, kim loại và hóa chất.
Tối ưu hiệu suất và tiết kiệm chi phí vận hành
Nhờ giám sát nhiệt độ hiệu quả, doanh nghiệp có thể tối ưu quá trình sản xuất, giảm hao phí năng lượng và hạn chế thời gian dừng máy do sự cố. Về lâu dài, điều này giúp giảm chi phí bảo trì, kéo dài tuổi thọ thiết bị và nâng cao hiệu quả đầu tư.

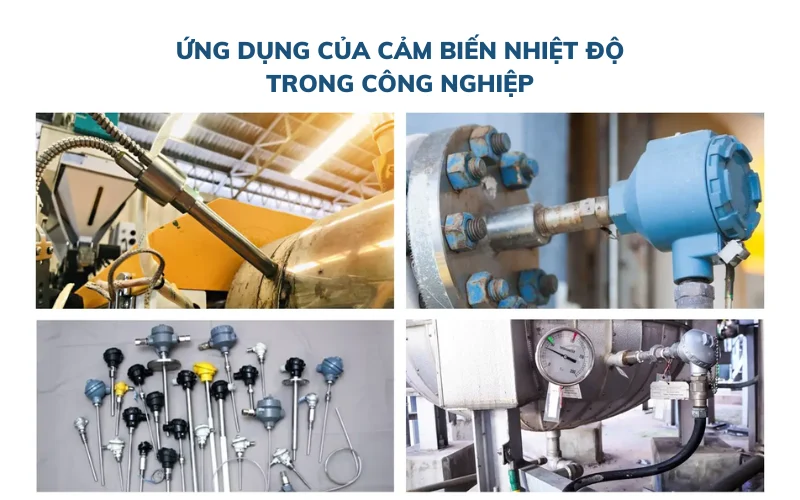

Ứng dụng của cảm biến nhiệt độ trong công nghiệp
Cảm biến nhiệt độ được ứng dụng rộng rãi trong hầu hết các lĩnh vực sản xuất và vận hành công nghiệp. Việc đo lường và kiểm soát nhiệt độ chính xác không chỉ giúp đảm bảo chất lượng sản phẩm mà còn đóng vai trò quan trọng trong việc duy trì an toàn thiết bị, tối ưu năng lượng và nâng cao hiệu suất vận hành.
Ngành sản xuất và chế biến thực phẩm
Trong ngành thực phẩm, nhiệt độ ảnh hưởng trực tiếp đến chất lượng, hương vị và độ an toàn của sản phẩm. Cảm biến nhiệt độ được sử dụng để giám sát quá trình nấu, hấp, sấy, làm lạnh và bảo quản. Việc kiểm soát nhiệt độ chính xác giúp đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm và kéo dài thời gian bảo quản sản phẩm.
Ngành dược phẩm và y sinh
Trong sản xuất dược phẩm, nhiệt độ cần được kiểm soát nghiêm ngặt ở từng công đoạn như lên men, pha chế, tiệt trùng và bảo quản thuốc. Cảm biến nhiệt độ giúp đảm bảo điều kiện sản xuất ổn định, đáp ứng các tiêu chuẩn GMP và giảm thiểu rủi ro ảnh hưởng đến chất lượng dược phẩm.
Ngành nhựa, cao su và vật liệu
Quá trình gia nhiệt, ép khuôn và làm nguội trong ngành nhựa và cao su đòi hỏi kiểm soát nhiệt độ chính xác. Cảm biến nhiệt độ giúp duy trì điều kiện tối ưu cho từng loại vật liệu, hạn chế lỗi sản phẩm và nâng cao hiệu suất dây chuyền sản xuất.
Ngành luyện kim và gia công kim loại
Trong các lò nung, lò nhiệt luyện và quá trình đúc kim loại, cảm biến nhiệt độ được sử dụng để đo và giám sát nhiệt độ ở mức rất cao. Việc kiểm soát nhiệt độ chính xác giúp đảm bảo chất lượng cơ tính của kim loại và giảm nguy cơ hư hỏng thiết bị.
Ngành điện và năng lượng
Cảm biến nhiệt độ đóng vai trò quan trọng trong việc giám sát nhiệt độ của máy biến áp, động cơ, tua-bin và hệ thống phát điện. Nhờ đó, hệ thống có thể phát hiện sớm tình trạng quá nhiệt, ngăn ngừa sự cố và đảm bảo vận hành an toàn, ổn định.
Ngành hóa chất và dầu khí
Trong môi trường hóa chất, nhiệt độ ảnh hưởng trực tiếp đến phản ứng và độ an toàn của quá trình sản xuất. Cảm biến nhiệt độ được sử dụng để kiểm soát phản ứng hóa học, chưng cất và lưu trữ hóa chất, giúp hạn chế rủi ro cháy nổ và đảm bảo chất lượng sản phẩm.
Hệ thống tự động hóa và robot công nghiệp
Trong các dây chuyền tự động hóa, cảm biến nhiệt độ được tích hợp vào PLC và hệ thống điều khiển để giám sát nhiệt độ thiết bị, động cơ và môi trường làm việc. Điều này giúp robot và máy móc vận hành ổn định, giảm hao mòn và nâng cao tuổi thọ thiết bị.
Xem thêm:
- Tự động hóa trong sản xuất ô tô – Lợi ích & Ứng dụng
- Tự động hóa trong sản xuất điện tử – Lợi ích & Ứng dụng
- Tự động hóa trong Logistics – Giải pháp cung ứng tối ưu, giảm chi phí
Xu hướng cảm biến nhiệt độ trong công nghiệp 4.0
Trong kỷ nguyên Công nghiệp 4.0, cảm biến nhiệt độ không còn đơn thuần là thiết bị đo lường truyền thống mà đã trở thành thành phần thông minh trong hệ thống thu thập và phân tích dữ liệu. Những xu hướng mới này góp phần biến các nhà máy truyền thống thành môi trường sản xuất kết nối, linh hoạt và hiệu quả hơn.
Cảm biến nhiệt độ thông minh (Smart Sensors)
Khác với cảm biến nhiệt độ truyền thống, cảm biến thông minh tích hợp sẵn vi xử lý, cho phép xử lý dữ liệu ngay tại thiết bị, loại bỏ nhiễu và tối ưu tín hiệu trước khi truyền về hệ thống điều khiển. Thiết bị này có khả năng tự chẩn đoán lỗi, tự hiệu chuẩn và gửi cảnh báo sớm khi phát hiện bất thường. Điều này giúp giảm sai số đo, tối ưu thời gian bảo trì và tăng độ tin cậy của hệ thống.
Kết nối IIoT – Internet Vạn Vật Công nghiệp
Một trong những xu hướng quan trọng nhất là việc kết nối cảm biến nhiệt độ với nền tảng IIoT, cho phép thu thập và phân tích dữ liệu theo thời gian thực từ xa. Các cảm biến được trang bị giao thức truyền thông không dây (Wi-Fi, LoRaWAN, NB-IoT…) hoặc kết nối có dây (Ethernet/IP, Modbus TCP) để truyền dữ liệu trực tiếp đến hệ thống đám mây hoặc server trung tâm. Nhờ đó, người vận hành có thể theo dõi nhiệt độ, nhật ký hoạt động và cảnh báo từ bất kỳ đâu, góp phần nâng cao hiệu suất quản lý và ra quyết định nhanh chóng.
Phân tích dữ liệu lớn và ứng dụng AI
Dữ liệu nhiệt độ thu thập từ hàng loạt cảm biến được tích hợp vào các hệ thống phân tích dữ liệu lớn (Big Data) và AI để dự đoán xu hướng, phát hiện bất thường sớm và tối ưu quy trình sản xuất. Việc áp dụng mô hình học máy (Machine Learning) giúp dự đoán lỗi thiết bị trước khi xảy ra sự cố, từ đó rút ngắn thời gian dừng máy và giảm chi phí bảo trì.
Giám sát từ xa và bảo trì dự đoán (Predictive Maintenance)
Với dữ liệu nhiệt độ liên tục và phân tích thông minh, hệ thống có thể dự đoán khi nào một thiết bị có nguy cơ quá nhiệt, bị hao mòn hoặc sắp hỏng. Điều này giúp doanh nghiệp chuyển từ bảo trì theo lịch định kỳ sang bảo trì dự đoán, chỉ can thiệp khi thật sự cần thiết, giảm thời gian ngừng hoạt động và chi phí bảo trì không cần thiết.
Tích hợp vào hệ thống tự động hóa và SCADA/DCS
Cảm biến nhiệt độ ngày càng dễ dàng tích hợp vào các hệ thống điều khiển trung tâm như SCADA, DCS hay MES. Nhờ vậy, nhiệt độ không chỉ được hiển thị đơn thuần trên các màn hình giám sát, mà còn trở thành dữ liệu đầu vào quan trọng cho các thuật toán điều khiển quá trình, tối ưu năng lượng, và lập kế hoạch sản xuất hiệu quả.
Chuẩn hóa và an ninh mạng công nghiệp
Trong môi trường kết nối IoT/IIoT, việc bảo mật dữ liệu cảm biến trở nên cấp thiết hơn bao giờ hết. Các cảm biến nhiệt độ hiện đại được thiết kế theo các tiêu chuẩn an ninh mạng công nghiệp, hỗ trợ mã hóa dữ liệu, xác thực thiết bị và bảo vệ chống truy cập trái phép. Điều này giúp bảo vệ hệ thống tránh khỏi các cuộc tấn công mạng có thể gây gián đoạn sản xuất.
Có thể thấy, cảm biến nhiệt độ giữ vai trò then chốt trong việc giám sát, điều khiển và tối ưu các quy trình sản xuất hiện đại. Nhờ khả năng đo lường chính xác, phản hồi nhanh và hoạt động ổn định trong môi trường khắc nghiệt, thiết bị này giúp doanh nghiệp kiểm soát chất lượng sản phẩm, đảm bảo an toàn vận hành và giảm thiểu rủi ro sự cố. Việc đầu tư và ứng dụng cảm biến nhiệt độ một cách đúng đắn chính là nền tảng quan trọng để doanh nghiệp xây dựng hệ thống sản xuất an toàn, hiệu quả và bền vững, đồng thời là bước đi cần thiết trên hành trình hướng tới nhà máy thông minh trong tương lai.
