Trong bối cảnh tự động hóa ngày càng phát triển, cảm biến tiệm cận đã trở thành một trong những thiết bị không thể thiếu trong các dây chuyền sản xuất hiện đại. Nhờ khả năng phát hiện vật thể ở khoảng cách gần mà không cần tiếp xúc, loại cảm biến này giúp doanh nghiệp tăng độ chính xác, giảm hao mòn cơ khí và tối ưu hiệu suất vận hành. Từ máy móc phổ thông đến dây chuyền tự động hóa phức tạp, cảm biến tiệm cận xuất hiện ở hầu hết các ngành công nghiệp như cơ khí, đóng gói, điện tử, ô tô, thực phẩm – đồ uống, và nhiều lĩnh vực khác. Cùng Robotic Nguyên Hạnh khám phá chi tiết hơn về thiết bị này trong bài viết sau.

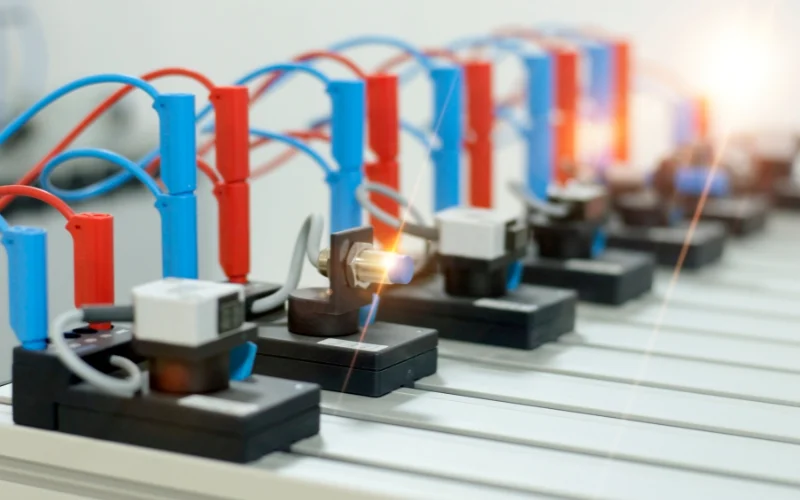

Cảm biến tiệm cận là gì?
Cảm biến tiệm cận (Proximity Sensor) là thiết bị điện tử dùng để phát hiện sự xuất hiện, chuyển động hoặc khoảng cách của vật thể mà không cần chạm trực tiếp. Khi một vật tiến lại gần trong phạm vi cảm nhận, cảm biến sẽ tạo ra tín hiệu đầu ra để điều khiển máy móc, cảnh báo hoặc ghi nhận dữ liệu. Nói một cách đơn giản, cảm biến tiệm cận chính là “bộ phận giác quan” của máy móc, giúp nhà máy nhận biết thế giới xung quanh một cách chính xác, nhanh chóng và an toàn.
Khác với công tắc cơ khí phải tiếp xúc vật lý mới hoạt động, cảm biến tiệm cận sử dụng trường điện từ, sóng siêu âm, tia hồng ngoại, ánh sáng hoặc từ tính để nhận biết đối tượng. Nhờ vậy, thiết bị hoạt động bền bỉ hơn, ít hao mòn và phù hợp với môi trường công nghiệp có bụi, dầu, độ ẩm hoặc rung động.
Nhờ tính linh hoạt, cấu tạo gọn nhẹ và khả năng tích hợp dễ dàng với PLC, robot, máy móc công nghiệp, cảm biến tiệm cận đã trở thành thành phần tiêu chuẩn trong mọi hệ thống tự động hóa — từ dây chuyền lắp ráp, sản xuất linh kiện, đóng gói, xử lý vật liệu cho đến logistics và kho thông minh.
Xem thêm: Các loại cảm biến trong công nghiệp sản xuất hiện đại
Cấu tạo và nguyên lý hoạt động cơ bản
Cấu tạo của cảm biến tiệm cận
Mặc dù có nhiều loại cảm biến tiệm cận khác nhau (cảm ứng, điện dung, quang, từ, siêu âm), nhưng hầu hết đều có cấu trúc chung gồm các bộ phận sau:
a. Vỏ cảm biến (Housing)
- Được làm từ kim loại hoặc nhựa chống va đập.
- Có nhiều kích thước tiêu chuẩn như M8, M12, M18, M30…
- Bảo vệ các linh kiện bên trong khỏi bụi, nước, dầu và rung động.
b. Bộ phận phát – thu (Emitter/Receiver)
- Tùy loại cảm biến mà có cuộn dây điện từ, điện cực, diode hồng ngoại, LED phát sáng, đầu dò siêu âm…
- Đây là phần tạo ra trường điện từ, ánh sáng hoặc sóng để phát hiện vật thể.
c. Mạch xử lý tín hiệu (Signal Processing Circuit)
- Có nhiệm vụ khuếch đại tín hiệu, lọc nhiễu và chuyển đổi tín hiệu thành dạng ON/OFF hoặc analog.
- Một số cảm biến hiện đại tích hợp IO-Link giúp truyền dữ liệu tới PLC hoặc SCADA.
d. Đèn báo trạng thái (Indicator LED)
- Hiển thị trạng thái hoạt động: có phát hiện vật thể hay không.
- Giúp kiểm tra và bảo trì nhanh.
e. Đầu nối hoặc dây tín hiệu (Connector/ Cable)
- Tín hiệu ra thường là NPN, PNP, NO hoặc NC.
- Dễ dàng kết nối với PLC, relay, contactor hoặc bộ điều khiển khác.
Nguyên lý hoạt động của cảm biến tiệm cận
Mỗi loại cảm biến tiệm cận sử dụng một nguyên lý khác nhau để phát hiện vật thể. Dưới đây là cách hoạt động của từng nhóm phổ biến:
a. Cảm biến tiệm cận cảm ứng (Inductive)
- Tạo ra trường điện từ ở đầu cảm biến.
- Khi kim loại đi vào vùng này, dòng Foucault sinh ra làm thay đổi tần số dao động.
- Mạch xử lý nhận biết sự thay đổi → kết luận có vật thể.
Ứng dụng: Phát hiện kim loại, dùng nhiều trong máy CNC, cơ khí, robot.
b. Cảm biến tiệm cận điện dung (Capacitive)
- Hoạt động dựa trên sự thay đổi điện dung giữa điện cực cảm biến và vật thể.
- Khi vật tới gần, điện dung tăng → cảm biến phát hiện.
Ứng dụng: Phát hiện vật kim & phi kim như gỗ, nhựa, hạt nhựa, nước, bao bì…
c. Cảm biến quang (Photoelectric)
Hoạt động bằng ánh sáng, gồm 3 loại:
- Thu – phát chung (Diffuse): Phản xạ từ vật thể về cảm biến.
- Phản xạ gương (Retro-reflective): Dùng gương phản chiếu.
- Thu – phát độc lập (Through-beam): Tín hiệu bị cắt bởi vật thể.
Ứng dụng: Phát hiện sản phẩm ở khoảng cách xa, đếm bao bì, kiểm tra nhãn.
d. Cảm biến từ (Magnetic / Reed Switch)
- Nhận biết từ trường từ nam châm.
- Khi nam châm đến gần, lá reed bên trong đóng/ngắt mạch.
Ứng dụng: Cửa từ, xy-lanh khí nén, robot.
e. Cảm biến siêu âm (Ultrasonic)
- Phát sóng âm tần số cao và đo thời gian phản hồi.
- Dựa vào độ trễ để tính khoảng cách hoặc phát hiện vật.
Ứng dụng: Đo mức chất lỏng, đo khoảng cách, phát hiện vật không phụ thuộc màu sắc.
Các loại cảm biến tiệm cận phổ biến trong công nghiệp
Trong môi trường công nghiệp, cảm biến tiệm cận được phân loại dựa trên nguyên lý phát hiện vật thể. Mỗi loại có ưu điểm, hạn chế và phạm vi ứng dụng riêng. Dưới đây là 5 nhóm cảm biến tiệm cận phổ biến nhất đang được sử dụng rộng rãi trong các dây chuyền sản xuất hiện đại.

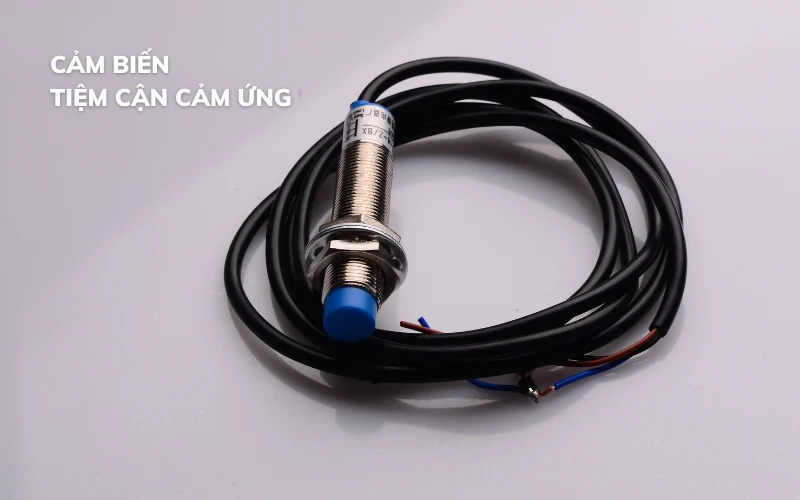

Cảm biến tiệm cận cảm ứng (Inductive Proximity Sensor)
Nguyên lý hoạt động
Cảm biến tạo ra trường điện từ ở đầu dò. Khi một vật kim loại tiến vào vùng này, dòng Foucault xuất hiện và làm thay đổi tín hiệu dao động — từ đó cảm biến phát hiện vật thể.
Ưu điểm
- Phát hiện kim loại cực chính xác.
- Độ bền rất cao, chống bụi – dầu – rung.
- Tốc độ phản hồi nhanh, ít hỏng hóc.
Nhược điểm
- Chỉ phát hiện kim loại, không nhận biết được nhựa, gỗ, giấy.
- Khoảng cách phát hiện ngắn (thường 2–20 mm).
Ứng dụng
- Máy CNC, gia công cơ khí.
- Kiểm tra vị trí sản phẩm kim loại.
- Dùng làm limit switch cho robot & xy-lanh.
Cảm biến tiệm cận điện dung (Capacitive Proximity Sensor)
Nguyên lý hoạt động
Cảm biến đo sự thay đổi điện dung khi vật thể (dù là kim loại hoặc phi kim) tiến gần đầu dò.
Ưu điểm
- Phát hiện đa vật liệu: Nhựa, gỗ, nước, bao bì, giấy, thùng carton…
- Khoảng cách phát hiện đa dạng hơn cảm ứng.
Nhược điểm
- Dễ bị ảnh hưởng bởi độ ẩm hoặc bụi trên bề mặt.
- Độ ổn định thấp hơn cảm biến cảm ứng.
Ứng dụng
- Phát hiện mức liệu (bột, hạt, nước).
- Theo dõi vật liệu phi kim trên băng tải.
- Dây chuyền bao bì, nhựa, thực phẩm.

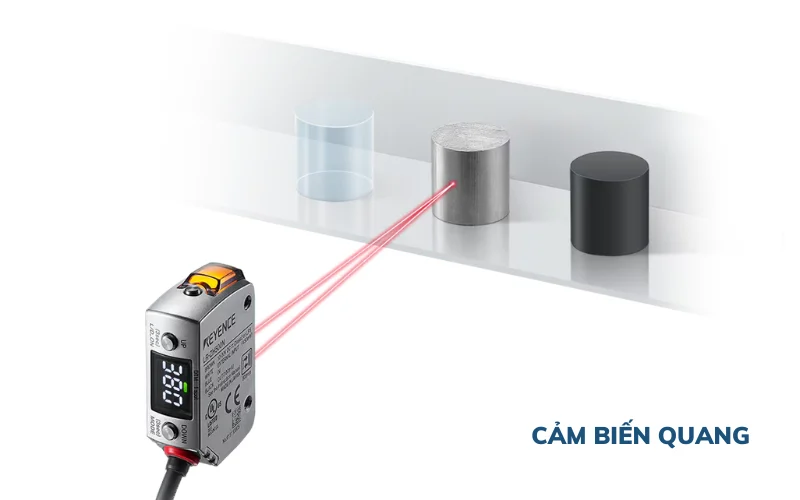

Cảm biến quang (Photoelectric Sensor)
Cảm biến quang hoạt động bằng ánh sáng — gồm 3 dạng chính:
- Thu – phát chung (Diffuse): Ánh sáng phát ra phản xạ trực tiếp từ vật thể về cảm biến.
- Phản xạ gương (Retro-reflective): Tín hiệu phản xạ nhờ vào gương phản chiếu.
- Thu – phát độc lập (Through-beam): Một bên phát, một bên thu — vật đi qua sẽ chắn tia sáng.
Ưu điểm
- Khoảng cách phát hiện xa (lên đến vài mét).
- Phát hiện vật nhỏ, mỏng, tốc độ cao.
- Không bị giới hạn bởi vật liệu kim loại.
Nhược điểm
- Dễ bị ảnh hưởng bởi ánh sáng môi trường.
- Bề mặt vật thể quá bóng hoặc quá tối có thể gây sai lệch.
Ứng dụng
- Đếm sản phẩm trên dây chuyền.
- Kiểm tra nhãn, bao bì.
- Phát hiện vật trong kho vận – logistics.
- Dải phân loại tự động.
Cảm biến từ (Magnetic Proximity Sensor – Reed Switch)
Nguyên lý hoạt động
Cảm biến sử dụng từ trường của nam châm để đóng/mở mạch điện bên trong.
Ưu điểm
- Khoảng cách phát hiện vừa phải.
- Hoạt động tốt trong môi trường bụi, ẩm.
- Không bị ảnh hưởng bởi vật liệu màu sắc.
Nhược điểm
- Chỉ hoạt động khi có nam châm.
- Phản hồi chậm hơn cảm ứng hoặc quang.
Ứng dụng
- Giám sát hành trình của xy-lanh khí nén.
- Công tắc cửa trong máy móc hoặc hệ thống an toàn.
- Robot và thiết bị tự động hóa nhỏ.

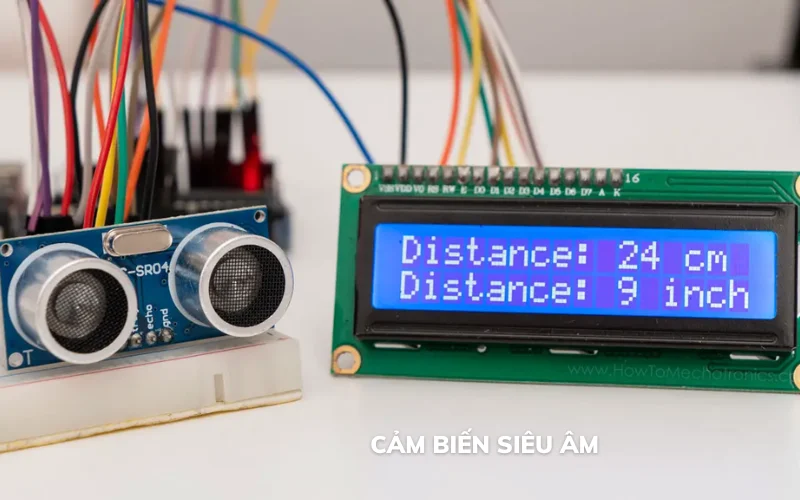

Cảm biến siêu âm (Ultrasonic Sensor)
Nguyên lý hoạt động
Cảm biến phát sóng âm tần số cao và đo thời gian phản hồi để xác định khoảng cách hoặc phát hiện vật thể.
Ưu điểm
- Phát hiện mọi loại vật liệu: Kim loại, phi kim, chất lỏng, bao bì…
- Không bị ảnh hưởng bởi màu sắc, độ bóng hoặc ánh sáng.
- Đo được khoảng cách xa.
Nhược điểm
- Chi phí cao hơn các loại cảm biến khác.
- Dễ bị ảnh hưởng bởi gió và môi trường nhiều tiếng ồn.
Ứng dụng
- Đo mức chất lỏng trong tank, silo.
- Đo khoảng cách trong kho thông minh.
- Phát hiện vật trong các dây chuyền tự động hóa.
Ưu điểm khi sử dụng cảm biến tiệm cận trong công nghiệp
Cảm biến tiệm cận ngày càng được sử dụng rộng rãi trong các hệ thống tự động hóa bởi khả năng phát hiện vật thể nhanh chóng, chính xác và bền bỉ. So với công tắc cơ truyền thống, cảm biến tiệm cận mang lại nhiều lợi thế vượt trội, giúp tối ưu hiệu suất và giảm chi phí vận hành cho doanh nghiệp.
Không cần tiếp xúc trực tiếp với vật thể
Đây là ưu điểm lớn nhất của cảm biến tiệm cận. Nhờ cơ chế phát hiện không tiếp xúc, thiết bị:
- Giảm tối đa hao mòn cơ khí.
- Tăng tuổi thọ thiết bị.
- Hoạt động ổn định ngay cả khi dây chuyền chạy liên tục 24/7.
- Hạn chế tai nạn hoặc va chạm gây hỏng hóc máy móc.
Độ bền cao, hoạt động tốt trong môi trường khắc nghiệt
Cảm biến tiệm cận được thiết kế để chịu được:
- Bụi, dầu, hơi nước
- Nhiệt độ cao
- Rung động mạnh
- Tác động cơ học nhẹ
Điều này giúp chúng phù hợp với các ngành như luyện kim, gia công cơ khí, đóng gói, thực phẩm, kho vận…
Tốc độ phản hồi nhanh và độ chính xác cao
Các loại cảm biến tiệm cận, đặc biệt là cảm ứng và quang, có tốc độ phản hồi chỉ vài mili giây, giúp:
- Phát hiện vật thể ngay lập tức
- Đếm sản phẩm tốc độ cao
- Kiểm soát băng tải, đóng gói, phân loại nhanh và chính xác
- Đảm bảo đồng bộ với robot và hệ thống tự động hóa nhanh
Đa dạng loại cảm biến – linh hoạt theo từng ứng dụng
Cảm biến tiệm cận có nhiều nhiều loại như: cảm ứng, điện dung, quang, từ, siêu âm…
Nhờ vậy, chúng có thể đáp ứng hầu hết nhu cầu trong công nghiệp:
- Phát hiện kim loại
- Phát hiện vật phi kim (nhựa, gỗ, carton, nước…)
- Đo mức, đo khoảng cách
- Nhận biết vật trong môi trường nhiều bụi hoặc ánh sáng mạnh
Dễ lắp đặt, vận hành và bảo trì
Cảm biến có kích thước nhỏ gọn, dây nối đơn giản, kết nối phổ biến NPN/PNP – NO/NC.
Do đó:
- Kỹ thuật viên dễ dàng tích hợp với PLC, relay, robot
- Thay thế nhanh khi cần bảo trì
- Tiết kiệm thời gian lắp đặt
Chi phí hợp lý – hiệu quả đầu tư cao
So với camera công nghiệp hay công tắc cơ chuyên dụng, cảm biến tiệm cận:
- Có giá thành thấp
- Hoạt động bền bỉ
- Không tốn chi phí bảo trì phức tạp
→ Giúp doanh nghiệp tối ưu chi phí vận hành dài hạn.
Kết nối tốt với hệ thống tự động hóa
Các cảm biến hiện đại dễ dàng kết nối với:
- PLC
- Bộ đếm (Counter)
- HMI
- Module IO
- Robot công nghiệp
- Hệ thống SCADA – IIoT thông minh
Một số dòng còn hỗ trợ IO-Link, giúp thu thập dữ liệu và tự chẩn đoán lỗi theo chuẩn công nghiệp 4.0.

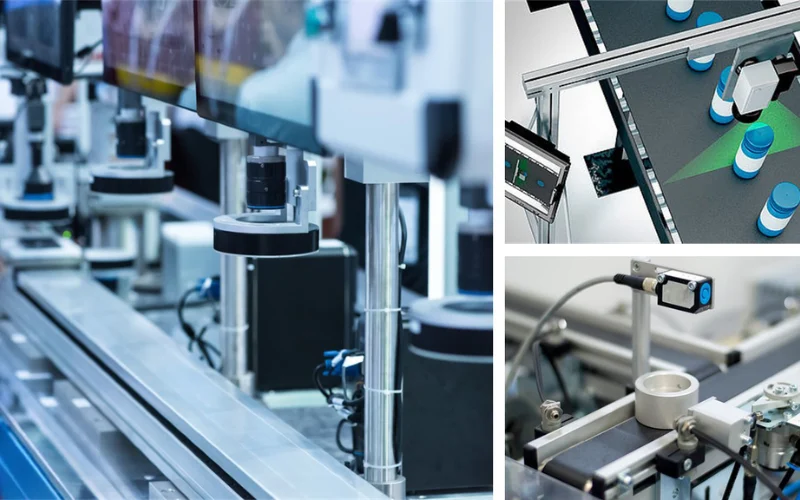

Ứng dụng của cảm biến tiệm cận trong công nghiệp
Cảm biến tiệm cận là một trong những thiết bị được sử dụng rộng rãi nhất trong các hệ thống tự động hóa. Nhờ khả năng phát hiện vật thể nhanh, chính xác và không cần tiếp xúc, cảm biến đóng vai trò quan trọng trong vận hành dây chuyền, kiểm soát chất lượng và đảm bảo an toàn cho máy móc. Dưới đây là những ứng dụng tiêu biểu trong các lĩnh vực công nghiệp hiện nay.
Ứng dụng trong dây chuyền sản xuất và lắp ráp
Cảm biến tiệm cận được dùng để:
- Phát hiện sự có mặt của chi tiết trên dây chuyền.
- Quét vị trí linh kiện trước khi robot lắp ráp.
- Đếm số lượng sản phẩm đi qua từng trạm.
- Kiểm tra xem sản phẩm đã vào đúng vị trí hay chưa.
Trong môi trường sản xuất tốc độ cao, cảm biến giúp giảm lỗi, tăng độ chính xác và đồng bộ hoạt động giữa các máy.
Ứng dụng trong tự động hóa nhà máy
Trong nhà máy tự động, cảm biến tiệm cận đóng vai trò điều khiển và giám sát:
- Bật/tắt băng tải khi có vật đi qua.
- Kích hoạt xy-lanh khí nén hoặc motor.
- Phát hiện vật cản để dừng máy tránh tai nạn.
- Kiểm tra trạng thái cửa an toàn, nắp máy.
Các cảm biến này giúp hệ thống hoạt động trơn tru và đảm bảo an toàn cho người vận hành.
Ứng dụng trong robot và máy CNC
Trong robot công nghiệp và máy CNC, cảm biến tiệm cận giữ vai trò đặc biệt quan trọng:
- Xác định điểm home (home position) khi khởi động.
- Làm công tắc hành trình (limit switch) để chống vượt hành trình.
- Phát hiện chi tiết trước khi gắp hoặc đưa vào gia công.
- Giám sát trạng thái kẹp trong máy gia công.
Nhờ độ chính xác cao, cảm biến giúp robot vận hành chính xác từng mm.
Ứng dụng trong ngành bao bì – in ấn
Trong dây chuyền đóng gói, in nhãn, dán tem:
- Cảm biến quang phát hiện bao bì nhanh ở tốc độ cao.
- Kiểm tra tem/nhãn có được dán đúng vị trí không.
- Đếm sản phẩm đóng gói theo lô.
- Giám sát vị trí mép bao bì (edge detection).
Các nhà máy thực phẩm, dược phẩm, FMCG sử dụng cảm biến cực kỳ phổ biến ở công đoạn này.
Ứng dụng trong kho vận và logistics
Trong hệ thống kho thông minh, cảm biến tiệm cận được ứng dụng để:
- Nhận biết pallet hoặc thùng hàng trên băng tải.
- Xác định vị trí sản phẩm trong hệ thống phân loại (sorting).
- Đo khoảng cách, hỗ trợ AGV/AMR tránh vật cản.
- Kiểm soát đóng/mở cửa kho tự động.
Kết hợp với cảm biến siêu âm và cảm biến quang, hệ thống logistics hoạt động nhanh hơn, chính xác hơn.
Ứng dụng trong công nghiệp thép, cơ khí nặng
Trong môi trường khắc nghiệt như thép, đúc, luyện kim:
- Cảm biến cảm ứng phát hiện kim loại trong môi trường nhiệt cao.
- Giám sát vị trí phôi thép trên dây chuyền.
- Kiểm tra khuôn, kiểm tra kẹp trong máy đột – dập.
- Tự động hóa các máy cơ khí cỡ lớn.
Khả năng chống bụi – dầu – rung của cảm biến giúp đảm bảo hoạt động ổn định.
Ứng dụng trong ngành thực phẩm – đồ uống
Ở các dây chuyền chế biến F&B:
- Cảm biến điện dung kiểm tra mức bột, hạt, chất lỏng.
- Cảm biến quang kiểm tra vị trí chai, lon, nắp.
- Đếm số lượng sản phẩm đóng gói.
- Giám sát vệ sinh và an toàn thực phẩm qua cảm biến không tiếp xúc.
Ứng dụng trong nông nghiệp – môi trường
- Đo mức nước ao hồ, bồn chứa.
- Giám sát các băng tải phân loại nông sản.
- Phát hiện vật cản cho robot nông nghiệp.
- Kiểm tra độ đầy của thùng chứa phân bón, thức ăn chăn nuôi.
Có thể bạn quan tâm:
- Tự động hóa trong sản xuất: Lợi ích & Thách thức
- Tự động hóa trong ngành bao bì – Lợi ích & Ứng dụng
- Tự động hóa trong Logistics – Giải pháp cung ứng tối ưu, giảm chi phí
- Giải pháp tự động hóa trong ngành công nghiệp thực phẩm
- Xu hướng tự động hóa trong nông nghiệp – Lợi ích & Ứng dụng
Xu hướng cảm biến tiệm cận trong công nghiệp 4.0
Bước vào kỷ nguyên Công nghiệp 4.0, cảm biến tiệm cận không chỉ còn là thiết bị phát hiện vật thể đơn thuần. Chúng đang phát triển mạnh mẽ theo hướng thông minh hơn – chính xác hơn – kết nối tốt hơn, trở thành một mắt xích quan trọng trong hệ sinh thái tự động hóa và chuyển đổi số của nhà máy hiện đại. Dưới đây là những xu hướng nổi bật trong giai đoạn 2025–2030.
Cảm biến tiệm cận thông minh (Smart Proximity Sensor)
Các cảm biến thế hệ mới tích hợp khả năng:
- Tự hiệu chỉnh độ nhạy theo môi trường.
- Theo dõi tình trạng hoạt động (self-diagnostics).
- Cảnh báo sớm khi có dấu hiệu lỗi hoặc suy giảm chất lượng.
- Phát hiện đa vật liệu với độ chính xác cao hơn.
Nhờ khả năng tự tối ưu, cảm biến thông minh giúp giảm chi phí bảo trì và tăng độ ổn định của dây chuyền sản xuất.
Tích hợp giao tiếp IO-Link
IO-Link đang trở thành tiêu chuẩn kết nối mới cho cảm biến trong công nghiệp 4.0.
Lợi ích IO-Link:
- Truyền thông hai chiều giữa cảm biến và PLC.
- Lấy dữ liệu chi tiết: độ nhạy, số lần kích hoạt, mã lỗi…
- Tự cấu hình cảm biến khi thay thế (Auto-parameterization).
- Giảm thời gian dừng máy tới 70%.
IO-Link biến cảm biến tiệm cận từ thiết bị ON/OFF đơn giản thành một nguồn dữ liệu quan trọng trong nhà máy thông minh.
Khả năng kết nối với hệ thống IIoT – SCADA
Cảm biến ngày nay có thể:
- Gửi dữ liệu thời gian thực lên hệ thống IIoT.
- Theo dõi hiệu suất thiết bị (OEE).
- Phát hiện bất thường từ xa.
- Lưu trữ dữ liệu lên cloud phục vụ phân tích.
Xu hướng này giúp nhà máy chuyển từ bảo trì phản ứng sang bảo trì dự đoán (Predictive Maintenance).
Độ chính xác cao hơn – khả năng chống nhiễu tốt hơn
Các nhà sản xuất cảm biến hiện tập trung vào:
- Tăng khả năng chống nhiễu từ biến tần, motor công suất lớn.
- Cải thiện độ ổn định trong môi trường khắc nghiệt như dầu, bụi, rung, nhiệt cao.
- Tối ưu cảm biến quang để không bị ảnh hưởng bởi ánh sáng mạnh hoặc vật có màu sắc khó nhận.
Nhờ đó, cảm biến thế hệ mới cho ra tín hiệu ổn định hơn nhiều lần so với thế hệ cũ.
Thu nhỏ kích thước – tăng tính linh hoạt
Xu hướng sản xuất robot nhỏ gọn, máy móc mini và thiết bị tự động hóa chi tiết thúc đẩy cảm biến:
- Thu nhỏ đến kích thước siêu nhỏ (micro sensors).
- Dễ lắp ở không gian hẹp.
- Tăng độ linh hoạt cho máy móc hiện đại.
Đặc biệt quan trọng trong ngành điện tử, lắp ráp linh kiện và sản xuất thiết bị y tế.
Tối ưu hóa năng lượng và tuổi thọ
Các cảm biến tiệm cận thế hệ mới chú trọng:
- Tiêu thụ điện năng thấp.
- Linh kiện bền hơn → tuổi thọ dài hơn.
- Ít sinh nhiệt khi hoạt động liên tục 24/7.
- Hạn chế lỗi do quá áp hoặc môi trường khắc nghiệt.
Điều này giúp doanh nghiệp giảm chi phí vận hành và bảo trì dài hạn.
Tăng cường khả năng phát hiện đa dạng vật liệu
Nhờ công nghệ mới:
- Cảm biến điện dung và siêu âm phát hiện chính xác hơn trong môi trường có bụi, hơi nước.
- Cảm biến quang nhận diện tốt vật thể trong suốt hoặc tối màu.
- Cảm biến cảm ứng phát hiện được nhiều loại hợp kim trước đây khó nhận.
Xu hướng này mở rộng phạm vi ứng dụng của cảm biến trong nhiều ngành công nghiệp.
Cảm biến tiệm cận là một trong những thiết bị cốt lõi trong hệ thống tự động hóa công nghiệp hiện đại. Nhờ khả năng phát hiện vật thể nhanh, chính xác, bền bỉ và không cần tiếp xúc, cảm biến tiệm cận góp phần tối ưu quy trình sản xuất, giảm lỗi vận hành và nâng cao mức độ an toàn cho máy móc lẫn người lao động. Với sự phát triển của Công nghiệp 4.0, các dòng cảm biến mới đang được tích hợp thêm khả năng kết nối, tự chẩn đoán và hoạt động trong môi trường khắc nghiệt hơn, mở ra nhiều ứng dụng thông minh trong nhà máy.
