Trong bối cảnh nền kinh tế toàn cầu đang dịch chuyển mạnh mẽ sang kỷ nguyên Công nghiệp 4.0, ngành sản xuất vật liệu xây dựng tại Việt Nam cũng đang đứng trước những bước ngoặt lớn. Các doanh nghiệp sản xuất gạch hiện nay phải đối mặt với hàng loạt thách thức mang tính sống còn: chi phí nhân công ngày càng đắt đỏ, sự khan hiếm và quản lý nghiêm ngặt về nguồn nguyên liệu thô, cùng với đó là áp lực giảm thiểu tác động tiêu cực đến môi trường từ các cơ quan quản lý. Việc duy trì các phương thức vận hành thủ công hay các hệ thống máy móc thế hệ cũ không còn đủ sức giúp doanh nghiệp duy trì biên lợi nhuận và năng lực cạnh tranh trên thị trường.
Để bứt phá và phát triển bền vững, việc ứng dụng dây chuyền sản xuất gạch tự động hóa quy mô lớn chính là lời giải tối ưu nhất. Sự xuất hiện của các hệ thống máy làm gạch công nghệ cao không chỉ giúp giải phóng sức lao động, tối ưu hóa chi phí vận hành mà còn đảm bảo chất lượng thành phẩm đồng đều tuyệt đối ở mọi mẻ hàng.
Hiểu rõ những trăn trở đó của các chủ đầu tư, Robotic Nguyên Hạnh tự hào mang đến giải pháp toàn diện về tư vấn, thiết kế và sản xuất các hệ thống máy móc, dây chuyền sản xuất gạch tùy chỉnh theo yêu cầu. Bằng việc tích hợp các giải pháp robotic và công nghệ tự động hóa tiên tiến, chúng tôi đồng hành cùng doanh nghiệp tái cấu trúc quy trình sản xuất, nâng cao hiệu suất hoạt động và kiến tạo những giá trị vững chắc trong tương lai. Bài viết này sẽ cung cấp cái nhìn toàn diện từ cấu tạo, quy trình vận hành cho đến các giải pháp tối ưu hóa dây chuyền sản xuất gạch hiện đại nhất hiện nay.

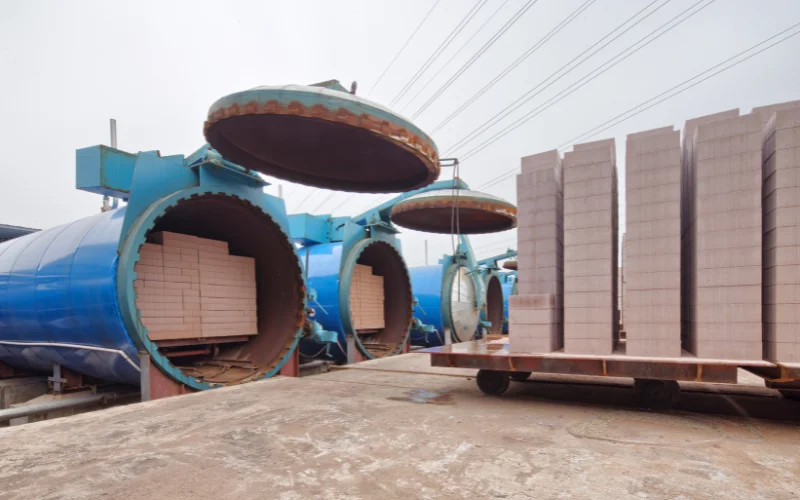

Dây chuyền sản xuất gạch tự động hóa là gì?
Dây chuyền sản xuất gạch tự động hóa là một hệ thống khép kín bao gồm các cụm máy móc, thiết bị cơ khí, cánh tay robot công nghiệp và hệ thống điều khiển lập trình (PLC). Hệ thống này đảm nhận toàn bộ hoặc phần lớn các công đoạn sản xuất gạch từ khâu nạp nguyên liệu thô, định lượng, trộn, tạo hình (ép áp lực cao), bốc xếp sản phẩm lên pallet, cho đến đóng gói thành phẩm mà không cần hoặc chỉ cần rất ít sự can thiệp thủ công của con người.
Sự khác biệt cốt lõi của dây chuyền tự động hóa thế hệ mới so với các dây chuyền bán tự động cũ nằm ở khả năng tự vận hành đồng bộ và liên tục. Nhờ các cảm biến thông minh (Sensors) và hệ điều hành trung tâm, các công đoạn giao tiếp với nhau theo thời gian thực (Real-time), giúp kiểm soát chính xác 100% thông số kỹ thuật của từng viên gạch xuất xưởng.
[Nguyên Liệu Thô] ➔ [Định Lượng & Trộn] ➔ [Ép Tạo Hình] ➔ [Robot Bốc Xếp] ➔ [Kiện Thành Phẩm]
Phân loại các dây chuyền sản xuất gạch phổ biến hiện nay
Để lựa chọn được một hệ thống máy móc phù hợp, doanh nghiệp cần hiểu rõ đặc tính công nghệ và nguyên lý vận hành của từng loại cấu hình nhà máy. Hiện nay, thị trường vật liệu xây dựng phân hóa rõ rệt thành hai giải pháp công nghệ chính: dây chuyền sản xuất gạch không nung (ứng dụng công nghệ xanh) và dây chuyền gạch tuynel (đất sét nung cải tiến công nghệ tự động).

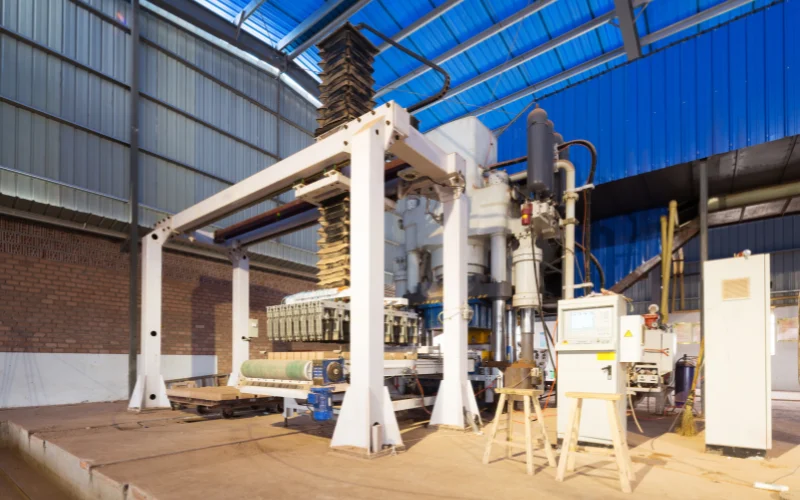

Dây chuyền sản xuất gạch không nung (Gạch block, gạch xi măng cốt liệu)
Đây là giải pháp công nghệ đón đầu xu hướng phát triển bền vững và nhận được sự khuyến khích lớn từ chính phủ nhờ đặc tính không phát thải khí thải độc hại.
- Nguyên lý hoạt động: Dây chuyền áp dụng công nghệ ép thủy lực áp lực cao kết hợp hệ thống rung tầng số lớn (bộ rung kích động). Nguyên liệu đầu vào bao gồm đá mạt, cát, xi măng, tro xỉ nhiệt điện hoặc phế thải công nghiệp được định lượng theo tỷ lệ nghiêm ngặt, trộn đều và đưa vào khuôn ép để định hình viên gạch mà không cần trải qua quá trình nung nhiệt.
- Ưu điểm vượt trội:
- Thân thiện tuyệt đối với môi trường, không tiêu thụ nhiên liệu đốt (than, củi).
- Tốc độ sản xuất nhanh, chu kỳ ép ngắn, đa dạng hóa sản phẩm dễ dàng bằng cách thay đổi khuôn mẫu (gạch ống, gạch thẻ, gạch tự chèn, gạch demi).
- Tiết kiệm diện tích mặt bằng nhà xưởng hơn so với hệ thống lò nung.
Dây chuyền sản xuất gạch tuynel (Gạch đất sét nung công nghệ hiện đại)
Mặc dù là phương thức sản xuất gạch truyền thống, nhưng các nhà máy gạch tuynel hiện đại đã hoàn toàn rũ bỏ phương thức thủ công, thay thế bằng hệ thống tự động hóa tích hợp robot.
- Nguyên lý hoạt động: Đất sét sau khi qua các công đoạn sơ chế (nghiền cám, cấp liệu tự động, nhào đùn hút chân không) sẽ được đùn ép thành dải gạch dài và cắt thành từng viên mộc. Tại đây, thay vì con người bốc xếp, cánh tay robot gắp gạch công suất lớn sẽ tự động xếp gạch mộc lên xe con gòn một cách chính xác trước khi đưa vào lò nung tuynel liên tục.
- Ưu điểm vượt trội:
- Sản lượng cực kỳ lớn, đáp ứng tốt cho các dự án hạ tầng và dân dụng chuộng gạch đỏ truyền thống.
- Việc tích hợp cánh tay robot giúp giảm đến 80% sức lao động ở các khâu nặng nhọc, độc hại (xếp gạch mộc, dỡ gạch thành phẩm).
- Kiểm soát nhiệt độ lò bằng hệ thống cảm biến thông minh, giảm tỷ lệ gạch chín quá lửa hoặc gạch sống xuống dưới 1%.
Bảng so sánh toàn diện hai hệ thống sản xuất gạch
Để giúp doanh nghiệp có góc nhìn trực quan và đưa ra quyết định đầu tư chính xác, dưới đây là bảng đối chiếu các tiêu chí kỹ thuật và vận hành giữa hai hệ thống:
| Tiêu chí so sánh | Dây chuyền sản xuất gạch không nung | Dây chuyền gạch Tuynel công nghệ mới |
| Nguyên liệu đầu vào | Đá mạt, xi măng, cát, tro bay, xỉ thải… | Đất sét, phù sa sông, đất đồi… |
| Nhiên liệu tiêu thụ | Chỉ sử dụng điện năng cho hệ thống máy | Điện năng + Than cám/khí đốt (để nung lò) |
| Cơ chế định hình | Ép thủy lực áp lực cao kết hợp lực rung | Đùn ép dẻo chân không và cắt tạo hình |
| Mức độ tự động hóa | Rất cao: Tự động từ khâu cân định lượng nguyên liệu đến khâu xếp pallet thành phẩm. | Rất cao: Tích hợp cánh tay Robot bốc xếp phôi mộc và phân loại thành phẩm. |
| Tác động môi trường | Không phát thải khói bụi, tiêu hao ít nước. | Có phát thải khói lò (đã được xử lý qua hệ thống lọc đạt chuẩn trước khi xả). |
| Chi phí đầu tư ban đầu | Thấp đến trung bình (Tùy thuộc vào công suất máy ép). | Cao (Đòi hỏi chi phí xây dựng hệ thống lò nung kiên cố). |
| Tính linh hoạt sản phẩm | Thay đổi sản phẩm cực nhanh bằng cách thay khuôn ép (mất từ 1 – 2 tiếng). | Phụ thuộc vào kích thước khuôn đùn, chủ yếu sản xuất gạch xây tiêu chuẩn. |
Tùy thuộc vào định hướng kinh doanh, nguồn tài nguyên nguyên liệu sẵn có tại địa phương và ngân sách đầu tư, doanh nghiệp có thể lựa chọn giải pháp phù hợp. Tại Robotic Nguyên Hạnh, dù doanh nghiệp lựa chọn phương án nào, chúng tôi đều có năng lực tùy chỉnh thiết kế cấu hình hệ thống máy móc để đảm bảo tỷ lệ tự động hóa cao nhất, cắt giảm nhân công tối đa và tối ưu hóa diện tích nhà xưởng cho bạn.
Quy trình vận hành tiêu chuẩn của một dây chuyền sản xuất gạch tự động
Một dây chuyền sản xuất gạch hiện đại hoạt động như một cơ thể thống nhất, nơi mọi công đoạn từ nguyên liệu thô cho đến thành phẩm cuối cùng đều được kiểm soát nghiêm ngặt. Để đạt được hiệu suất tối đa và giảm thiểu tỷ lệ hao hụt, quy trình vận hành tiêu chuẩn hóa của hệ thống tự động bao gồm 5 bước cốt lõi sau:
Bước 1: Cấp nguyên liệu và Định lượng tự động (Batching & Metering)
Mọi mẻ gạch chất lượng đều bắt đầu từ sự chính xác ở khâu phối trộn.
- Nguyên liệu thô (đá mạt, cát, xi măng, tro bay hoặc đất sét) được nạp vào các phễu chứa riêng biệt (PLD Batching Machine).
- Hệ thống cân điện tử thông minh kết hợp cảm biến lực (Loadcell) sẽ tự động đo lường khối lượng từng loại nguyên liệu theo đúng tỷ lệ công thức đã được lập trình sẵn trên tủ điều khiển PLC. Quá trình này diễn ra hoàn toàn tự động, loại bỏ hoàn toàn sai sót do yếu tố con người.
Bước 2: Trộn nguyên liệu công suất lớn (Mixing)
Sau khi định lượng, băng tải lòng máng sẽ chuyển toàn bộ nguyên liệu vào máy trộn hành tinh hoặc máy trộn cưỡng bức trục ngang công suất lớn.
- Hệ thống vòi phun nước áp lực cao tự động cấp nước dựa trên cảm biến đo độ ẩm thời gian thực (Real-time Moisture Sensor).
- Nguyên liệu được đảo đều liên tục ở tốc độ cao để đạt độ đồng nhất và độ ẩm tiêu chuẩn trước khi xả xuống băng tải chuyển sang công đoạn tiếp theo.
Bước 3: Ép tạo hình áp lực cao (Molding & Pressing)
Đây là “trái tim” của toàn bộ dây chuyền, quyết định độ nén và độ bền của viên gạch.
- Hỗn hợp sau khi trộn được đưa vào phễu chứa của máy ép. Hệ thống cấp liệu phụ sẽ rải đều nguyên liệu vào các hộc khuôn.
- Xylanh thủy lực áp lực lớn (thường từ 100 đến hơn 400 tấn tùy quy mô) phối hợp nhịp nhàng với hệ thống rung đa điểm tần số cao. Lực ép và lực rung cực mạnh này giúp đẩy toàn bộ bọt khí ra ngoài, nén chặt các phân tử vật liệu, định hình viên gạch mộc có kích thước chuẩn xác từng milimet và độ kết khối hoàn hảo.

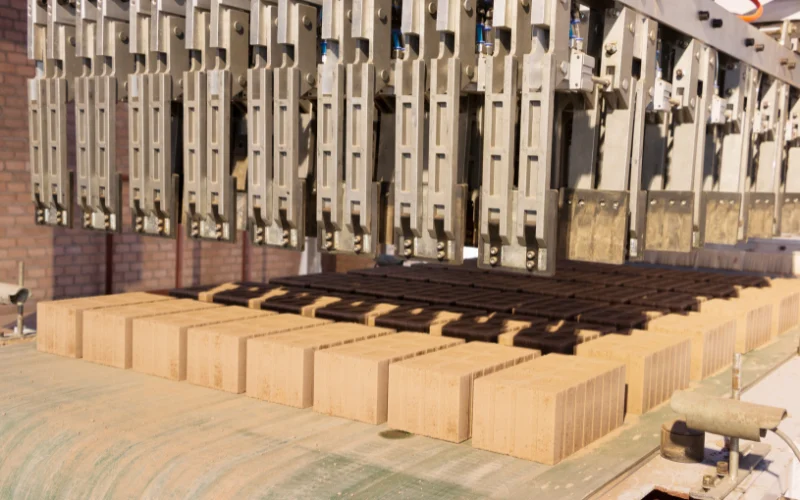

Bước 4: Tự động gắp và xếp khay Pallet (Robotic Palletizing)
Sau khi chu kỳ ép kết thúc, các viên gạch mộc trên khay pallet gỗ/nhựa/composite được đẩy ra khỏi máy chính.
- Tại đây, cánh tay robot (Robotic Arm) hoặc hệ thống máy bốc xếp pallet tự động (Palletizer) sẽ tiến hành gắp, nâng và xếp chồng các khay gạch lên nhau một cách nhẹ nhàng, chính xác.
- Việc ứng dụng robot ở khâu này giúp triệt tiêu hoàn toàn rủi ro làm nứt, mẻ viên gạch mộc khi còn ướt – điều mà nhân công thủ công rất khó bảo đảm khi làm việc ở tốc độ cao.
Bước 5: Bảo dưỡng (Dưỡng hộ) và Đóng gói thành phẩm (Curing & Packaging)
- Các chồng khay gạch được xe nâng (hoặc hệ thống xe phà tự động) di chuyển vào phòng dưỡng hộ (đối với gạch không nung) để kiểm soát nhiệt độ, độ ẩm hoặc đưa lên xe gòn vào lò nung (đối với gạch tuynel).
- Sau khi đạt cường độ chịu lực tiêu chuẩn, gạch thành phẩm sẽ qua máy tách khay. Hệ thống máy quấn màng PE và máy đóng đai tự động sẽ cố định gạch thành từng kiện tiêu chuẩn, sẵn sàng để xuất kho giao cho khách hàng.
Góc nhìn công nghệ từ Robotic Nguyên Hạnh: Đóng vai trò là đơn vị thiết kế và chế tạo máy móc chuyên nghiệp, Robotic Nguyên Hạnh có khả năng tích hợp hệ thống điều khiển trung tâm SCADA/PLC cho toàn bộ 5 bước trên. Giờ đây, chỉ cần một kỹ sư ngồi tại phòng điều khiển trực quan là có thể giám sát toàn bộ thông số vận hành, tốc độ dòng chảy nguyên liệu và phát hiện cảnh báo lỗi sớm của toàn bộ nhà máy, giúp tối ưu hóa nhân sự đến mức tối đa.
Những lưu ý cốt lõi khi đầu tư dây chuyền sản xuất gạch cho doanh nghiệp
Việc đầu tư một dây chuyền sản xuất gạch tự động hóa đòi hỏi nguồn vốn lớn và tầm nhìn dài hạn từ 5 đến 10 năm. Để đảm bảo dự án vận hành mượt mà, nhanh thu hồi vốn và tránh bẫy “chi phí ẩn”, các chủ đầu tư cần đặc biệt lưu ý đến 3 yếu tố cốt lõi sau:
Khảo sát công suất thực tế và quy hoạch mặt bằng nhà xưởng
Sai lầm phổ biến của nhiều doanh nghiệp là lựa chọn công suất máy dựa trên “báo cáo lý thuyết” của nhà cung cấp mà bỏ qua các yếu tố thực tế tại địa phương.
- Bài toán công suất: Doanh nghiệp cần tính toán dựa trên nhu cầu tiêu thụ của thị trường mục tiêu (bán kính 50–100km quanh nhà máy để tối ưu chi phí vận chuyển). Đầu tư một dây chuyền công suất quá lớn (ví dụ: 40 triệu viên/năm) trong khi thị trường chỉ tiêu thụ được một nửa sẽ dẫn đến lãng phí khấu hao. Ngược lại, máy công suất quá nhỏ sẽ khiến doanh nghiệp mất cơ hội khi vào mùa xây dựng cao điểm.
- Layout nhà xưởng: Quy hoạch mặt bằng phải đảm bảo nguyên lý “một chiều”, từ khu vực tập kết nguyên liệu thô, khu vực máy trộn, máy ép, đến bãi dưỡng hộ và kho thành phẩm. Khoảng cách giữa các khu vực phải đủ rộng để xe nâng hoặc hệ thống gắp tự động vận hành mà không bị xung đột giao thông nội bộ.
Khả năng tùy chỉnh và tính linh hoạt của hệ thống máy móc
Thị trường xây dựng liên tục thay đổi thị hiếu. Hôm nay thị trường chuộng gạch ống 4 lỗ, nhưng ngày mai có thể nhu cầu gạch block tự chèn hoặc gạch demi lại tăng cao.
- Cơ chế thay khuôn linh hoạt: Hệ thống máy ép chính cần được thiết kế sao cho việc tháo lắp và thay đổi khuôn mẫu diễn ra nhanh chóng (dưới 2 tiếng) và không đòi hỏi kỹ thuật quá phức tạp.
- Khả năng nâng cấp mô-đun: Hãy ưu tiên các hệ thống máy có thiết kế dạng mô-đun. Nghĩa là ở giai đoạn đầu ngân sách hạn hẹp, bạn có thể đầu tư hệ thống cấp liệu và ép tự động trước (bốc xếp thủ công). Khi nhà máy có dòng tiền tốt, hệ thống cũ vẫn dễ dàng tích hợp thêm cánh tay robot gắp gạch hoặc máy đóng đai tự động mà không cần phải thay thế toàn bộ dây chuyền.
Lựa chọn mức độ tích hợp công nghệ và hệ thống điều khiển
Mức độ tự động hóa quyết định trực tiếp đến biên lợi nhuận của doanh nghiệp thông qua việc cắt giảm chi phí nhân công và giảm tỷ lệ hàng lỗi.
- Hệ điều hành thông minh (PLC): Nên ưu tiên các dây chuyền sử dụng bộ điều khiển PLC và màn hình cảm ứng HMI từ các thương hiệu uy tín toàn cầu (như Siemens, Mitsubishi). Hệ thống này cho phép lưu trữ nhiều công thức phối trộn khác nhau, tự động bù ẩm, tự động chẩn đoán và hiển thị chính xác vị trí xảy ra lỗi kỹ thuật trên màn hình.
- Tính sẵn sàng của linh kiện thay thế: Một ngày nhà máy dừng hoạt động vì hỏng hóc có thể gây thiệt hại hàng chục triệu đồng. Do đó, việc lựa chọn đơn vị chế tạo máy có kho linh kiện sẵn có tại Việt Nam, đội ngũ kỹ sư hỗ trợ xử lý sự cố 24/7 là yếu tố sống còn, thay vì chọn các dòng máy nhập khẩu nguyên chiếc giá rẻ nhưng phải chờ đợi linh kiện thay thế từ nước ngoài hàng tháng trời.
Khuyến nghị từ Robotic Nguyên Hạnh: Đầu tư công nghệ không phải là mua hệ thống đắt nhất, mà là chọn giải pháp phù hợp nhất với nguồn lực của bạn. Trước khi xuống tiền, doanh nghiệp cần yêu cầu đơn vị chế tạo lập bản vẽ mô phỏng 3D dòng chảy vận hành để kiểm tra tính khả thi của dây chuyền ngay trên mặt bằng thực tế của mình.
Giải pháp dây chuyền sản xuất gạch tùy chỉnh từ Robotic Nguyên Hạnh
Tại Robotic Nguyên Hạnh, chúng tôi hiểu rằng không có một công thức chung nào cho mọi nhà máy sản xuất gạch. Mỗi doanh nghiệp đều sở hữu những điều kiện khác biệt về quỹ đất, đặc tính nguồn nguyên liệu địa phương, định hướng sản phẩm mục tiêu và ngân sách đầu tư. Do đó, thay vì cung cấp các hệ thống máy móc nhập khẩu rập khuôn, Nguyên Hạnh mang đến giải pháp thiết kế và chế tạo dây chuyền sản xuất gạch tùy chỉnh (Customized Solution) – tối ưu hóa riêng cho từng bài toán của khách hàng.
Khảo sát, tư vấn và đo ni đóng giày theo thực tế mặt bằng
Chúng tôi không bắt đầu dự án từ những module có sẵn, mà bắt đầu từ việc lắng nghe và khảo sát:
- Đội ngũ kỹ sư của Robotic Nguyên Hạnh sẽ trực tiếp xuống hiện trường để khảo sát địa hình, đo đạc diện tích và đánh giá tính chất vật lý của nguồn nguyên liệu (độ mịn của đá mạt, độ ẩm của cát/đất sét).
- Dựa trên dữ liệu thực tế, chúng tôi lên phương án thiết kế Layout nhà máy trên bản vẽ 3D trực quan. Điều này giúp chủ đầu tư tối ưu hóa từng mét vuông diện tích, sắp xếp dòng chảy vật liệu khoa học, triệt tiêu hoàn toàn các góc chết hoặc hiện tượng “nghẽn cổ chai” khi dây chuyền đi vào vận hành.

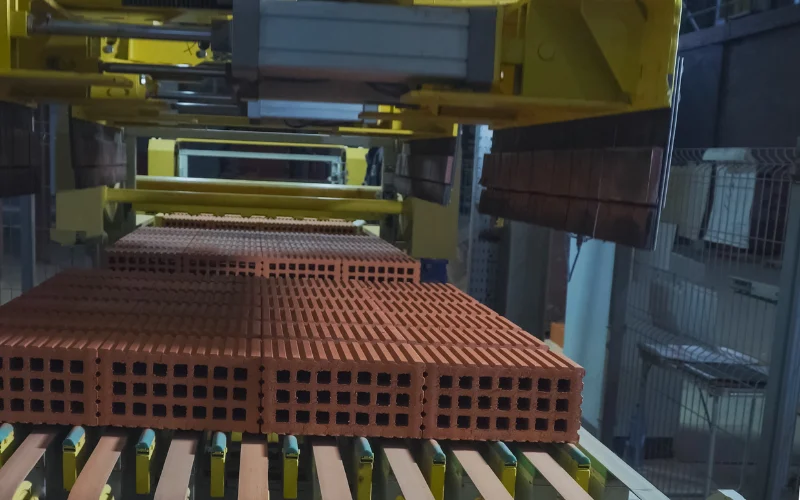

Tích hợp Robot và giải pháp tự động hóa tiên tiến
Là đơn vị chuyên sâu về công nghệ và robot, Robotic Nguyên Hạnh tiên phong trong việc “thông minh hóa” các nhà máy gạch truyền thống:
- Ứng dụng cánh tay robot (Robotic Arm): Thay thế sức người ở các khâu nặng nhọc, độc hại và đòi hỏi tần suất cao như gắp phôi gạch ướt, xếp gạch mộc lên pallet hay dỡ thành phẩm. Hệ thống robot do chúng tôi tích hợp có biên độ chính xác cực cao, tốc độ vận hành ổn định 24/7, giúp giảm tỷ lệ nứt mẻ sản phẩm xuống mức gần như bằng 0.
- Hệ thống điều khiển thông minh: Toàn bộ dây chuyền được quản lý tập trung thông qua tủ điện PLC (sử dụng linh kiện từ các thương hiệu hàng đầu như Siemens, Mitsubishi, Schneider). Giao diện HMI thuần Việt, trực quan, giúp công nhân vận hành dễ dàng làm chủ công nghệ chỉ sau vài ngày chuyển giao.
Cam kết đổi mới, cải tiến liên tục và đồng hành bền vững
Đầu tư vào giải pháp của Robotic Nguyên Hạnh là doanh nghiệp đang đầu tư cho một hệ thống có khả năng “tiến hóa” trong tương lai:
- Thiết kế dạng mô-đun linh hoạt: Hệ thống cơ khí và phần mềm điều khiển được chúng tôi tính toán sẵn dư địa nâng cấp. Khi doanh nghiệp có nhu cầu mở rộng quy mô hoặc thay đổi danh mục sản phẩm (ví dụ: chuyển từ gạch ống sang gạch tự chèn, gạch bê tông nhẹ), hệ thống cũ hoàn toàn có thể tích hợp thêm các mô-đun mới mà không cần phải đập đi xây lại, giúp tiết kiệm tối đa chi phí tái đầu tư.
- Linh kiện nội địa hóa tối ưu: Nhờ làm chủ công nghệ thiết kế và sản xuất ngay tại Việt Nam, Nguyên Hạnh luôn chủ động 100% về nguồn linh kiện thay thế. Doanh nghiệp sẽ không bao giờ rơi vào cảnh phải dừng nhà máy chờ đợi nhập khẩu linh kiện từ nước ngoài.
Dịch vụ kỹ thuật vượt trội từ Robotic Nguyên Hạnh:
- Hỗ trợ kỹ thuật, xử lý sự cố từ xa qua hệ thống Cloud và trực tiếp tại nhà xưởng 24/7.
- Bảo trì, bảo dưỡng định kỳ và cập nhật phần mềm tối ưu hóa chu kỳ ép miễn phí theo chính sách của hãng.
- Chuyển giao công nghệ toàn diện: Từ công thức phối trộn nguyên liệu tối ưu chi phí đến quy trình vận hành an toàn tiêu chuẩn.
Lựa chọn Robotic Nguyên Hạnh không chỉ là mua một dây chuyền máy móc, mà là hợp tác cùng một người bạn đồng hành công nghệ, giúp doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao hiệu suất hoạt động và giành lợi thế cạnh tranh tuyệt đối trong kỷ nguyên công nghiệp 4.0.
Trong kỷ nguyên mà công nghệ thay đổi từng ngày, việc duy trì các phương thức sản xuất cũ kỹ không chỉ làm doanh nghiệp tụt hậu mà còn trực tiếp bào mòn biên lợi nhuận trước cơn bão chi phí. Đầu tư vào dây chuyền sản xuất gạch tự động hóa không còn là một lựa chọn mang tính xu hướng, mà đã trở thành chiếc chìa khóa vàng quyết định sự sống còn và năng lực bứt phá của các doanh nghiệp vật liệu xây dựng. Việc tự động hóa đồng bộ từ khâu định lượng nguyên liệu cho đến ứng dụng cánh tay robot bốc xếp thành phẩm chính là bệ phóng giúp tối ưu hóa chi phí vận hành, triệt tiêu tỷ lệ hàng lỗi và nâng cao năng suất hoạt động lên một tầm cao mới.
