Trong bối cảnh sản xuất công nghiệp ngày càng hướng đến tự động hóa, độ chính xác cao và kiểm soát chất lượng chặt chẽ, việc đo lường và giám sát lực tác động trở thành yếu tố then chốt trong nhiều quy trình. Cảm biến lực chính là giải pháp giúp doanh nghiệp theo dõi chính xác lực nén, lực kéo, lực ép hay tải trọng trong thời gian thực, từ đó tối ưu hiệu suất vận hành và hạn chế rủi ro sai lệch trong môi trường công nghiệp. Ở bài viết này, hãy cùng Robotic Nguyên Hạnh khám phá chi tiết hơn về thiết bị này để lựa chọn đúng giải pháp đo lực, nâng cao độ ổn định và hiệu quả cho toàn bộ hệ thống sản xuất nhé!

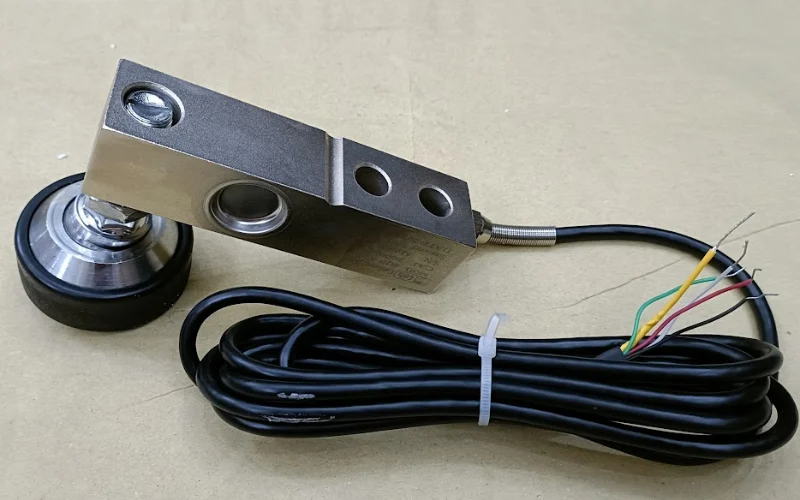

Cảm biến lực là gì?
Cảm biến lực (Force Sensor) là thiết bị dùng để đo lường lực tác động lên một vật thể và chuyển đổi đại lượng cơ học đó thành tín hiệu điện (analog hoặc digital) để hệ thống điều khiển có thể thu thập, xử lý và phản hồi. Trong công nghiệp, cảm biến lực được sử dụng để đo nhiều dạng lực khác nhau như lực nén, lực kéo, lực uốn và lực xoắn, tùy theo yêu cầu của từng ứng dụng cụ thể.
Về bản chất, khi có lực tác động lên cảm biến, phần tử đo bên trong sẽ xảy ra biến dạng cơ học rất nhỏ. Sự biến dạng này được chuyển đổi thành tín hiệu điện thông qua các nguyên lý đo khác nhau (như thay đổi điện trở, điện áp hoặc điện tích). Tín hiệu đầu ra sau đó được khuếch đại, xử lý và truyền về các thiết bị như PLC, bộ điều khiển robot hoặc hệ thống giám sát trung tâm để phục vụ cho việc kiểm soát và tối ưu quy trình sản xuất.
Trong thực tế công nghiệp, lực thường được biểu diễn theo các đơn vị đo tiêu chuẩn như:
- Newton (N) – đơn vị chuẩn trong hệ SI
- Kilogram-force (kgf) – phổ biến trong cân đo truyền thống
- Pound-force (lbf) – thường gặp trong các hệ thống theo tiêu chuẩn Anh – Mỹ
Cấu tạo và nguyên lý hoạt động của cảm biến lực
Để có thể đo lường lực chính xác và ổn định trong môi trường công nghiệp, cảm biến lực được thiết kế với cấu tạo chặt chẽ và hoạt động dựa trên các nguyên lý chuyển đổi cơ – điện. Mặc dù có nhiều dòng cảm biến lực khác nhau, nhưng về cơ bản chúng đều có những thành phần và cơ chế hoạt động tương đồng.
Cấu tạo cơ bản của cảm biến lực
Một cảm biến lực trong công nghiệp thường bao gồm các bộ phận chính sau:
Phần tử cảm biến (Sensing Element)
Là bộ phận trực tiếp tiếp nhận lực tác động. Khi có lực nén, kéo hoặc uốn, phần tử này sẽ xảy ra biến dạng cơ học ở mức rất nhỏ. Tùy loại cảm biến, phần tử đo có thể là strain gauge, tinh thể áp điện, màng mỏng hoặc cấu trúc MEMS.
Thân cảm biến (Sensor Body)
Được chế tạo từ kim loại hoặc hợp kim có độ bền cao, đảm bảo khả năng chịu lực, bảo vệ phần tử đo khỏi tác động cơ học, rung động và môi trường làm việc khắc nghiệt như bụi, dầu, độ ẩm hoặc nhiệt độ cao.
Mạch xử lý tín hiệu
Có nhiệm vụ khuếch đại, lọc nhiễu và chuẩn hóa tín hiệu điện thu được từ phần tử cảm biến. Mạch này giúp tín hiệu đầu ra đạt độ ổn định và tương thích với các hệ thống điều khiển công nghiệp.
Ngõ ra tín hiệu (Output Interface)
Tín hiệu đo lực sau xử lý sẽ được xuất ra dưới dạng analog (0–10V, 4–20mA) hoặc digital (RS485, CAN, IO-Link…), sẵn sàng kết nối với PLC, robot hoặc hệ SCADA.
Nguyên lý hoạt động của cảm biến lực
Nguyên lý hoạt động của cảm biến lực dựa trên quá trình chuyển đổi lực cơ học thành tín hiệu điện theo các bước sau:
Lực tác động lên cảm biến
Khi lực từ bên ngoài (nén, kéo, uốn hoặc xoắn) tác động lên cảm biến, phần tử đo bên trong sẽ bị biến dạng tương ứng với độ lớn của lực.
Biến đổi đại lượng cơ học thành tín hiệu điện
- Với cảm biến strain gauge: biến dạng làm thay đổi điện trở của điện trở dán, từ đó tạo ra sự thay đổi điện áp.
- Với cảm biến áp điện: lực tác động tạo ra điện tích trên tinh thể áp điện.
- Với cảm biến màng mỏng hoặc MEMS: lực làm thay đổi đặc tính điện của cấu trúc vi mô.
Xử lý và khuếch đại tín hiệu
Tín hiệu điện ban đầu thường rất nhỏ, do đó cần được khuếch đại, lọc nhiễu và tuyến tính hóa để đảm bảo độ chính xác khi đo trong môi trường công nghiệp.
Truyền tín hiệu đến hệ thống điều khiển
Tín hiệu đầu ra sau xử lý được gửi về PLC, bộ điều khiển robot hoặc hệ thống giám sát, nơi dữ liệu lực được sử dụng để điều khiển quy trình, cảnh báo quá tải hoặc phân tích hiệu suất.
Chuỗi xử lý tín hiệu trong hệ thống công nghiệp
Trong một hệ thống hoàn chỉnh, dữ liệu từ cảm biến lực thường đi theo chuỗi:
Cảm biến lực → Bộ khuếch đại tín hiệu → PLC / Controller → Phần mềm giám sát / Điều khiển.
Chuỗi xử lý này cho phép hệ thống phản hồi theo thời gian thực, giúp kiểm soát lực chính xác, đảm bảo an toàn thiết bị và duy trì chất lượng ổn định trong suốt quá trình sản xuất.
Nhờ cấu tạo chắc chắn và nguyên lý hoạt động hiệu quả, cảm biến lực trở thành nền tảng quan trọng cho các ứng dụng tự động hóa và kiểm soát lực trong công nghiệp hiện đại.

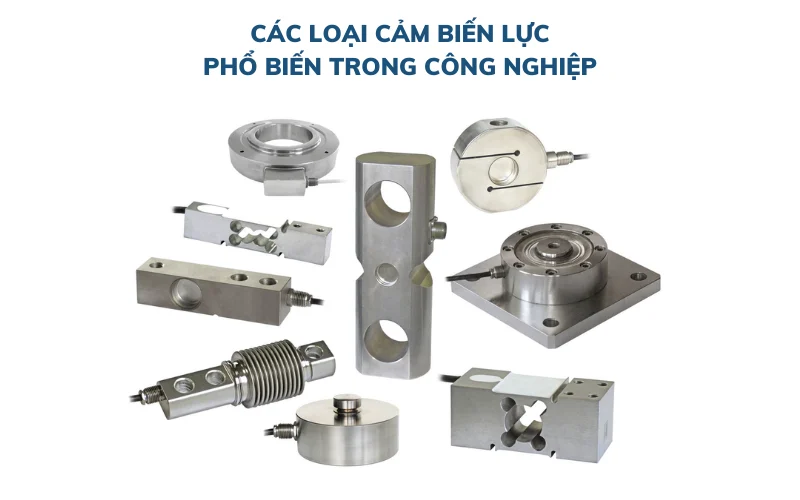

Các loại cảm biến lực phổ biến trong công nghiệp
Tùy theo nguyên lý đo, dải lực, độ chính xác và môi trường làm việc, cảm biến lực trong công nghiệp được chia thành nhiều loại khác nhau. Dưới đây là những dòng cảm biến lực phổ biến nhất hiện nay.
Cảm biến lực điện trở (Strain Gauge Force Sensor)
- Hoạt động dựa trên sự thay đổi điện trở của strain gauge khi vật liệu bị biến dạng dưới tác động của lực.
- Đặc điểm:
- Độ chính xác và độ ổn định cao
- Đo được cả lực tĩnh và lực động
- Phổ biến nhất trong công nghiệp
- Ứng dụng:
- Robot công nghiệp
- Máy ép, máy dập
- Hệ thống kiểm soát lực siết, lắp ráp
Cảm biến lực áp điện (Piezoelectric Force Sensor)
- Sử dụng tinh thể áp điện tạo ra điện tích khi có lực tác động.
- Đặc điểm:
- Đáp ứng rất nhanh
- Phù hợp đo lực thay đổi liên tục, lực va đập
- Không phù hợp đo lực tĩnh trong thời gian dài
- Ứng dụng:
- Đo lực rung, lực va chạm
- Giám sát quá trình dập tốc độ cao
- Phân tích dao động trong máy móc
Load Cell
- Là dạng cảm biến lực chuyên dụng để đo tải trọng và khối lượng.
- Các dạng load cell phổ biến:
- S-type (kéo – nén)
- Shear beam
- Compression
- Bending beam
- Đặc điểm:
- Dải đo lớn
- Độ bền cao
- Phù hợp môi trường công nghiệp nặng
- Ứng dụng:
- Cân băng tải
- Cân silo, cân phễu
- Hệ thống cân đóng gói, định lượng
Cảm biến lực màng mỏng (Thin Film Force Sensor)
- Sử dụng lớp vật liệu mỏng nhạy lực, thay đổi điện trở khi chịu tác động cơ học.
- Đặc điểm:
- Kích thước nhỏ, mỏng, linh hoạt
- Độ nhạy cao
- Chịu tải không lớn
- Ứng dụng:
- Robot cộng tác (Cobots)
- Thiết bị y tế, thiết bị kiểm tra chính xác
- Các ứng dụng cần cảm biến lực gọn nhẹ
Cảm biến lực MEMS
- Được chế tạo bằng công nghệ vi cơ điện tử (MEMS), tích hợp nhiều chức năng trên một chip.
- Đặc điểm:
- Kích thước rất nhỏ
- Tiêu thụ điện năng thấp
- Dễ tích hợp với hệ thống IoT/IIoT
- Ứng dụng:
- Thiết bị thông minh
- Hệ thống đo lực mini
- Ứng dụng công nghiệp nhẹ và tự động hóa thông minh
Có thể bạn quan tâm:
- Tìm hiểu về cảm biến nhiệt độ
- Tìm hiểu về cảm biến áp suất
- Tìm hiểu về cảm biến mức
- Tìm hiểu về cảm biến lưu lượng
- Tìm hiểu về cảm biến rung
Ưu điểm của cảm biến lực trong công nghiệp
Trong các hệ thống sản xuất và tự động hóa hiện đại, cảm biến lực mang lại nhiều lợi ích quan trọng về kỹ thuật, chất lượng và hiệu quả vận hành. Dưới đây là những ưu điểm nổi bật khiến cảm biến lực trở thành thành phần không thể thiếu trong công nghiệp.
Đo lực chính xác và ổn định
Cảm biến lực cho phép đo lường lực tác động với độ chính xác cao và khả năng lặp tốt, kể cả trong các quy trình đòi hỏi kiểm soát lực chặt chẽ như lắp ráp linh kiện, siết bu-lông hay ép – dập. Nhờ đó, hệ thống có thể duy trì lực tác động đúng ngưỡng thiết kế, hạn chế sai lệch trong quá trình sản xuất.
Nâng cao chất lượng và độ đồng nhất của sản phẩm
Việc kiểm soát lực chính xác giúp sản phẩm đầu ra đạt chất lượng ổn định, giảm tình trạng lỗi do lực quá lớn hoặc quá nhỏ. Trong các ngành như điện tử, cơ khí chính xác hay ô tô, cảm biến lực đóng vai trò then chốt trong việc đảm bảo sự đồng nhất giữa các lô sản phẩm.
Hỗ trợ tự động hóa và điều khiển theo thời gian thực
Cảm biến lực có thể tích hợp trực tiếp với PLC, robot công nghiệp và hệ SCADA, cho phép hệ thống phản hồi và điều chỉnh lực theo thời gian thực. Điều này đặc biệt quan trọng trong các dây chuyền tự động, nơi yêu cầu vừa đảm bảo năng suất cao vừa duy trì độ an toàn cho thiết bị và con người.
Giảm phế phẩm và tối ưu chi phí sản xuất
Khi lực tác động được kiểm soát chính xác, nguy cơ làm hỏng chi tiết hoặc sản phẩm lỗi được giảm đáng kể. Nhờ đó, doanh nghiệp có thể giảm tỷ lệ phế phẩm, tiết kiệm nguyên vật liệu và chi phí bảo trì, đồng thời nâng cao hiệu quả kinh tế tổng thể của dây chuyền sản xuất.
Cải thiện độ an toàn cho thiết bị và hệ thống
Cảm biến lực giúp phát hiện sớm tình trạng quá tải hoặc lực bất thường, từ đó kích hoạt cảnh báo hoặc dừng hệ thống kịp thời. Điều này không chỉ bảo vệ máy móc, khuôn mẫu và robot, mà còn góp phần đảm bảo an toàn cho người vận hành trong môi trường công nghiệp.
Linh hoạt trong nhiều ứng dụng và môi trường làm việc
Với đa dạng chủng loại và dải đo, cảm biến lực có thể đáp ứng nhiều yêu cầu khác nhau, từ công nghiệp nặng đến sản xuất chính xác và tự động hóa thông minh. Khả năng hoạt động ổn định trong môi trường rung động, bụi, dầu hoặc nhiệt độ cao giúp cảm biến lực dễ dàng ứng dụng trong nhiều ngành nghề.

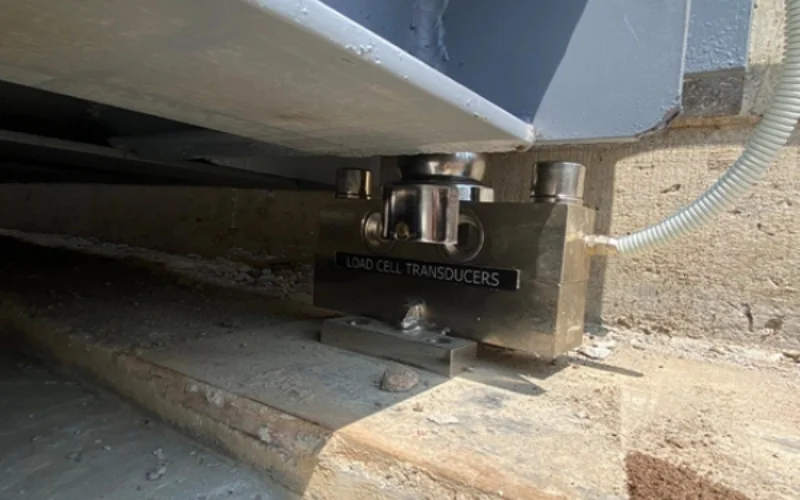

Ứng dụng của cảm biến lực trong công nghiệp
Nhờ khả năng đo lường và kiểm soát lực chính xác, cảm biến lực được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và tự động hóa công nghiệp. Việc tích hợp cảm biến lực không chỉ giúp nâng cao chất lượng sản phẩm mà còn tối ưu hiệu suất, đảm bảo an toàn và tính ổn định cho toàn bộ hệ thống.
Robot công nghiệp và robot cộng tác (Cobots)
Trong robot công nghiệp, cảm biến lực đóng vai trò quan trọng trong điều khiển lực tiếp xúc giữa robot và vật thể. Robot có thể:
- Điều chỉnh lực kẹp, lực tì phù hợp với từng chi tiết
- Thực hiện các thao tác lắp ráp chính xác, đánh bóng, mài, dán keo
- Làm việc an toàn hơn khi tương tác trực tiếp với con người (robot cộng tác)
Nhờ cảm biến lực, robot có khả năng “cảm nhận” môi trường làm việc, tăng tính linh hoạt và độ an toàn.
Dây chuyền lắp ráp và siết lực
Trong các dây chuyền lắp ráp cơ khí, điện tử hoặc ô tô, cảm biến lực được dùng để:
- Kiểm soát lực siết bu-lông, ốc vít
- Đảm bảo các mối ghép đạt lực tiêu chuẩn
- Phát hiện sai lệch trong quá trình lắp ráp
Việc kiểm soát lực chính xác giúp giảm lỗi kỹ thuật, tránh hư hỏng linh kiện và đảm bảo độ bền của sản phẩm.
Máy ép, máy dập và gia công kim loại
Cảm biến lực được tích hợp vào các máy ép, máy dập, máy đùn để:
- Giám sát lực tác động trong suốt chu trình gia công
- Phát hiện tình trạng quá tải hoặc bất thường
- Bảo vệ khuôn và thiết bị
Ứng dụng này đặc biệt quan trọng trong ngành cơ khí nặng, nơi lực tác động lớn và yêu cầu độ ổn định cao.
Kiểm tra và kiểm soát chất lượng sản phẩm
Trong khâu kiểm tra chất lượng, cảm biến lực giúp:
- Đo lực kéo, lực nén, lực phá hủy của sản phẩm
- Kiểm tra độ bền, độ chịu lực của linh kiện
- Đánh giá chất lượng sản phẩm một cách khách quan và nhất quán
Nhờ đó, doanh nghiệp có thể đảm bảo sản phẩm đạt tiêu chuẩn trước khi xuất xưởng.
Đóng gói, cân định lượng và băng tải
Cảm biến lực (đặc biệt là load cell) được sử dụng rộng rãi trong:
- Hệ thống cân định lượng tự động
- Máy đóng gói, chiết rót
- Cân băng tải trong dây chuyền sản xuất
Ứng dụng này giúp kiểm soát chính xác khối lượng, giảm hao hụt nguyên liệu và đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.
Các ngành công nghiệp tiêu biểu
Cảm biến lực được ứng dụng mạnh mẽ trong nhiều ngành, bao gồm:
- Công nghiệp ô tô và xe máy
- Điện tử và bán dẫn
- Thực phẩm và đồ uống
- Cơ khí chính xác
- Năng lượng và thiết bị công nghiệp
Xu hướng cảm biến lực trong công nghiệp 4.0
Trong kỷ nguyên Công nghiệp 4.0, cảm biến lực không chỉ là thiết bị đo lường đơn thuần mà còn trở thành mắt xích thông minh trong hệ sinh thái tự động hóa, dữ liệu và điều khiển. Xu hướng phát triển của cảm biến lực hiện nay xoay quanh việc nâng cao hiệu suất, tích hợp hệ thống, kết nối thông minh và ứng dụng dữ liệu lớn để tối ưu toàn bộ quy trình sản xuất.
Tích hợp IoT và IIoT
Cảm biến lực thế hệ mới ngày càng được trang bị kết nối IoT/IIoT, cho phép truyền dữ liệu đo lường trực tiếp lên nền tảng đám mây hoặc hệ thống phân tích. Điều này mở ra khả năng:
- Giám sát lực theo thời gian thực ở nhiều điểm đo trên dây chuyền
- Thu thập dữ liệu từ xa và phân tích lịch sử lực để tối ưu hoạt động
- Cảnh báo sớm khi lực vượt ngưỡng an toàn
Việc kết nối mạng giúp doanh nghiệp chuyển từ việc chỉ “đo lực” sang “quản lý lực thông minh”.
Cảm biến lực thông minh (Smart Force Sensors)
Cảm biến lực thông minh tích hợp sẵn mạch xử lý, bộ nhớ, và giao tiếp số, cho phép:
- Xử lý tín hiệu tại nguồn (edge computing)
- Giảm tải cho PLC hoặc hệ thống trung tâm
- Tích hợp các thuật toán lọc nhiễu, hiệu chuẩn tự động
Những tính năng này giúp cảm biến lực hoạt động ổn định hơn trong môi trường công nghiệp nhiều nhiễu và cải thiện độ chính xác dữ liệu.
Phân tích dữ liệu và AI
Hệ thống cảm biến lực hiện tại không chỉ thu thập tín hiệu đơn lẻ mà còn tạo ra tập dữ liệu lớn phục vụ cho:
- Phân tích xu hướng lực theo thời gian
- Dự đoán lỗi thiết bị hoặc tình trạng quá tải sớm
- Tối ưu quy trình sản xuất thông qua thuật toán học máy
Việc ứng dụng AI và Machine Learning vào dữ liệu lực giúp doanh nghiệp duy trì hiệu suất cao và giảm downtime không mong muốn.
Tích hợp sâu với robot cộng tác (Cobots)
Robot cộng tác ngày càng được sử dụng nhiều trong sản xuất linh hoạt và an toàn cao. Cảm biến lực là yếu tố then chốt để:
- Robot điều chỉnh lực tác động chính xác trong các tác vụ phức hợp
- Phản hồi ngay lập tức khi lực vượt mức an toàn
- Tăng khả năng làm việc cạnh con người mà không cần rào chắn
Xu hướng này giúp nâng cao năng suất và giảm rủi ro trong môi trường làm việc hỗn hợp giữa người và máy.
Miniaturization và cảm biến lực siêu nhỏ
Cảm biến lực ngày càng được thiết kế với kích thước nhỏ, trọng lượng nhẹ và tiêu thụ năng lượng thấp, phù hợp với:
- Thiết bị công nghiệp nhỏ gọn
- Hệ thống tự động hóa tinh vi
- Ứng dụng trong y tế, thiết bị di động công nghiệp
Kích thước thu nhỏ không làm giảm hiệu suất đo mà còn giúp lắp đặt linh hoạt trong những không gian hạn chế.
Chuẩn giao tiếp mở và chuẩn hóa thiết bị
Trong xu hướng Công nghiệp 4.0, các cảm biến lực hỗ trợ các chuẩn giao tiếp mở như:
- IO-Link
- CANopen/Industrial Ethernet
- OPC UA
Điều này giúp các cảm biến dễ dàng tích hợp vào hệ thống tự động hóa phức tạp, đảm bảo khả năng mở rộng và kết nối đa nền tảng trong tương lai.
Cảm biến lực đóng vai trò then chốt trong việc đo lường, giám sát và kiểm soát lực tác động trong công nghiệp – yếu tố ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ an toàn và hiệu suất của hệ thống sản xuất. Từ các dây chuyền lắp ráp, máy ép – dập, robot công nghiệp cho đến kiểm tra chất lượng và đóng gói, cảm biến lực đã và đang trở thành thành phần không thể thiếu trong các nhà máy hiện đại. Việc đầu tư vào cảm biến lực không chỉ là đầu tư cho thiết bị đo lường, mà còn là đầu tư cho chất lượng, năng suất và khả năng cạnh tranh bền vững của doanh nghiệp trong kỷ nguyên sản xuất thông minh.
