Trong quá trình vận hành máy móc, rung động là hiện tượng không thể tránh khỏi, đặc biệt ở các thiết bị quay như động cơ, bơm, quạt, hộp số hay hệ thống băng tải. Mức độ rung nếu vượt quá giới hạn cho phép có thể là dấu hiệu cảnh báo sớm các vấn đề cơ khí như mất cân bằng, lệch trục, mòn ổ bi, lỏng liên kết hoặc hư hỏng kết cấu. Nếu không được phát hiện kịp thời, những bất thường này dễ dẫn đến sự cố nghiêm trọng, gây dừng máy đột ngột, tăng chi phí bảo trì và ảnh hưởng trực tiếp đến năng suất sản xuất. Và cảm biến rung là giải pháp giám sát tình trạng thiết bị theo thời gian thực, giúp doanh nghiệp theo dõi và kiểm soát rung động của máy móc một cách chính xác. Ở bài viết này, hãy cùng Robotic Nguyên Hạnh khám phá chi tiết hơn nhé!

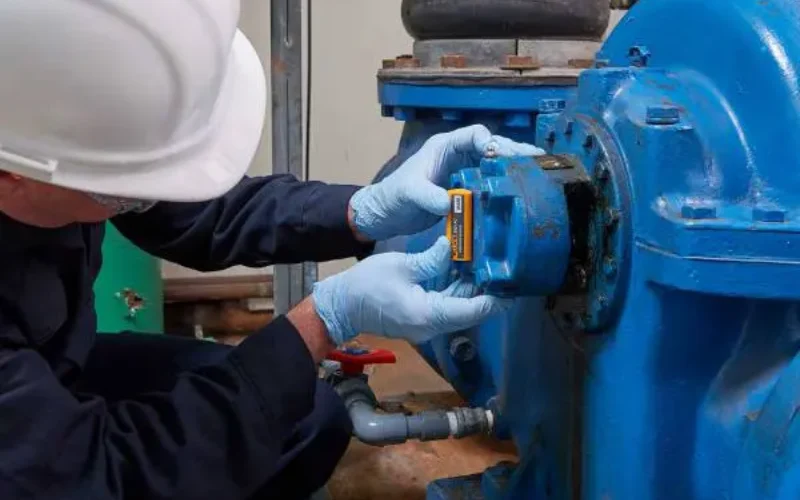

Cảm biến rung là gì?
Cảm biến rung là thiết bị đo lường được sử dụng để phát hiện và đo mức độ rung động cơ học phát sinh trong quá trình vận hành của máy móc, thiết bị hoặc kết cấu công nghiệp. Rung động này thường xuất hiện do chuyển động quay, va đập, ma sát hoặc sự thay đổi tải trong hệ thống cơ khí. Thông qua cảm biến rung, các rung động đó được chuyển đổi thành tín hiệu điện (analog hoặc digital) để phục vụ cho việc giám sát, phân tích và đánh giá tình trạng thiết bị.
Trong môi trường công nghiệp, cảm biến rung thường đo các đại lượng đặc trưng của rung động, bao gồm:
- Gia tốc rung (Acceleration) – phản ánh mức độ thay đổi vận tốc rung, thường dùng để phát hiện sớm các hư hỏng cơ khí.
- Vận tốc rung (Velocity) – cho biết mức độ rung tổng thể của thiết bị, phù hợp để đánh giá tình trạng vận hành chung.
- Độ dịch chuyển hoặc biên độ rung (Displacement) – thể hiện mức độ dao động của trục hoặc kết cấu, thường dùng cho các máy quay tốc độ thấp.
Về bản chất, cảm biến rung hoạt động như “tai nghe” của máy móc công nghiệp, giúp con người “lắng nghe” những bất thường trong quá trình vận hành mà mắt thường không thể quan sát được. Khi thiết bị bắt đầu có dấu hiệu mất cân bằng, lệch trục, mòn ổ bi hay lỏng bu lông, mức độ và đặc tính rung động sẽ thay đổi. Cảm biến rung sẽ ghi nhận sự thay đổi này và cung cấp dữ liệu cho hệ thống giám sát để đưa ra cảnh báo kịp thời.
Xem thêm: Các loại cảm biến trong công nghiệp sản xuất hiện đại
Cấu tạo và nguyên lý hoạt động của cảm biến rung
Để đo và phân tích rung động một cách chính xác trong môi trường công nghiệp, cảm biến rung được thiết kế với cấu tạo chuyên biệt và nguyên lý hoạt động ổn định, phù hợp cho việc giám sát liên tục trong thời gian dài.
Cấu tạo của cảm biến rung
Một cảm biến rung trong công nghiệp thường gồm các bộ phận chính sau:
Phần tử nhạy rung
Đây là thành phần quan trọng nhất, có nhiệm vụ cảm nhận rung động cơ học từ thiết bị. Phổ biến nhất là phần tử piezoelectric hoặc MEMS, có khả năng phản ứng nhanh với các dao động nhỏ và chuyển đổi rung động thành tín hiệu điện tương ứng.
Khối quán tính (mass)
Được gắn với phần tử nhạy rung, khối quán tính sẽ dịch chuyển khi có rung động, tạo ra lực tác động lên phần tử cảm biến để sinh ra tín hiệu đo.
Mạch xử lý tín hiệu
Có nhiệm vụ khuếch đại, lọc nhiễu và chuẩn hóa tín hiệu đầu ra. Tín hiệu sau xử lý có thể là analog (4–20mA, 0–10V) hoặc digital (Modbus, IO-Link, Ethernet…), phù hợp để kết nối với PLC, DCS hoặc hệ thống giám sát.
Vỏ bảo vệ công nghiệp
Vỏ cảm biến thường làm bằng kim loại, có khả năng chống bụi, chống nước, chống rung sốc và chịu nhiệt tốt. Thiết kế này giúp cảm biến hoạt động ổn định trong các môi trường khắc nghiệt như nhà máy, khu khai thác, trạm năng lượng.
Cổng kết nối & phụ kiện lắp đặt
Bao gồm ren bắt vít, đế từ hoặc gá lắp chuyên dụng, giúp cố định cảm biến chắc chắn lên bề mặt máy móc để đảm bảo độ chính xác khi đo rung.
Nguyên lý hoạt động của cảm biến rung
Nguyên lý hoạt động của cảm biến rung dựa trên quá trình chuyển đổi rung động cơ học thành tín hiệu điện theo các bước cơ bản sau:
- Khi máy móc vận hành, rung động cơ học phát sinh tại trục, vỏ máy hoặc kết cấu.
- Rung động này truyền trực tiếp đến cảm biến rung thông qua vị trí lắp đặt.
- Phần tử nhạy rung và khối quán tính bên trong cảm biến sẽ dao động theo rung động của thiết bị.
- Sự dao động này tạo ra tín hiệu điện (điện áp hoặc dòng điện) tỷ lệ với mức độ rung.
- Tín hiệu được mạch xử lý bên trong cảm biến khuếch đại và lọc nhiễu.
- Dữ liệu rung sau đó được truyền về hệ thống điều khiển hoặc phần mềm giám sát để phân tích, hiển thị và cảnh báo.
Tùy theo thiết kế và mục đích sử dụng, cảm biến rung có thể hoạt động ở chế độ đo rung liên tục (online monitoring) hoặc đo rung định kỳ (offline monitoring). Trong các hệ thống hiện đại, dữ liệu rung còn được tích hợp vào nền tảng IIoT để phân tích xu hướng, phát hiện bất thường sớm và phục vụ cho chiến lược bảo trì dự đoán.

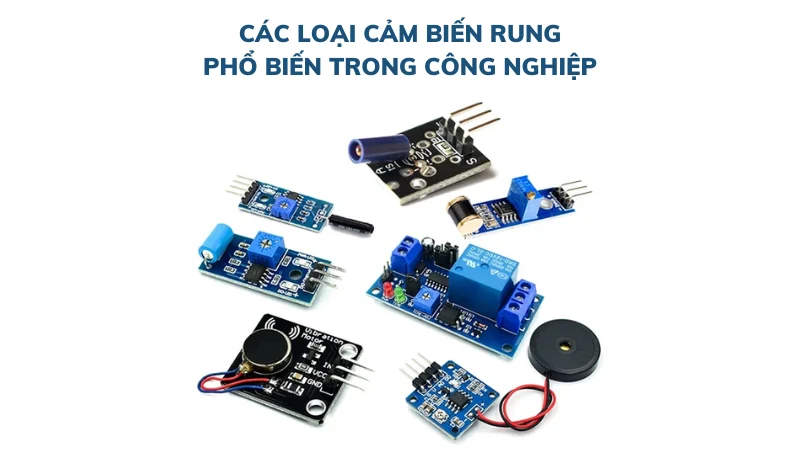

Các loại cảm biến rung phổ biến trong công nghiệp
Trên thị trường hiện nay, cảm biến rung trong công nghiệp được phát triển với nhiều công nghệ và hình thức khác nhau nhằm đáp ứng đa dạng nhu cầu giám sát, từ đo rung cơ bản đến phân tích rung chuyên sâu. Dưới đây là các cách phân loại cảm biến rung phổ biến nhất trong thực tế sản xuất.
Phân loại theo công nghệ cảm biến
Cảm biến rung Piezoelectric
Đây là loại cảm biến rung được sử dụng rộng rãi nhất trong công nghiệp. Cảm biến hoạt động dựa trên hiệu ứng áp điện, tạo ra tín hiệu điện khi chịu tác động rung động. Ưu điểm của loại này là độ nhạy cao, dải tần rộng, độ ổn định tốt, rất phù hợp cho việc phát hiện sớm các hư hỏng cơ khí như mòn ổ bi, lệch trục, mất cân bằng. Cảm biến piezoelectric thường được dùng trong các hệ thống giám sát rung chuyên sâu và bảo trì dự đoán.
Cảm biến rung MEMS
Cảm biến rung MEMS (Micro-Electro-Mechanical Systems) có kích thước nhỏ gọn, tiêu thụ năng lượng thấp và chi phí hợp lý. Loại cảm biến này phù hợp cho các ứng dụng giám sát rung cơ bản, tích hợp trong các thiết bị thông minh hoặc hệ thống IIoT. Tuy dải tần và độ chính xác thường thấp hơn piezoelectric, nhưng cảm biến MEMS lại có lợi thế về khả năng tích hợp và đo rung liên tục.
Accelerometer công nghiệp
Accelerometer là tên gọi chung cho các cảm biến đo gia tốc rung. Trong công nghiệp, accelerometer thường được thiết kế chuyên dụng để chịu môi trường khắc nghiệt, đo rung với độ chính xác cao và hoạt động ổn định trong thời gian dài. Loại cảm biến này có thể sử dụng công nghệ piezoelectric hoặc MEMS tùy theo yêu cầu ứng dụng.
Phân loại theo tín hiệu đầu ra
Cảm biến rung tín hiệu analog
Các cảm biến rung analog thường xuất tín hiệu 4–20mA hoặc 0–10V, dễ dàng tích hợp với PLC, DCS và các hệ thống điều khiển truyền thống. Loại này phù hợp cho giám sát rung liên tục, cảnh báo ngưỡng và các ứng dụng điều khiển cơ bản trong nhà máy.
Cảm biến rung tín hiệu digital
Cảm biến rung digital truyền dữ liệu qua các chuẩn truyền thông như Modbus, IO-Link, Ethernet công nghiệp. Ưu điểm là truyền dữ liệu chính xác, ít nhiễu và dễ tích hợp vào hệ thống giám sát tập trung hoặc nền tảng phân tích dữ liệu.
Cảm biến rung không dây (Wireless)
Đây là xu hướng mới trong công nghiệp hiện đại. Cảm biến rung không dây sử dụng pin hoặc năng lượng thấp, truyền dữ liệu qua mạng không dây đến hệ thống giám sát. Loại này rất phù hợp cho các vị trí khó đi dây, giúp giảm chi phí lắp đặt và mở rộng hệ thống giám sát rung.
Phân loại theo ứng dụng thực tế
Cảm biến rung cho động cơ điện
Chuyên dùng để giám sát rung của motor, phát hiện sớm các lỗi cơ khí và điện như mất cân bằng, lệch trục hoặc hỏng ổ trục.
Cảm biến rung cho bơm, quạt và hộp số
Được thiết kế để theo dõi rung trong các thiết bị quay liên tục, giúp ngăn ngừa sự cố và kéo dài tuổi thọ thiết bị.
Cảm biến rung cho kết cấu và bệ máy
Ứng dụng trong giám sát rung nền, kết cấu máy hoặc hệ thống khung đỡ, đặc biệt quan trọng trong các dây chuyền lớn và nhà máy nặng.
Nhờ sự đa dạng về công nghệ, tín hiệu và ứng dụng, cảm biến rung có thể đáp ứng hầu hết các nhu cầu giám sát trong công nghiệp. Việc lựa chọn đúng loại cảm biến rung sẽ giúp hệ thống vận hành ổn định, phát hiện sớm rủi ro và tối ưu hiệu quả bảo trì cho doanh nghiệp.
Có thể bạn quan tâm:
- Tìm hiểu về cảm biến quang
- Tìm hiểu về cảm biến nhiệt độ
- Tìm hiểu về cảm biến áp suất
- Tìm hiểu về cảm biến mức
- Tìm hiểu về cảm biến lưu lượng
Ưu điểm của cảm biến rung trong công nghiệp
Việc ứng dụng cảm biến rung trong công nghiệp mang lại nhiều lợi ích thiết thực cho doanh nghiệp, đặc biệt trong bối cảnh sản xuất hiện đại yêu cầu tính ổn định, an toàn và tối ưu chi phí vận hành. Dưới đây là những ưu điểm nổi bật của cảm biến rung.
Phát hiện sớm hư hỏng cơ khí
Cảm biến rung cho phép nhận diện sớm các dấu hiệu bất thường trong quá trình vận hành máy móc như mất cân bằng, lệch trục, mòn ổ bi, lỏng liên kết hay sai lệch kết cấu. Thông qua sự thay đổi của biên độ và tần số rung, hệ thống giám sát có thể cảnh báo nguy cơ hỏng hóc ngay từ giai đoạn đầu, trước khi sự cố nghiêm trọng xảy ra.
Giảm thời gian dừng máy ngoài kế hoạch
Nhờ khả năng giám sát rung động liên tục, cảm biến rung giúp doanh nghiệp chủ động lên kế hoạch bảo trì, thay vì phải xử lý sự cố đột ngột. Điều này góp phần hạn chế tối đa thời gian dừng máy ngoài kế hoạch, đảm bảo dây chuyền sản xuất vận hành ổn định và không bị gián đoạn.
Tối ưu chi phí bảo trì và vận hành
So với phương pháp bảo trì định kỳ truyền thống, sử dụng cảm biến rung trong bảo trì dự đoán giúp giảm chi phí sửa chữa lớn, hạn chế thay thế linh kiện không cần thiết và tối ưu nguồn lực bảo trì. Doanh nghiệp chỉ thực hiện bảo trì khi dữ liệu rung cho thấy thiết bị thực sự có dấu hiệu xuống cấp.
Kéo dài tuổi thọ máy móc và thiết bị
Việc phát hiện sớm và xử lý kịp thời các vấn đề rung động giúp giảm tải và giảm mài mòn cho các bộ phận cơ khí quan trọng. Nhờ đó, tuổi thọ của động cơ, bơm, quạt, hộp số và toàn bộ hệ thống máy móc được kéo dài đáng kể.
Nâng cao độ an toàn trong sản xuất
Rung động bất thường không chỉ gây hư hỏng thiết bị mà còn tiềm ẩn nguy cơ mất an toàn lao động. Cảm biến rung giúp ngăn ngừa sự cố nghiêm trọng, bảo vệ người vận hành và hạn chế rủi ro tai nạn trong nhà máy.
Dễ tích hợp với hệ thống tự động hóa và giám sát
Cảm biến rung hiện đại có thể dễ dàng tích hợp với PLC, SCADA, DCS và nền tảng IIoT, cho phép giám sát tập trung, lưu trữ dữ liệu và phân tích xu hướng dài hạn. Điều này tạo nền tảng cho việc xây dựng nhà máy thông minh và quản lý tài sản hiệu quả.
Hỗ trợ chiến lược bảo trì dự đoán và Công nghiệp 4.0
Là một trong những cảm biến cốt lõi của hệ thống giám sát tình trạng thiết bị, cảm biến rung đóng vai trò quan trọng trong bảo trì dự đoán (Predictive Maintenance). Kết hợp với phân tích dữ liệu, AI và nền tảng số, cảm biến rung giúp doanh nghiệp chuyển đổi từ bảo trì bị động sang bảo trì chủ động, phù hợp với xu hướng Công nghiệp 4.0.

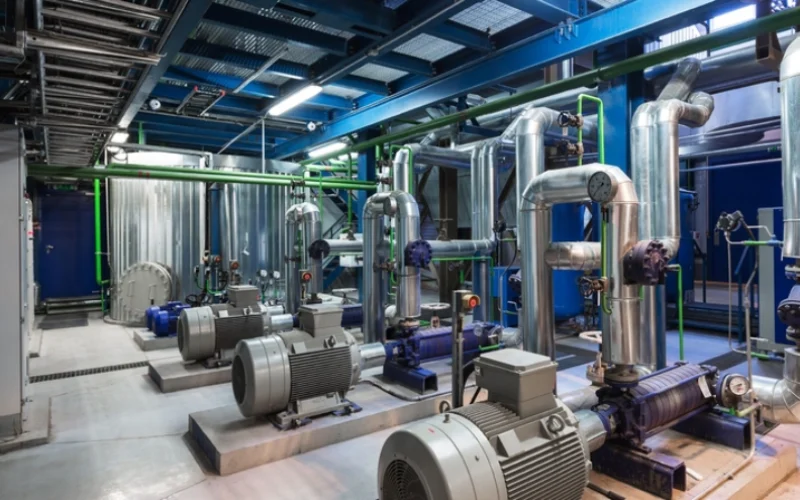

Ứng dụng của cảm biến rung trong công nghiệp
Nhờ khả năng giám sát rung động chính xác và liên tục, cảm biến rung trong công nghiệp được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và vận hành. Từ các thiết bị đơn lẻ đến dây chuyền quy mô lớn, cảm biến rung đóng vai trò quan trọng trong việc đảm bảo máy móc hoạt động ổn định, an toàn và hiệu quả.
Giám sát động cơ điện và motor công nghiệp
Động cơ điện là thiết bị quay quan trọng và phổ biến nhất trong nhà máy. Cảm biến rung được lắp đặt trên thân motor hoặc gối đỡ để:
- Phát hiện sớm mất cân bằng rotor
- Nhận biết lệch trục, cong trục
- Cảnh báo mòn hoặc hỏng ổ bi
Nhờ đó, doanh nghiệp có thể bảo trì kịp thời, tránh hư hỏng lan rộng và dừng máy đột ngột.
Giám sát bơm, quạt và hộp số
Các thiết bị như bơm, quạt công nghiệp và hộp số thường vận hành liên tục với tải lớn. Cảm biến rung giúp:
- Theo dõi tình trạng bánh răng và ổ trục
- Phát hiện rung bất thường do cavitation (xâm thực) trong bơm
- Nhận diện sai lệch lắp đặt hoặc mài mòn cơ khí
Ứng dụng này đặc biệt quan trọng trong các nhà máy nước, hóa chất, thực phẩm và năng lượng.
Giám sát hệ thống băng tải và dây chuyền sản xuất
Trong các dây chuyền sản xuất tự động, cảm biến rung được sử dụng để:
- Phát hiện lỏng bu lông, lệch con lăn băng tải
- Theo dõi tình trạng ổ trục và động cơ dẫn động
- Ngăn ngừa sự cố gây gián đoạn toàn bộ dây chuyền
Việc giám sát rung giúp duy trì tính liên tục và ổn định của quá trình sản xuất.
Ứng dụng trong bảo trì dự đoán (Predictive Maintenance)
Cảm biến rung là thành phần cốt lõi của hệ thống bảo trì dự đoán, cho phép:
- Thu thập dữ liệu rung theo thời gian thực
- Phân tích xu hướng rung để dự báo hư hỏng
- Lập kế hoạch bảo trì dựa trên tình trạng thực tế
Ứng dụng này giúp doanh nghiệp chuyển từ bảo trì bị động sang bảo trì chủ động, tối ưu chi phí và nguồn lực.
Giám sát rung kết cấu và nền móng thiết bị
Ngoài máy móc quay, cảm biến rung còn được dùng để:
- Giám sát rung bệ máy, khung đỡ và kết cấu thép
- Phát hiện rung bất thường ảnh hưởng đến độ chính xác của thiết bị
- Đảm bảo độ ổn định cho các hệ thống máy lớn hoặc máy chính xác cao
Ứng dụng này phổ biến trong nhà máy nặng, trung tâm dữ liệu và các công trình công nghiệp quy mô lớn.
Ứng dụng trong các ngành công nghiệp đặc thù
Cảm biến rung được sử dụng rộng rãi trong nhiều ngành như:
- Xi măng, thép, khai khoáng: giám sát máy nghiền, lò quay, băng tải
- Thực phẩm & đồ uống: theo dõi động cơ, máy đóng gói, đảm bảo vận hành liên tục
- Năng lượng & điện lực: giám sát tua-bin, máy phát điện
- Sản xuất tự động hóa: tích hợp vào hệ thống giám sát thông minh và IIoT
Xu hướng cảm biến rung trong công nghiệp 4.0
Trong bối cảnh Công nghiệp 4.0 thúc đẩy mạnh mẽ quá trình số hóa và tự động hóa nhà máy, cảm biến rung không còn dừng lại ở vai trò đo lường đơn thuần mà đang phát triển thành một phần quan trọng của hệ sinh thái giám sát thông minh và phân tích dữ liệu. Dưới đây là những xu hướng nổi bật của cảm biến rung trong giai đoạn hiện nay và tương lai gần.
Cảm biến rung không dây và năng lượng thấp
Một trong những xu hướng rõ rệt nhất là sự phát triển của cảm biến rung không dây. Nhờ sử dụng pin dung lượng cao hoặc công nghệ tiết kiệm năng lượng, cảm biến có thể hoạt động trong thời gian dài mà không cần đi dây phức tạp. Điều này giúp:
- Dễ dàng lắp đặt tại các vị trí khó tiếp cận
- Giảm chi phí hạ tầng và bảo trì hệ thống
- Mở rộng mạng lưới giám sát rung linh hoạt trong toàn nhà máy
Tích hợp IIoT và giám sát trên nền tảng Cloud
Cảm biến rung ngày càng được tích hợp sâu vào IIoT (Industrial Internet of Things), cho phép dữ liệu rung được truyền về hệ thống trung tâm hoặc nền tảng cloud. Nhờ đó:
- Dữ liệu được lưu trữ tập trung và truy cập từ xa
- Giám sát tình trạng thiết bị theo thời gian thực
- Phân tích xu hướng rung trên quy mô toàn nhà máy hoặc nhiều nhà máy
Xu hướng này đặc biệt phù hợp với mô hình quản lý sản xuất hiện đại và đa điểm.
Phân tích rung bằng AI và Machine Learning
Thay vì chỉ so sánh ngưỡng rung đơn giản, các hệ thống mới đang ứng dụng AI và Machine Learning để:
- Nhận diện mẫu rung bất thường
- Dự đoán thời điểm hư hỏng với độ chính xác cao hơn
- Phân biệt các dạng lỗi cơ khí khác nhau dựa trên dữ liệu rung
Điều này giúp doanh nghiệp đưa ra quyết định bảo trì chính xác và kịp thời hơn.
Cảm biến rung đa thông số
Xu hướng mới là các cảm biến đa thông số, không chỉ đo rung mà còn tích hợp đo nhiệt độ, âm thanh, tốc độ quay hoặc các đại lượng khác. Việc kết hợp nhiều dữ liệu giúp:
- Đánh giá toàn diện tình trạng thiết bị
- Giảm số lượng cảm biến cần lắp đặt
- Tăng độ tin cậy trong phân tích và chẩn đoán sự cố
Tích hợp sâu với hệ thống tự động hóa và bảo trì thông minh
Cảm biến rung trong Công nghiệp 4.0 không hoạt động độc lập mà được tích hợp chặt chẽ với:
- PLC, SCADA, MES
- Hệ thống quản lý bảo trì CMMS
- Nền tảng quản lý tài sản doanh nghiệp
Nhờ đó, dữ liệu rung được tự động liên kết với kế hoạch bảo trì, lịch sản xuất và quản lý tài sản, tạo nên chu trình bảo trì thông minh khép kín.
Chuyển dịch từ giám sát sang tối ưu vận hành
Xu hướng cuối cùng và quan trọng nhất là việc sử dụng dữ liệu rung không chỉ để phát hiện lỗi, mà còn để:
- Tối ưu chế độ vận hành thiết bị
- Giảm tiêu hao năng lượng
- Nâng cao hiệu suất tổng thể của hệ thống sản xuất
Điều này biến cảm biến rung trở thành nguồn dữ liệu chiến lược, đóng góp trực tiếp vào hiệu quả và tính bền vững của nhà máy.
Trong sản xuất hiện đại, cảm biến rung trong công nghiệp không chỉ là thiết bị đo lường mà đã trở thành công cụ quản lý tài sản quan trọng. Nhờ khả năng phát hiện sớm bất thường, hỗ trợ bảo trì dự đoán và tích hợp sâu với hệ thống tự động hóa, cảm biến rung giúp doanh nghiệp giảm rủi ro, tối ưu chi phí và nâng cao hiệu suất vận hành. Việc đầu tư cảm biến rung đúng cách là bước đi chiến lược, giúp doanh nghiệp hướng tới nhà máy thông minh, vận hành bền vững và tăng năng lực cạnh tranh trong kỷ nguyên Công nghiệp 4.0.
