Trong các hệ thống sản xuất và tự động hóa hiện đại, việc đo lường và kiểm soát chính xác lưu lượng chất lỏng, khí hay hơi đóng vai trò then chốt trong việc đảm bảo hiệu suất vận hành, an toàn và tiết kiệm chi phí. Cảm biến lưu lượng chính là thiết bị giúp doanh nghiệp theo dõi dòng chảy một cách liên tục, chính xác và đáng tin cậy. Từ nhà máy xử lý nước, thực phẩm – đồ uống đến dầu khí, hóa chất hay năng lượng, cảm biến lưu lượng đã trở thành “mắt xích” không thể thiếu trong dây chuyền công nghiệp. Ở bài viết này, hãy cùng Robotic Nguyên Hạnh tìm hiểu chi tiết hơn về thiết bị này nhé!

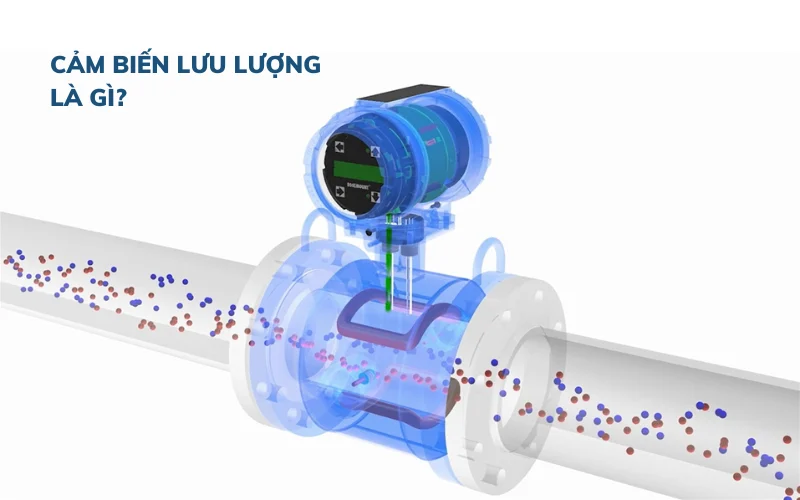

Cảm biến lưu lượng là gì?
Cảm biến lưu lượng (Flow Sensor / Flow Meter) là thiết bị đo dùng để xác định lượng chất lỏng hoặc khí đi qua một tiết diện ống trong một khoảng thời gian nhất định. Thiết bị này cho phép theo dõi chính xác dòng chảy của môi chất trong hệ thống công nghiệp, từ đó phục vụ cho việc giám sát, điều khiển và tối ưu quá trình vận hành.
Về bản chất, cảm biến lưu lượng không chỉ đơn thuần hiển thị số liệu đo, mà còn chuyển đổi giá trị lưu lượng thành tín hiệu điện như 4–20 mA, 0–10 V, xung (pulse) hoặc các giao thức truyền thông công nghiệp (Modbus, Profibus, Ethernet…). Các tín hiệu này được truyền về PLC, SCADA hoặc hệ thống điều khiển trung tâm để xử lý và đưa ra các quyết định điều khiển phù hợp.
Trong công nghiệp, lưu lượng thường được đo theo hai dạng chính:
- Lưu lượng thể tích: thể hiện thể tích môi chất chảy qua trong một đơn vị thời gian (m³/h, L/min…)
- Lưu lượng khối: thể hiện khối lượng môi chất chảy qua trong một đơn vị thời gian (kg/h, t/h…)
Tùy theo yêu cầu công nghệ và đặc tính môi chất (nước, khí, dầu, hơi, hóa chất…), doanh nghiệp sẽ lựa chọn loại cảm biến lưu lượng phù hợp để đảm bảo độ chính xác và độ bền lâu dài.
So với đồng hồ đo lưu lượng cơ học truyền thống, cảm biến lưu lượng công nghiệp hiện đại có khả năng đo liên tục, phản hồi nhanh, sai số thấp và dễ tích hợp vào hệ thống tự động hóa. Ngoài chức năng đo, nhiều cảm biến còn hỗ trợ cảnh báo, ghi dữ liệu và kết nối giám sát từ xa, giúp nâng cao hiệu quả quản lý và giảm chi phí vận hành cho nhà máy.
Xem thêm: Các loại cảm biến trong công nghiệp sản xuất hiện đại

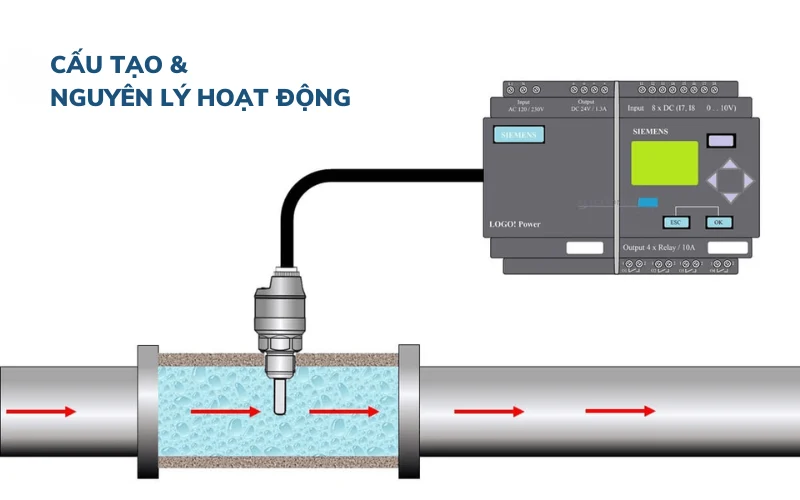

Cấu tạo & nguyên lý hoạt động của cảm biến lưu lượng
Cấu tạo cơ bản của cảm biến lưu lượng
Mặc dù có nhiều chủng loại và công nghệ đo khác nhau, cảm biến lưu lượng thường có cấu tạo gồm các bộ phận chính sau:
Thân cảm biến
Là phần vỏ bảo vệ bên ngoài, thường được chế tạo từ inox, thép, nhựa kỹ thuật hoặc hợp kim đặc biệt. Thân cảm biến đảm nhiệm vai trò dẫn dòng chảy, chịu áp suất, nhiệt độ và bảo vệ các bộ phận bên trong khỏi tác động của môi trường làm việc khắc nghiệt.
Bộ phận cảm biến (Sensor element)
Đây là thành phần quan trọng nhất, trực tiếp tiếp xúc hoặc tương tác với dòng chảy. Tùy loại cảm biến, bộ phận này có thể là cuộn dây điện từ, cánh turbine, ống đo rung (Coriolis), đầu dò nhiệt hoặc bộ phát – thu sóng siêu âm.
Bộ xử lý tín hiệu
Có nhiệm vụ thu nhận tín hiệu thô từ bộ phận cảm biến, xử lý và chuyển đổi thành tín hiệu chuẩn. Bộ xử lý giúp lọc nhiễu, hiệu chỉnh sai số và đảm bảo độ ổn định của kết quả đo.
Ngõ ra tín hiệu
Bao gồm các dạng tín hiệu phổ biến như 4–20 mA, 0–10 V, xung (pulse) hoặc giao thức truyền thông công nghiệp như Modbus, Profibus, Ethernet/IP. Nhờ đó, cảm biến lưu lượng có thể dễ dàng kết nối với PLC, SCADA hoặc hệ thống giám sát trung tâm.
Nguyên lý hoạt động của cảm biến lưu lượng
Nguyên lý hoạt động của cảm biến lưu lượng dựa trên việc chuyển đổi đặc tính của dòng chảy thành tín hiệu đo lường. Một số nguyên lý phổ biến gồm:
Đo theo vận tốc dòng chảy
Cảm biến xác định tốc độ dòng chảy của môi chất, sau đó quy đổi ra lưu lượng dựa trên tiết diện ống. Nguyên lý này thường áp dụng cho cảm biến turbine hoặc siêu âm.
Đo theo chênh áp
Khi dòng chảy đi qua vật cản (orifice, venturi…), áp suất trước và sau điểm đo sẽ thay đổi. Cảm biến dựa vào sự chênh lệch áp suất này để tính toán lưu lượng.
Đo theo hiệu ứng điện từ
Dựa trên định luật cảm ứng điện từ, dòng chất lỏng dẫn điện khi đi qua từ trường sẽ sinh ra điện áp tỉ lệ với vận tốc dòng chảy. Nguyên lý này cho độ ổn định cao, ít bị ảnh hưởng bởi nhiệt độ và áp suất.
Đo theo lưu lượng khối
Một số cảm biến như Coriolis đo trực tiếp lưu lượng khối thông qua sự biến dạng hoặc dao động của ống đo khi có dòng chảy đi qua, mang lại độ chính xác rất cao.

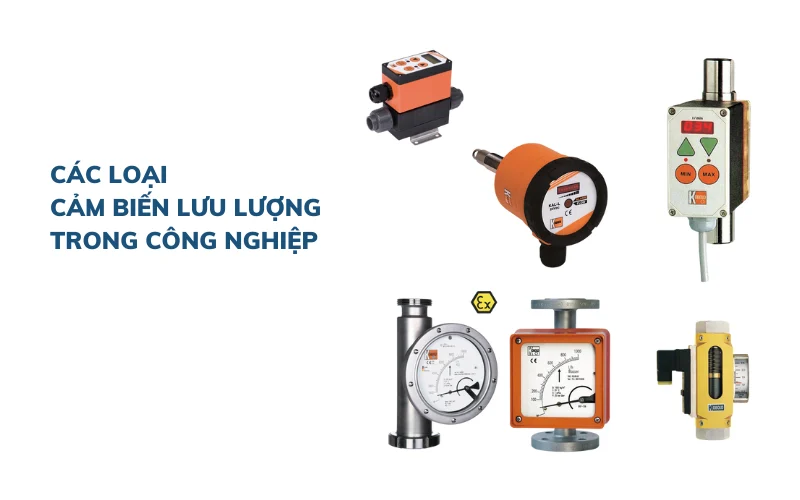

Các loại cảm biến lưu lượng phổ biến trong công nghiệp
Trong công nghiệp, cảm biến lưu lượng được phân loại dựa trên nguyên lý đo, loại môi chất và điều kiện làm việc. Dưới đây là những loại cảm biến lưu lượng phổ biến và được ứng dụng rộng rãi nhất hiện nay.
Cảm biến lưu lượng điện từ (Electromagnetic Flow Meter)
- Nguyên lý: Dựa trên định luật cảm ứng điện từ; chất lỏng dẫn điện chảy qua từ trường sinh ra điện áp tỉ lệ với vận tốc dòng chảy.
- Ưu điểm: Độ ổn định cao, ít phụ thuộc nhiệt độ – áp suất, không có bộ phận chuyển động nên bền và ít bảo trì.
- Hạn chế: Chỉ dùng cho chất lỏng dẫn điện (nước, nước thải, bùn…).
- Ứng dụng: Cấp thoát nước, xử lý nước thải, hóa chất, thực phẩm – đồ uống.
Cảm biến lưu lượng siêu âm (Ultrasonic Flow Meter)
- Nguyên lý: Đo thời gian truyền sóng siêu âm xuôi – ngược dòng để tính vận tốc dòng chảy.
- Ưu điểm: Lắp đặt linh hoạt (đặc biệt loại kẹp ngoài – clamp-on), không cắt ống, phù hợp cải tạo hệ thống.
- Hạn chế: Độ chính xác phụ thuộc điều kiện dòng chảy và chất lượng ống.
- Ứng dụng: Nước sạch, nước tuần hoàn, HVAC, hệ thống năng lượng.
Cảm biến lưu lượng turbine
- Nguyên lý: Dòng chảy làm quay cánh turbine; tốc độ quay tỉ lệ với lưu lượng.
- Ưu điểm: Độ chính xác khá cao trong dải đo ổn định, cấu tạo đơn giản.
- Hạn chế: Có bộ phận cơ khí, nhạy với cặn bẩn và cần đoạn ống thẳng đủ dài.
- Ứng dụng: Nước sạch, dầu nhẹ, nhiên liệu, chất lỏng ít tạp chất.
Cảm biến lưu lượng chênh áp (Differential Pressure Flow Meter)
- Nguyên lý: Đo chênh lệch áp suất trước – sau vật cản (orifice, venturi, pitot).
- Ưu điểm: Chịu được áp suất và nhiệt độ cao, kết cấu bền.
- Hạn chế: Tổn thất áp suất, độ chính xác phụ thuộc lắp đặt và hiệu chuẩn.
- Ứng dụng: Hơi nước, khí nén, dầu, hệ thống năng lượng và dầu khí.
Cảm biến lưu lượng Coriolis (Coriolis Mass Flow Meter)
- Nguyên lý: Đo trực tiếp lưu lượng khối thông qua dao động của ống đo khi có dòng chảy.
- Ưu điểm: Độ chính xác rất cao, đo được cả lưu lượng khối và mật độ.
- Hạn chế: Giá thành cao, kích thước lớn hơn so với các loại khác.
- Ứng dụng: Hóa chất, dược phẩm, thực phẩm, đo lường chính xác cao.
Cảm biến lưu lượng nhiệt (Thermal Mass Flow Sensor)
- Nguyên lý: Đo sự thay đổi nhiệt khi dòng khí đi qua đầu dò được gia nhiệt.
- Ưu điểm: Đo trực tiếp lưu lượng khối khí, phản hồi nhanh, phù hợp lưu lượng thấp.
- Hạn chế: Chủ yếu dùng cho khí, độ chính xác phụ thuộc tính chất khí.
- Ứng dụng: Khí nén, HVAC, kiểm soát tiêu thụ năng lượng.
Có thể bạn quan tâm:
- Tìm hiểu về cảm biến tiệm cận
- Tìm hiểu về cảm biến quang
- Tìm hiểu về cảm biến nhiệt độ
- Tìm hiểu về cảm biến áp suất
- Tìm hiểu về cảm biến mức

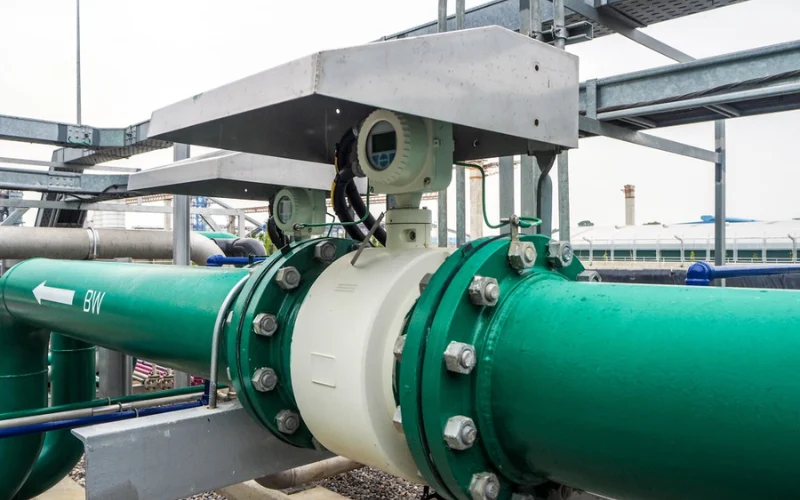

Ưu điểm của cảm biến lưu lượng trong công nghiệp
Cảm biến lưu lượng ngày càng được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ mang lại nhiều lợi ích vượt trội so với các phương pháp đo truyền thống. Dưới đây là những ưu điểm nổi bật của cảm biến lưu lượng trong môi trường sản xuất và tự động hóa hiện đại.
Đo lưu lượng chính xác và ổn định
Cảm biến lưu lượng cho phép đo liên tục, real-time với độ chính xác cao, đáp ứng tốt các yêu cầu kiểm soát chặt chẽ trong sản xuất. Nhờ khả năng hiệu chuẩn và bù sai số, thiết bị giúp hạn chế sai lệch do áp suất, nhiệt độ hoặc lưu lượng biến đổi, từ đó đảm bảo độ tin cậy của dữ liệu đo.
Hỗ trợ tự động hóa và điều khiển thông minh
Một trong những ưu điểm lớn nhất của cảm biến lưu lượng là khả năng tích hợp trực tiếp với PLC, SCADA, DCS. Dữ liệu lưu lượng được truyền về hệ thống điều khiển để:
- Tự động điều chỉnh van, bơm, quạt
- Giám sát trạng thái vận hành
- Kích hoạt cảnh báo khi lưu lượng vượt ngưỡng
Điều này giúp giảm phụ thuộc vào thao tác thủ công và nâng cao mức độ tự động hóa của dây chuyền.
Tối ưu tiêu thụ năng lượng và nguyên vật liệu
Việc kiểm soát chính xác lưu lượng giúp doanh nghiệp tránh thất thoát nước, khí, hơi, nhiên liệu, đồng thời tối ưu định mức sử dụng nguyên liệu. Nhờ đó, chi phí vận hành được giảm đáng kể, đặc biệt trong các hệ thống sử dụng lưu lượng lớn và vận hành liên tục.
Nâng cao chất lượng và độ ổn định của sản phẩm
Trong nhiều ngành như thực phẩm, hóa chất, dược phẩm, lưu lượng đầu vào ảnh hưởng trực tiếp đến chất lượng và độ đồng nhất của sản phẩm. Cảm biến lưu lượng giúp duy trì các thông số công nghệ ổn định, giảm sai hỏng và nâng cao tỷ lệ sản phẩm đạt chuẩn.
Dễ dàng giám sát, phân tích và quản lý dữ liệu
Cảm biến lưu lượng hiện đại không chỉ đo mà còn hỗ trợ lưu trữ và truyền dữ liệu. Doanh nghiệp có thể:
- Theo dõi lưu lượng theo thời gian thực
- Phân tích xu hướng tiêu thụ
- Phát hiện sớm rò rỉ hoặc bất thường
Đây là nền tảng quan trọng cho bảo trì dự đoán và tối ưu vận hành.
Phù hợp với xu hướng Công nghiệp 4.0
Nhiều cảm biến lưu lượng hiện nay được tích hợp IIoT, giao thức truyền thông công nghiệp và kết nối mạng, cho phép giám sát từ xa và kết nối với hệ thống quản lý tổng thể. Điều này giúp doanh nghiệp từng bước chuyển đổi số, nâng cao năng lực cạnh tranh trong bối cảnh công nghiệp hiện đại.

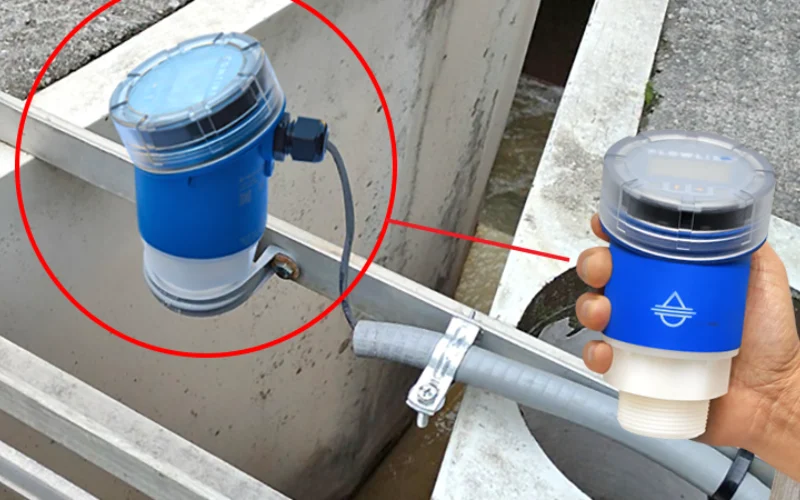

Ứng dụng của cảm biến lưu lượng trong công nghiệp
Cảm biến lưu lượng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng đo chính xác, giám sát liên tục và tích hợp tự động hóa. Dưới đây là những nhóm ứng dụng tiêu biểu nhất.
Ngành sản xuất & chế biến
Trong các dây chuyền thực phẩm, đồ uống, hóa chất, dược phẩm, cảm biến lưu lượng được dùng để kiểm soát lượng nguyên liệu đầu vào như nước, dung dịch, phụ gia hoặc khí. Việc đo lưu lượng chính xác giúp:
- Đảm bảo tỷ lệ pha trộn đúng công thức
- Ổn định chất lượng sản phẩm
- Giảm hao hụt và sai lỗi trong quá trình sản xuất
Hệ thống cấp thoát nước & xử lý nước thải
Cảm biến lưu lượng là thiết bị không thể thiếu trong:
- Trạm cấp nước sinh hoạt
- Nhà máy xử lý nước thải công nghiệp
- Hệ thống bơm, đường ống phân phối
Thiết bị giúp giám sát lưu lượng nước vào – ra, phát hiện rò rỉ, quá tải và hỗ trợ tối ưu vận hành hệ thống.
Ngành dầu khí & năng lượng
Trong các hệ thống dầu, khí, hơi và nhiên liệu, cảm biến lưu lượng được sử dụng để:
- Đo lưu lượng truyền dẫn và phân phối
- Kiểm soát tiêu thụ năng lượng
- Đảm bảo an toàn trong điều kiện áp suất và nhiệt độ cao
Đây là lĩnh vực yêu cầu độ chính xác và độ tin cậy rất cao.
Hệ thống khí nén & HVAC
Cảm biến lưu lượng được ứng dụng phổ biến trong:
- Giám sát tiêu thụ khí nén tại nhà máy
- Điều khiển lưu lượng gió trong hệ thống HVAC
- Tối ưu hiệu suất quạt, máy nén và điều hòa không khí
Nhờ đó, doanh nghiệp có thể giảm chi phí điện năng và nâng cao hiệu quả sử dụng hệ thống.
Dây chuyền tự động hóa & robot công nghiệp
Trong các dây chuyền tự động, cảm biến lưu lượng kết hợp với PLC giúp:
- Điều khiển chính xác van, bơm, xy lanh
- Đảm bảo chu trình vận hành ổn định
- Giám sát tình trạng thiết bị theo thời gian thực
Điều này đặc biệt quan trọng với các hệ thống sản xuất liên tục và robot công nghiệp.
Ngành môi trường & quản lý tài nguyên
Cảm biến lưu lượng còn được sử dụng để:
- Giám sát xả thải công nghiệp
- Theo dõi lưu lượng nước tái sử dụng
- Phục vụ báo cáo môi trường và tuân thủ quy định pháp lý
Nhờ khả năng ứng dụng linh hoạt trong nhiều lĩnh vực, cảm biến lưu lượng trong công nghiệp đóng vai trò quan trọng trong việc nâng cao hiệu suất sản xuất, tiết kiệm năng lượng và đảm bảo an toàn vận hành, trở thành thành phần không thể thiếu trong các hệ thống công nghiệp hiện đại.
Xu hướng cảm biến lưu lượng trong công nghiệp 4.0
Trong bối cảnh Công nghiệp 4.0 và chuyển đổi số, cảm biến lưu lượng không còn là thiết bị đo đơn thuần mà đang ngày càng trở nên thông minh, kết nối và dữ liệu-hóa. Dưới đây là những xu hướng nổi bật định hình tương lai ứng dụng cảm biến lưu lượng trong công nghiệp.
Kết nối IIoT & truyền dữ liệu theo thời gian thực
Một trong những xu hướng quan trọng nhất là tích hợp cảm biến lưu lượng vào hệ thống Industrial Internet of Things (IIoT). Cảm biến không chỉ gửi tín hiệu analog chuẩn 4–20 mA hay xung, mà còn có thể:
- Gửi dữ liệu trực tiếp qua mạng Ethernet, Wi-Fi, 5G
- Sử dụng các giao thức công nghiệp như Modbus TCP/IP, PROFINET, OPC UA
- Kết nối với nền tảng IoT/Cloud để giám sát, lưu trữ và phân tích dữ liệu theo thời gian thực
Kết nối IIoT giúp doanh nghiệp theo dõi lưu lượng từ xa, tối ưu vận hành và giảm thời gian xử lý sự cố.
Cảm biến lưu lượng “thông minh”
Khác với cảm biến truyền thống chỉ cung cấp dữ liệu đo, thế hệ cảm biến mới được trang bị:
- Bộ xử lý nhúng để tiền xử lý tín hiệu
- Tự hiệu chuẩn & bù sai số
- Báo lỗi/chẩn đoán tình trạng thiết bị
- Hỗ trợ cấu hình từ xa
Nhờ đó, cảm biến có thể tự phát hiện bất thường, nâng cao độ tin cậy đo và giảm chi phí bảo trì.
Phân tích dữ liệu & bảo trì dự đoán
Khi dữ liệu lưu lượng được thu thập liên tục và lưu trữ trên nền tảng số:
- Phần mềm phân tích có thể phát hiện xu hướng bất thường
- Áp dụng machine learning để dự đoán sự cố trước khi xảy ra
- Lên lịch bảo trì dựa trên điều kiện thực tế thay vì định kỳ cố định
Xu hướng này giúp tối ưu chi phí vận hành, giảm thời gian chết máy và kéo dài tuổi thọ thiết bị.
Tích hợp trung tâm điều khiển & tự động hóa
Cảm biến lưu lượng hiện đại dễ dàng tích hợp sâu vào hệ thống PLC – SCADA – DCS. Điều này mang đến:
- Giám sát tập trung hàng trăm điểm đo
- Điều khiển tự động các thiết bị cơ khí (van, bơm, máy nén)
- Đồng bộ hóa dữ liệu liên hệ với các tham số quy trình khác
Kết quả là hệ thống vận hành linh hoạt, chính xác và hiệu quả cao hơn.
Kết nối Cloud & giám sát từ bất kỳ đâu
Với nền tảng điện toán đám mây, dữ liệu lưu lượng có thể được:
- Lưu trữ an toàn, mở rộng dễ dàng
- Truy cập qua trình duyệt hoặc ứng dụng di động
- Hiển thị dashboard trực quan với biểu đồ, cảnh báo, báo cáo
Điều này rất hữu ích cho các doanh nghiệp có nhiều cơ sở, chi nhánh hoặc yêu cầu giám sát 24/7.
Tối ưu năng lượng & phát triển bền vững
Trong xu hướng “sản xuất xanh – tiêu thụ tối ưu”, cảm biến lưu lượng đóng vai trò then chốt trong:
- Kiểm soát sử dụng nước, khí, hơi
- Phát hiện thất thoát và cải thiện hiệu suất hệ thống
- Đóng góp vào các mục tiêu quản lý năng lượng và giảm phát thải
Xu hướng mini hóa & chi phí tiếp cận
Công nghệ cảm biến mới giúp thu nhỏ kích thước, giảm giá thành đồng thời vẫn giữ độ chính xác cao. Điều này mở rộng khả năng ứng dụng vào:
- Dây chuyền nhỏ, thiết bị nhúng
- Các hệ thống retrofit (nâng cấp từ hệ thống cũ)
- Ứng dụng SME, cơ sở sản xuất vừa và nhỏ
Cảm biến lưu lượng đóng vai trò then chốt trong các hệ thống công nghiệp hiện đại, giúp đo lường chính xác lưu chất như chất lỏng, khí hoặc hơi trong suốt quá trình vận hành. Việc hiểu rõ nguyên lý hoạt động, các loại cảm biến phổ biến cũng như ưu – nhược điểm của từng dòng sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp với yêu cầu kỹ thuật, môi trường làm việc và ngân sách đầu tư, góp phần nâng cao độ ổn định của hệ thống, tiết kiệm năng lượng, giảm chi phí vận hành và đảm bảo chất lượng sản phẩm.
