Trong bối cảnh tự động hóa và sản xuất thông minh ngày càng phát triển, cảm biến áp suất trong công nghiệp đóng vai trò then chốt trong việc giám sát, điều khiển và tối ưu hoạt động của hệ thống máy móc. Từ các dây chuyền sản xuất, hệ thống thủy lực – khí nén đến ngành dầu khí, hóa chất hay thực phẩm, cảm biến áp suất giúp doanh nghiệp kiểm soát chính xác các thông số vận hành, đảm bảo an toàn, ổn định và nâng cao hiệu suất sản xuất. Việc hiểu rõ nguyên lý, đặc điểm và ứng dụng của cảm biến áp suất không chỉ giúp lựa chọn thiết bị phù hợp mà còn là nền tảng quan trọng để triển khai các giải pháp công nghiệp hiện đại và bền vững. Ở bài viết này, hãy cùng Robotic Nguyên Hạnh tìm hiểu chi tiết nhé!

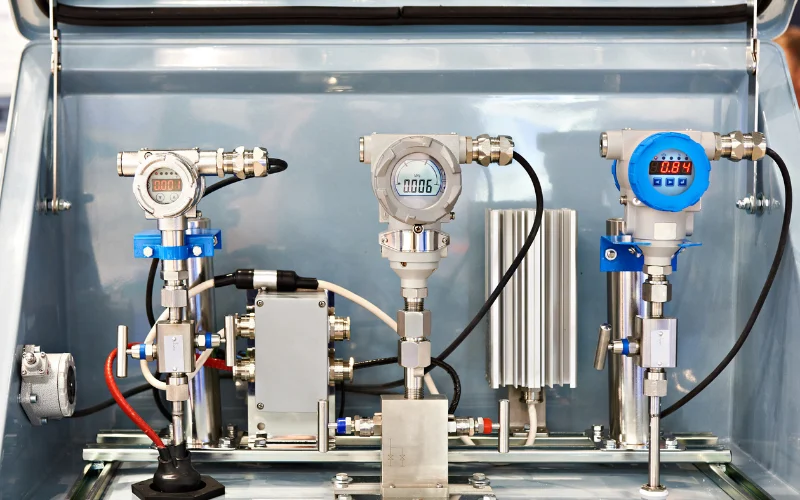

Cảm biến áp suất là gì?
Cảm biến áp suất là thiết bị đo lường dùng để xác định giá trị áp suất của khí hoặc chất lỏng trong một hệ thống và chuyển đổi giá trị đó thành tín hiệu điện để phục vụ cho việc giám sát, điều khiển và tự động hóa. Trong công nghiệp, cảm biến áp suất thường được lắp đặt tại các đường ống, bồn chứa, hệ thống khí nén, thủy lực hoặc máy móc vận hành liên tục.
Về bản chất, áp suất là lực tác động lên một đơn vị diện tích. Khi áp suất trong hệ thống thay đổi, phần tử cảm biến bên trong sẽ bị biến dạng hoặc thay đổi đặc tính vật lý. Sự thay đổi này được cảm biến chuyển đổi thành tín hiệu đầu ra như 4–20mA, 0–10V hoặc tín hiệu digital (Modbus, IO-Link…), từ đó truyền về PLC, bộ điều khiển hoặc hệ thống giám sát trung tâm.
Trong môi trường công nghiệp, cảm biến áp suất không chỉ dùng để “đo cho biết”, mà còn đóng vai trò phát hiện sớm các tình trạng bất thường như quá áp, rò rỉ, tắc nghẽn đường ống hoặc suy giảm hiệu suất thiết bị. Nhờ đó, hệ thống có thể tự động điều chỉnh, phát cảnh báo hoặc dừng vận hành kịp thời, giúp đảm bảo an toàn và duy trì sự ổn định của quá trình sản xuất, đồng thời tạo nền tảng cho các giải pháp tự động hóa và nhà máy thông minh trong thời đại Công nghiệp 4.0.
Xem thêm:
Cấu tạo & nguyên lý hoạt động của cảm biến áp suất
Để đo và chuyển đổi áp suất thành tín hiệu điện phục vụ cho hệ thống điều khiển, cảm biến áp suất trong công nghiệp được thiết kế với cấu tạo chặt chẽ và nguyên lý hoạt động chính xác. Mỗi bộ phận đều đảm nhiệm một vai trò riêng, giúp cảm biến hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
Cấu tạo cơ bản của cảm biến áp suất
Một cảm biến áp suất công nghiệp thường bao gồm các thành phần chính sau:
- Phần tử cảm biến (Sensor Element): Đây là bộ phận trực tiếp tiếp xúc với áp suất của khí hoặc chất lỏng. Khi áp suất tác động, phần tử này sẽ xảy ra biến dạng cơ học hoặc thay đổi đặc tính vật lý. Mức độ biến dạng tỷ lệ với giá trị áp suất đo được.
- Mạch chuyển đổi & xử lý tín hiệu: Nhiệm vụ của mạch này là chuyển đổi sự biến dạng cơ học của phần tử cảm biến thành tín hiệu điện. Tín hiệu ban đầu thường rất nhỏ, sau đó được khuếch đại, lọc nhiễu và hiệu chỉnh để đảm bảo độ chính xác.
- Bộ phận xuất tín hiệu (Output): Cảm biến áp suất có thể xuất tín hiệu analog như 4–20mA, 0–10V hoặc tín hiệu digital thông qua các chuẩn truyền thông công nghiệp. Tín hiệu này được gửi về PLC, HMI, SCADA hoặc hệ thống giám sát.
- Vỏ bảo vệ & đầu kết nối: Vỏ cảm biến thường được làm từ inox hoặc vật liệu chịu lực cao, có khả năng chống bụi, nước, rung động và ăn mòn hóa chất. Đầu kết nối được thiết kế theo chuẩn công nghiệp để đảm bảo lắp đặt chắc chắn và an toàn.
Nguyên lý hoạt động của cảm biến áp suất
Nguyên lý hoạt động của cảm biến áp suất dựa trên việc chuyển đổi áp suất thành tín hiệu điện thông qua sự thay đổi vật lý của phần tử cảm biến. Một số nguyên lý phổ biến gồm:
- Strain Gauge (điện trở biến dạng): Khi áp suất tác động lên màng cảm biến, màng sẽ biến dạng làm thay đổi điện trở của strain gauge. Sự thay đổi này được mạch điện xử lý và chuyển thành tín hiệu đo áp suất.
- Piezoelectric (hiệu ứng áp điện): Áp suất tạo ra điện tích trên vật liệu áp điện. Nguyên lý này thường dùng cho các ứng dụng đo áp suất động hoặc thay đổi nhanh.
- Capacitive (điện dung): Áp suất làm thay đổi khoảng cách giữa các bản tụ điện, dẫn đến thay đổi giá trị điện dung. Cảm biến điện dung thường có độ nhạy cao, phù hợp cho đo áp suất thấp.
- MEMS (Micro-Electro-Mechanical Systems): Sử dụng công nghệ vi cơ điện tử, cho phép tích hợp phần tử cảm biến và mạch xử lý trên cùng một chip. Cảm biến MEMS có kích thước nhỏ gọn, độ chính xác cao và độ ổn định tốt.
Quy trình chuyển đổi áp suất thành tín hiệu điện
Quá trình đo của cảm biến áp suất diễn ra theo các bước cơ bản:
- Áp suất từ môi trường tác động lên phần tử cảm biến
- Phần tử cảm biến bị biến dạng hoặc thay đổi đặc tính vật lý
- Mạch điện chuyển đổi sự thay đổi này thành tín hiệu điện
- Tín hiệu được khuếch đại, xử lý và xuất ra dạng analog hoặc digital
- Dữ liệu được truyền về hệ thống điều khiển để giám sát và điều chỉnh
Nhờ cấu tạo tối ưu và nguyên lý hoạt động chính xác, cảm biến áp suất trong công nghiệp có thể đo liên tục, ổn định và đáng tin cậy, đáp ứng yêu cầu vận hành khắt khe của các hệ thống sản xuất và tự động hóa hiện đại.

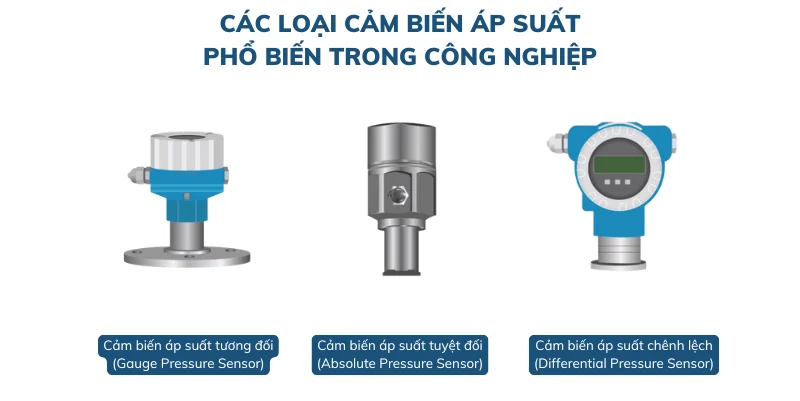

Các loại cảm biến áp suất phổ biến trong công nghiệp
Trong công nghiệp, cảm biến áp suất được thiết kế với nhiều chủng loại khác nhau nhằm đáp ứng đa dạng nhu cầu đo lường, từ áp suất thấp đến áp suất rất cao, từ môi trường tiêu chuẩn đến điều kiện khắc nghiệt. Việc phân loại cảm biến áp suất giúp người dùng lựa chọn đúng thiết bị, đảm bảo độ chính xác, độ bền và hiệu quả vận hành.
Phân loại theo dạng áp suất đo
– Cảm biến áp suất tuyệt đối (Absolute Pressure Sensor)
Loại cảm biến này đo áp suất so với chân không tuyệt đối (0 bar). Áp suất đo được không bị ảnh hưởng bởi sự thay đổi áp suất khí quyển. Cảm biến áp suất tuyệt đối thường được sử dụng trong:
- Hệ thống chân không
- Ngành hàng không, bán dẫn
- Các ứng dụng yêu cầu độ chính xác cao
– Cảm biến áp suất tương đối (Gauge Pressure Sensor)
Đây là loại cảm biến phổ biến nhất, đo áp suất so với áp suất khí quyển. Khi áp suất bằng áp suất môi trường, giá trị đo bằng 0. Cảm biến áp suất tương đối được ứng dụng rộng rãi trong:
- Hệ thống khí nén
- Thủy lực công nghiệp
- Máy móc và dây chuyền sản xuất
– Cảm biến áp suất chênh lệch (Differential Pressure Sensor)
Loại cảm biến này đo sự chênh lệch áp suất giữa hai điểm trong hệ thống. Thường dùng để:
- Giám sát bộ lọc, phát hiện tắc nghẽn
- Đo lưu lượng gián tiếp
- Kiểm soát áp suất trong phòng sạch, HVAC
Phân loại theo tín hiệu đầu ra
– Cảm biến áp suất tín hiệu analog
Xuất tín hiệu liên tục dưới dạng:
- 4–20mA
- 0–10V
- 0–5V
Ưu điểm là dễ tích hợp với PLC và hệ thống điều khiển truyền thống, ổn định và phổ biến trong công nghiệp.
– Cảm biến áp suất tín hiệu digital
Sử dụng các giao thức truyền thông công nghiệp như:
- Modbus RTU/TCP
- IO-Link
- CAN, Profibus (tùy ứng dụng)
Loại này cho phép truyền dữ liệu chính xác, hỗ trợ cấu hình, chẩn đoán lỗi và tích hợp IIoT.
Phân loại theo môi trường & điều kiện làm việc
– Cảm biến áp suất khí
Chuyên dùng để đo áp suất không khí hoặc khí nén trong hệ thống HVAC, máy nén khí, dây chuyền tự động.
– Cảm biến áp suất chất lỏng
Được thiết kế để đo áp suất nước, dầu, hóa chất, thường có khả năng chịu ăn mòn và áp suất cao.
– Cảm biến áp suất cho môi trường khắc nghiệt
Phù hợp với các điều kiện:
- Nhiệt độ cao
- Độ rung lớn
- Môi trường ăn mòn, bụi bẩn
- Áp suất biến động mạnh
Thường được sử dụng trong ngành dầu khí, luyện kim, hóa chất và khai thác mỏ.
Phân loại theo hình thức lắp đặt & thiết kế
- Cảm biến áp suất dạng màng (Diaphragm)
- Cảm biến áp suất dạng flush (chống bám bẩn)
- Cảm biến áp suất mini, tích hợp gọn nhẹ
- Cảm biến áp suất kèm hiển thị (có màn hình LED/LCD)
Có thể bạn quan tâm: Các loại cảm biến trong công nghiệp sản xuất hiện đại
Ưu điểm của cảm biến áp suất trong công nghiệp
Việc ứng dụng cảm biến áp suất trong công nghiệp mang lại nhiều lợi ích thiết thực cho quá trình vận hành và quản lý hệ thống sản xuất. Không chỉ đơn thuần là thiết bị đo lường, cảm biến áp suất còn đóng vai trò quan trọng trong việc tối ưu hiệu suất, đảm bảo an toàn và nâng cao mức độ tự động hóa.
Đo lường áp suất chính xác và liên tục
Cảm biến áp suất cho phép theo dõi giá trị áp suất theo thời gian thực, với độ chính xác và độ ổn định cao. Nhờ khả năng đo liên tục, hệ thống có thể nhanh chóng phát hiện các biến động bất thường, tránh tình trạng quá áp hoặc sụt áp gây ảnh hưởng đến thiết bị và chất lượng sản phẩm.
Nâng cao độ an toàn cho hệ thống và con người
Áp suất vượt ngưỡng cho phép có thể gây ra các sự cố nghiêm trọng như nổ đường ống, hỏng thiết bị hoặc rò rỉ hóa chất. Cảm biến áp suất giúp cảnh báo sớm và tự động ngắt hệ thống khi xảy ra bất thường, góp phần bảo vệ người vận hành và giảm thiểu rủi ro trong sản xuất.
Tối ưu hiệu suất và chất lượng sản xuất
Việc kiểm soát áp suất chính xác giúp các quy trình như khí nén, thủy lực, chiết rót, ép hoặc gia nhiệt hoạt động ổn định. Điều này giúp nâng cao độ đồng đều của sản phẩm, giảm sai lỗi và hạn chế lãng phí nguyên vật liệu.
Dễ dàng tích hợp với hệ thống tự động hóa
Cảm biến áp suất hiện nay hỗ trợ nhiều chuẩn tín hiệu và giao thức truyền thông, cho phép kết nối trực tiếp với PLC, HMI, SCADA và hệ thống IIoT. Nhờ đó, doanh nghiệp có thể giám sát tập trung, điều khiển từ xa và phân tích dữ liệu sản xuất một cách hiệu quả.
Giảm chi phí vận hành và bảo trì
Thông qua việc giám sát áp suất liên tục, cảm biến giúp phát hiện sớm dấu hiệu xuống cấp của thiết bị, từ đó lên kế hoạch bảo trì chủ động thay vì sửa chữa đột xuất. Điều này giúp giảm thời gian dừng máy, tiết kiệm chi phí và kéo dài tuổi thọ hệ thống.
Hoạt động ổn định trong nhiều môi trường công nghiệp
Cảm biến áp suất được thiết kế để làm việc trong các điều kiện khắc nghiệt như nhiệt độ cao, rung động mạnh, môi trường bụi bẩn hoặc ăn mò
Ứng dụng của cảm biến áp suất trong công nghiệp
Nhờ khả năng đo lường chính xác và hoạt động ổn định trong nhiều điều kiện khác nhau, cảm biến áp suất trong công nghiệp được ứng dụng rộng rãi trong hầu hết các lĩnh vực sản xuất và tự động hóa. Thiết bị này không chỉ giúp giám sát áp suất, mà còn đóng vai trò quan trọng trong việc điều khiển quy trình, đảm bảo an toàn và tối ưu hiệu suất vận hành.
Hệ thống khí nén và thủy lực
Trong các hệ thống khí nén và thủy lực, cảm biến áp suất được sử dụng để:
- Giám sát áp suất làm việc của máy nén, bơm và xi lanh
- Phát hiện tình trạng rò rỉ, sụt áp hoặc quá áp
- Điều khiển van, bơm và cơ cấu chấp hành
Việc kiểm soát áp suất chính xác giúp hệ thống vận hành ổn định, kéo dài tuổi thọ thiết bị và giảm tiêu hao năng lượng.
Dây chuyền sản xuất và lắp ráp tự động
Trong các nhà máy sản xuất hiện đại, cảm biến áp suất được tích hợp vào:
- Máy ép, máy dập, máy đóng gói
- Hệ thống chiết rót, đóng nắp, hàn kín
- Robot công nghiệp và thiết bị tự động hóa
Cảm biến giúp đảm bảo lực ép và áp suất luôn nằm trong giới hạn cho phép, từ đó duy trì chất lượng sản phẩm đồng đều.
Ngành dầu khí và hóa chất
Đây là những lĩnh vực yêu cầu kiểm soát áp suất nghiêm ngặt nhằm đảm bảo an toàn. Cảm biến áp suất được ứng dụng để:
- Giám sát áp suất đường ống, bồn chứa
- Kiểm soát quá trình phản ứng hóa học
- Phát hiện sớm nguy cơ rò rỉ hoặc nổ
Nhờ đó, doanh nghiệp có thể hạn chế sự cố nghiêm trọng và đáp ứng các tiêu chuẩn an toàn khắt khe.
Ngành thực phẩm và đồ uống
Trong sản xuất thực phẩm, cảm biến áp suất được sử dụng trong:
- Hệ thống nấu, hấp, tiệt trùng
- Dây chuyền chiết rót, đóng chai
- Hệ thống vệ sinh CIP/SIP
Các cảm biến chuyên dụng cho ngành thực phẩm thường có thiết kế vệ sinh, chống bám bẩn, giúp đảm bảo an toàn thực phẩm và tuân thủ tiêu chuẩn chất lượng.
Hệ thống HVAC và xử lý nước
Trong hệ thống HVAC và xử lý nước, cảm biến áp suất được dùng để:
- Giám sát áp suất gió và chênh áp trong đường ống
- Kiểm soát bơm, quạt và van điều tiết
- Theo dõi tình trạng bộ lọc và phát hiện tắc nghẽn
Ứng dụng này giúp tối ưu hiệu suất vận hành và tiết kiệm năng lượng.
Robot công nghiệp và nhà máy thông minh
Trong các hệ thống sản xuất thông minh, cảm biến áp suất đóng vai trò là nguồn dữ liệu đầu vào quan trọng cho:
- Hệ thống giám sát thời gian thực
- Phân tích dữ liệu và bảo trì dự đoán
- Kết nối IIoT và điều khiển từ xa
Nhờ đó, doanh nghiệp có thể nâng cao mức độ tự động hóa và từng bước triển khai mô hình nhà máy thông minh (Smart Factory).
Xu hướng cảm biến áp suất trong công nghiệp 4.0
Bước vào kỷ nguyên Công nghiệp 4.0, cảm biến không còn chỉ là thiết bị đo lường đơn thuần nữa. Đặc biệt với cảm biến áp suất – một thành phần quan trọng trong các hệ thống tự động hóa công nghiệp, xu hướng phát triển đang định hình mạnh mẽ theo hướng thông minh, kết nối dữ liệu và tích hợp sâu với hệ thống điều khiển hiện đại.
Cảm biến áp suất thông minh (Smart Pressure Sensors)
Cảm biến áp suất thế hệ mới được tích hợp thêm bộ xử lý nội tại, cho phép:
- Xử lý và hiệu chỉnh dữ liệu ngay tại cảm biến
- Tự chẩn đoán trạng thái hoạt động (Self-diagnostics)
- Lưu trữ ngưỡng cảnh báo và cấu hình cài đặt
Điều này giúp giảm sai số đo, nâng cao độ tin cậy và đơn giản hóa việc bảo trì – đặc biệt quan trọng trong các ứng dụng sản xuất liên tục.
Kết nối công nghiệp (Industrial Connectivity)
Thay vì chỉ xuất tín hiệu analog 4–20mA hoặc 0–10V truyền thống, cảm biến áp suất hiện nay hỗ trợ nhiều chuẩn truyền thông công nghiệp, bao gồm:
- IO-Link: Giao tiếp điểm-tới-điểm tốc độ cao và dễ cấu hình
- Modbus: Tích hợp dễ dàng với PLC/SCADA
- Các giao thức Ethernet công nghiệp (Profinet, EtherNet/IP…)
Sự kết nối đa dạng giúp dữ liệu áp suất được truyền tin nhanh, chính xác và dễ dàng tích hợp vào hệ thống SCADA, MES, ERP hoặc nền tảng IIoT.
Tích hợp IIoT & phân tích dữ liệu thời gian thực
Trong mô hình sản xuất thông minh, cảm biến áp suất:
- Kết nối trực tiếp với nền tảng Internet of Things (IoT)
- Truyền dữ liệu thời gian thực lên hệ thống đám mây hoặc trung tâm kiểm soát
- Hỗ trợ phân tích xu hướng, tối ưu vận hành và dự đoán sự cố
Việc khai thác dữ liệu lớn (Big Data) từ cảm biến giúp doanh nghiệp hiểu rõ hơn về hiệu suất thiết bị và hoạt động sản xuất – mở ra các chiến lược tối ưu hóa toàn diện.
Bảo trì dự đoán (Predictive Maintenance)
Xu hướng bảo trì theo kế hoạch truyền thống đang dần được thay thế bằng bảo trì dự đoán. Cảm biến áp suất đóng vai trò then chốt trong chiến lược này bằng cách:
- Gửi các chỉ số quá trình liên tục
- Phát hiện sớm dấu hiệu bất thường trước khi xảy ra hỏng hóc
- Giảm thời gian ngừng máy và chi phí sửa chữa
Kết hợp thuật toán AI/ML với dữ liệu cảm biến sẽ giúp xác định ngưỡng cảnh báo sớm chính xác hơn so với cài đặt cố định truyền thống.
Thiết kế miniaturization và hiệu quả năng lượng
Nhờ tiến bộ công nghệ bán dẫn và MEMS, cảm biến áp suất ngày càng:
- Có kích thước nhỏ gọn
- Tiêu thụ ít năng lượng hơn
- Phù hợp với các ứng dụng phân tán và môi trường hạn chế không gian
Điều này mở rộng phạm vi ứng dụng của cảm biến vào các hệ thống sản xuất tinh gọn, tự động hóa cao.
Tích hợp đa cảm biến và hệ thống thông minh
Không chỉ đo áp suất, cảm biến thế hệ mới ngày càng tích hợp thêm chức năng đo:
- Nhiệt độ
- Độ rung
- Độ ẩm (trong một số ứng dụng chuyên biệt)
Sự tích hợp này giúp giảm chi phí phần cứng, đơn giản hóa lắp đặt và mang lại bức tranh dữ liệu toàn diện hơn về trạng thái thiết bị.
Trong bối cảnh sản xuất ngày càng tự động hóa và yêu cầu kiểm soát quy trình ngày càng khắt khe, cảm biến áp suất trong công nghiệp đã và đang giữ vai trò then chốt trong việc đảm bảo an toàn, ổn định và hiệu quả vận hành. Không chỉ là thiết bị đo lường đơn thuần, cảm biến áp suất còn là “nguồn dữ liệu đầu vào” quan trọng cho các hệ thống điều khiển, giám sát và tối ưu sản xuất. Bên cạnh đó, xu hướng Công nghiệp 4.0 đang thúc đẩy cảm biến áp suất phát triển theo hướng thông minh hơn, tích hợp với hệ thống tự động hóa, PLC, SCADA và nền tảng IIoT, cho phép thu thập dữ liệu thời gian thực và phân tích chuyên sâu. Việc lựa chọn đúng loại cảm biến áp suất, phù hợp với môi trường và yêu cầu ứng dụng cụ thể, sẽ là yếu tố quan trọng giúp doanh nghiệp tối ưu hiệu suất, tiết kiệm chi phí và nâng cao năng lực cạnh tranh trong dài hạn.
