Cánh tay Robot 5 bậc tự do: Cấu tạo, nguyên lý hoạt động & Ứng dụng

Trong bối cảnh sản xuất hiện đại đang chuyển mình mạnh mẽ theo xu hướng tự động hóa và Công nghiệp 4.0, các hệ thống robot ngày càng đóng vai trò quan trọng trong việc nâng cao năng suất và tối ưu chi phí vận hành. Trong đó, cánh tay Robot 5 bậc tự do được xem là giải pháp linh hoạt, có khả năng thực hiện nhiều chuyển động phức tạp với độ chính xác cao, đáp ứng đa dạng yêu cầu trong các dây chuyền sản xuất như lắp ráp, gắp đặt, hàn hay kiểm tra sản phẩm. Nhờ cấu trúc tối ưu giữa số lượng khớp và khả năng điều khiển, loại robot này trở thành lựa chọn phù hợp cho cả doanh nghiệp vừa và nhỏ lẫn các nhà máy đang từng bước chuyển đổi sang mô hình nhà máy thông minh. Ở bài viết này, hãy cùng Robotic Nguyên Hạnh khám phá chi tiết nhé!

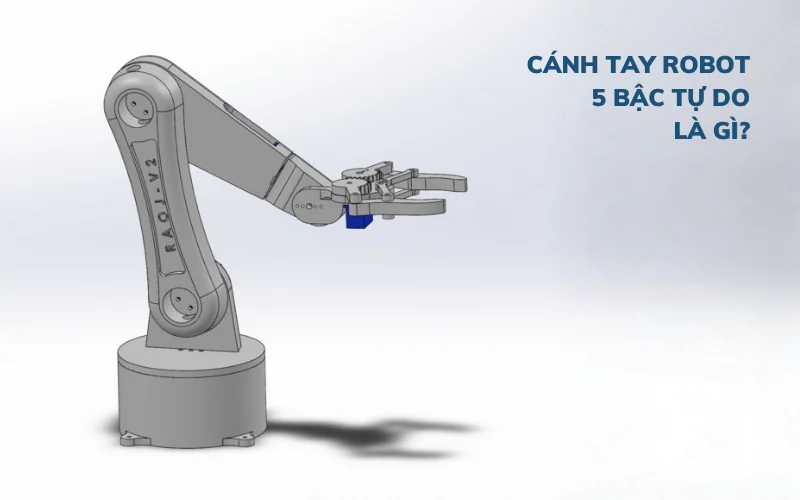

Cánh tay Robot 5 bậc tự do là gì?

Khái niệm “bậc tự do” (Degrees of Freedom – DOF)

Trong lĩnh vực robot, bậc tự do (DOF) là số lượng chuyển động độc lập mà một robot có thể thực hiện trong không gian. Mỗi bậc tự do tương ứng với một trục chuyển động, có thể là:

• Chuyển động quay (rotation)
• Chuyển động tịnh tiến (linear)

Càng nhiều bậc tự do, robot càng linh hoạt trong việc tiếp cận và định hướng vật thể, đặc biệt trong môi trường 3D phức tạp.

Định nghĩa cánh tay Robot 5 bậc tự do

Cánh tay robot 5 bậc tự do (5 DOF Robot Arm) là loại robot có 5 trục chuyển động độc lập, cho phép thực hiện các thao tác linh hoạt trong không gian nhưng vẫn tối ưu về cấu trúc và chi phí.

Thông thường, robot 5 DOF sẽ bao gồm các chuyển động chính:

• Xoay đế (Base rotation)
• Nâng/hạ cánh tay (Shoulder)
• Gập/duỗi cánh tay (Elbow)
• Xoay cổ tay (Wrist rotation)
• Nghiêng cổ tay hoặc điều chỉnh góc tiếp cận (Wrist pitch)

Nhờ đó, robot có thể:

• Tiếp cận vật thể từ nhiều hướng khác nhau
• Thực hiện các thao tác gắp – đặt, lắp ráp cơ bản
• Hoạt động hiệu quả trong không gian 3D ở mức trung bình – cao

Phân biệt Robot 5 DOF với các loại robot khác

Loại robot	Số bậc tự do	Đặc điểm
3 DOF	3	Chuyển động đơn giản, chủ yếu 2D
4 DOF	4	Phổ biến trong pick & place
5 DOF	5	Linh hoạt, tối ưu chi phí
6 DOF	6	Linh hoạt cao nhất, mô phỏng tay người

Điểm khác biệt lớn nhất giữa robot 5 DOF và 6 DOF là:

• Robot 5 DOF thiếu 1 trục xoay, nên khả năng định hướng (orientation) bị hạn chế
• Tuy nhiên, với nhiều ứng dụng thực tế, 5 DOF vẫn hoàn toàn đáp ứng yêu cầu với chi phí thấp hơn đáng kể

Ví dụ minh họa chuyển động của robot 5 DOF

Một cánh tay robot 5 DOF khi thực hiện thao tác gắp sản phẩm sẽ:

• Xoay thân để hướng đến vị trí vật thể
• Điều chỉnh cánh tay vươn tới đúng tọa độ
• Nghiêng cổ tay để tiếp cận góc phù hợp
• Gắp vật bằng end-effector
• Di chuyển và đặt vật vào vị trí mới

Quy trình này cho thấy robot 5 DOF có thể xử lý phần lớn các tác vụ sản xuất phổ biến mà không cần đến cấu trúc robot phức tạp hơn.

Vai trò của Robot 5 DOF trong hệ thống tự động hóa

Cánh tay robot 5 DOF thường được sử dụng như một giải pháp trung gian trong lộ trình tự động hóa:

• Đủ linh hoạt để thay thế lao động thủ công trong nhiều công đoạn
• Dễ triển khai hơn so với robot 6 DOF
• Phù hợp cho doanh nghiệp mới bắt đầu ứng dụng robot

Đây là lựa chọn lý tưởng để xây dựng nền tảng cho các hệ thống sản xuất hiện đại, đặc biệt khi kết hợp với các công nghệ như Machine Vision hoặc Industrial Internet of Things.

Có thể bạn quan tâm:

• Cánh tay Robot 6 bậc tự do
• Cánh tay Robot 4 bậc tự do
• Cánh tay Robot 3 bậc tự do

Cấu tạo của cánh tay Robot 5 DOF

Cánh tay robot 5 bậc tự do được cấu thành từ nhiều bộ phận cơ khí – điện – điều khiển phối hợp chặt chẽ với nhau. Mỗi thành phần đóng một vai trò riêng, tạo nên khả năng chuyển động linh hoạt và chính xác trong môi trường sản xuất.

Các khớp (Joints)

Khớp là thành phần quan trọng nhất, quyết định số bậc tự do của robot. Với robot 5 DOF, hệ thống thường gồm 5 khớp chính:

• Khớp đế (Base Joint): cho phép robot xoay quanh trục đứng
• Khớp vai (Shoulder): nâng/hạ toàn bộ cánh tay
• Khớp khuỷu (Elbow): mở rộng hoặc thu gọn tầm với
• Khớp cổ tay (Wrist): điều chỉnh hướng tiếp cận
• Khớp xoay đầu công cụ: hỗ trợ thao tác chính xác hơn

Các khớp này thường là khớp quay (rotational), giúp robot đạt được chuyển động linh hoạt trong không gian 3D.

Các liên kết (Links)

Links là các đoạn kết cấu cứng nối giữa các khớp, tạo thành “khung xương” của robot.

• Chịu lực và truyền chuyển động giữa các khớp
• Quyết định tầm với (reach) và không gian làm việc (workspace)
• Thường được chế tạo từ nhôm, thép hoặc hợp kim nhẹ để đảm bảo độ cứng và giảm tải trọng

Thiết kế link hợp lý giúp robot vừa chắc chắn, vừa tối ưu tốc độ và độ chính xác.

Bộ truyền động (Actuator)

Actuator là “cơ bắp” của robot, tạo ra chuyển động tại các khớp. Một số loại phổ biến:

• Servo motor: phổ biến nhất, cho độ chính xác cao, phản hồi tốt
• Stepper motor: chi phí thấp, phù hợp ứng dụng đơn giản
• Khí nén (Pneumatic): tốc độ cao nhưng độ chính xác thấp hơn

Trong các hệ thống hiện đại, actuator thường kết hợp với cảm biến để tạo thành hệ điều khiển vòng kín (closed-loop control).

Bộ điều khiển (Controller)

Đây là “bộ não” của cánh tay robot, chịu trách nhiệm xử lý và điều phối toàn bộ hoạt động:

• Nhận lệnh từ người vận hành hoặc hệ thống trung tâm
• Tính toán quỹ đạo chuyển động (motion planning)
• Điều khiển actuator theo thuật toán động học
• Kết nối với các hệ thống như PLC, SCADA

Controller có thể là:

• PLC công nghiệp
• Vi điều khiển (Arduino, STM32…)
• Máy tính công nghiệp (IPC)

End-effector (Cơ cấu chấp hành cuối)

End-effector là bộ phận trực tiếp tương tác với vật thể – quyết định chức năng chính của robot.

Các loại phổ biến gồm:

• Kẹp gắp (Gripper): dùng trong pick & place
• Hút chân không (Vacuum): phù hợp với vật nhẹ, bề mặt phẳng
• Đầu hàn, đầu bắt vít, đầu cắt: dùng trong sản xuất chuyên sâu

Việc lựa chọn end-effector phù hợp sẽ ảnh hưởng trực tiếp đến hiệu suất và độ chính xác của hệ thống.

Hệ thống cảm biến (Sensors)

Để tăng độ chính xác và khả năng tự động hóa, robot 5 DOF thường được tích hợp nhiều loại cảm biến:

• Cảm biến vị trí (encoder)
• Cảm biến lực (force sensor)
• Cảm biến tiệm cận (proximity sensor)
• Camera tích hợp Machine Vision

Những cảm biến này giúp robot nhận biết môi trường, điều chỉnh chuyển động và đảm bảo an toàn khi vận hành.

Hệ thống nguồn và truyền tín hiệu

• Nguồn điện: cung cấp năng lượng cho toàn bộ hệ thống
• Cáp tín hiệu: truyền dữ liệu giữa controller và actuator
• Bus truyền thông: như Modbus, CAN, Ethernet/IP

Đây là phần “hạ tầng” giúp các thành phần hoạt động đồng bộ và ổn định.

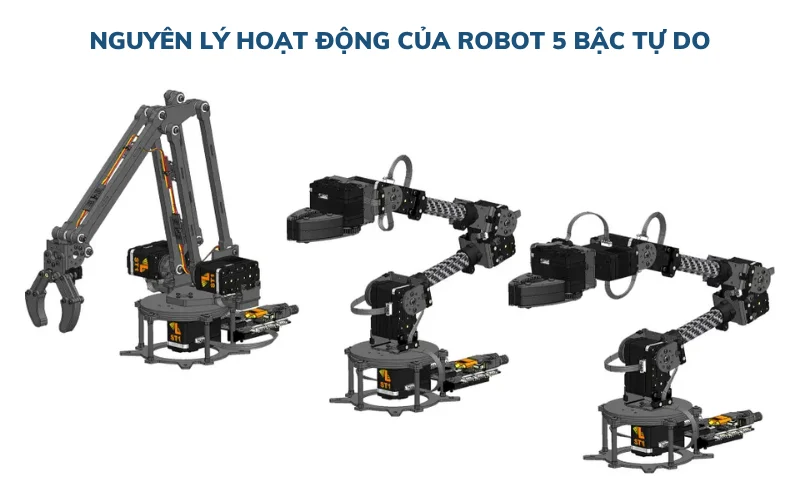

Nguyên lý hoạt động của Robot 5 bậc tự do

Nguyên lý hoạt động của cánh tay robot 5 bậc tự do là sự phối hợp giữa chuyển động cơ khí, thuật toán điều khiển và hệ thống cảm biến. Robot thực hiện nhiệm vụ thông qua việc tính toán và điều khiển chính xác từng khớp để đạt được vị trí và hướng mong muốn trong không gian.

Cơ chế chuyển động theo từng trục

Robot 5 DOF hoạt động dựa trên 5 trục chuyển động độc lập, tương ứng với các khớp:

• Trục 1: Xoay đế (định hướng toàn bộ robot)
• Trục 2: Nâng/hạ cánh tay (điều chỉnh chiều cao)
• Trục 3: Gập/duỗi (tăng/giảm tầm với)
• Trục 4: Xoay cổ tay
• Trục 5: Nghiêng cổ tay

Mỗi trục được điều khiển bởi actuator riêng (thường là servo motor), cho phép robot di chuyển linh hoạt trong không gian 3D.

Hệ tọa độ và định vị trong không gian

Để robot xác định vị trí và chuyển động chính xác, hệ thống sử dụng các hệ tọa độ như:

• Hệ tọa độ Descartes (X, Y, Z)
• Hệ tọa độ khớp (Joint coordinates)
• Hệ tọa độ công cụ (Tool coordinate)

Việc chuyển đổi giữa các hệ tọa độ giúp robot:

• Xác định chính xác vị trí vật thể
• Lập kế hoạch đường đi tối ưu
• Đảm bảo end-effector tiếp cận đúng hướng

Động học robot (Kinematics)

Đây là phần cốt lõi trong nguyên lý hoạt động, bao gồm hai bài toán chính:

• Forward Kinematics (Động học thuận): Tính toán vị trí và hướng của end-effector dựa trên góc quay của các khớp
• Inverse Kinematics (Động học nghịch): Xác định góc quay cần thiết của từng khớp để đưa robot đến vị trí mục tiêu

Hai bài toán này giúp robot chuyển đổi giữa “lệnh vị trí” và “chuyển động thực tế”.

Lập kế hoạch quỹ đạo (Motion Planning)

Robot không di chuyển ngẫu nhiên mà theo quỹ đạo được tính toán trước:

• Tối ưu đường đi ngắn nhất hoặc an toàn nhất
• Tránh va chạm với vật cản
• Đảm bảo chuyển động mượt và ổn định

Các thuật toán motion planning giúp robot hoạt động hiệu quả trong môi trường sản xuất phức tạp.

Hệ thống điều khiển và phản hồi (Feedback Control)

Robot 5 DOF thường sử dụng hệ điều khiển vòng kín (closed-loop):

• Controller gửi lệnh đến actuator
• Cảm biến đo vị trí, tốc độ, lực
• Dữ liệu phản hồi được gửi về để hiệu chỉnh

Hệ thống này giúp:

• Tăng độ chính xác
• Giảm sai số
• Đảm bảo vận hành ổn định

Vai trò của cảm biến và nhận thức môi trường

Các cảm biến đóng vai trò “giác quan” của robot:

• Encoder: xác định vị trí khớp
• Cảm biến lực: kiểm soát lực tác động
• Camera tích hợp Machine Vision: nhận diện vật thể

Nhờ đó, robot có thể:

• Nhận diện và định vị vật thể
• Điều chỉnh thao tác theo môi trường thực tế
• Tăng mức độ tự động hóa

Quy trình hoạt động điển hình

Một chu trình làm việc của robot 5 DOF thường diễn ra như sau:

1. Nhận lệnh từ hệ thống điều khiển
2. Xác định vị trí mục tiêu (tọa độ)
3. Tính toán động học nghịch
4. Lập quỹ đạo chuyển động
5. Điều khiển các khớp di chuyển
6. Nhận phản hồi từ cảm biến và hiệu chỉnh
7. Thực hiện thao tác (gắp, đặt, lắp ráp…)

Đặc điểm và khả năng của Robot 5 DOF

Cánh tay robot 5 bậc tự do được xem là giải pháp “trung gian tối ưu” giữa hiệu năng và chi phí. Để hiểu rõ vì sao loại robot này được ứng dụng rộng rãi, cần phân tích các đặc điểm kỹ thuật và khả năng vận hành thực tế của nó.

Phạm vi làm việc (Workspace)

Robot 5 DOF có khả năng hoạt động trong không gian 3D với phạm vi khá linh hoạt:

• Có thể tiếp cận nhiều vị trí khác nhau trong vùng làm việc
• Phạm vi phụ thuộc vào chiều dài các link và cấu trúc cơ khí
• Thường có dạng hình cầu hoặc bán cầu

Điều này giúp robot phù hợp với các dây chuyền có không gian hạn chế nhưng vẫn cần khả năng thao tác đa hướng.

Độ linh hoạt (Dexterity)

Với 5 bậc tự do, robot có mức độ linh hoạt trung bình – cao:

• Có thể thay đổi hướng tiếp cận vật thể
• Thực hiện các thao tác trong không gian 3 chiều
• Phù hợp với nhiều tác vụ sản xuất phổ biến

Tuy nhiên, do thiếu 1 bậc tự do so với robot 6 DOF, khả năng xoay và định hướng đầu công cụ vẫn bị giới hạn trong một số trường hợp phức tạp.

Khả năng định hướng (Orientation)

Đây là điểm khác biệt lớn nhất của robot 5 DOF:

• Không thể điều khiển đầy đủ cả 3 trục xoay (roll – pitch – yaw)
• Một số góc tiếp cận bị hạn chế
• Khó thực hiện các thao tác yêu cầu xoay chính xác trong không gian 3D phức tạp

Tuy vậy, trong nhiều ứng dụng như gắp – đặt hoặc lắp ráp đơn giản, hạn chế này không ảnh hưởng đáng kể.

Độ chính xác và lặp lại (Repeatability)

Robot 5 DOF vẫn đảm bảo độ chính xác cao trong vận hành:

• Sai số lặp lại thấp (phụ thuộc vào servo và controller)
• Hoạt động ổn định trong các tác vụ lặp đi lặp lại
• Phù hợp với dây chuyền sản xuất tiêu chuẩn

Đây là yếu tố quan trọng giúp robot thay thế lao động thủ công trong các công việc yêu cầu tính đồng nhất cao.

Tốc độ và hiệu suất hoạt động

• Tốc độ xử lý nhanh, đặc biệt trong các tác vụ pick & place
• Có thể hoạt động liên tục 24/7
• Giảm thời gian chu kỳ sản xuất (cycle time)

Nhờ đó, robot giúp tăng năng suất và tối ưu hiệu quả vận hành cho doanh nghiệp.

Khả năng tích hợp hệ thống

Robot 5 DOF có thể dễ dàng tích hợp với các hệ thống tự động hóa khác:

• Kết nối PLC, SCADA
• Tích hợp cảm biến và camera Machine Vision
• Kết nối hệ thống Industrial Internet of Things

Điều này giúp mở rộng khả năng ứng dụng và tiến tới xây dựng hệ thống sản xuất thông minh.

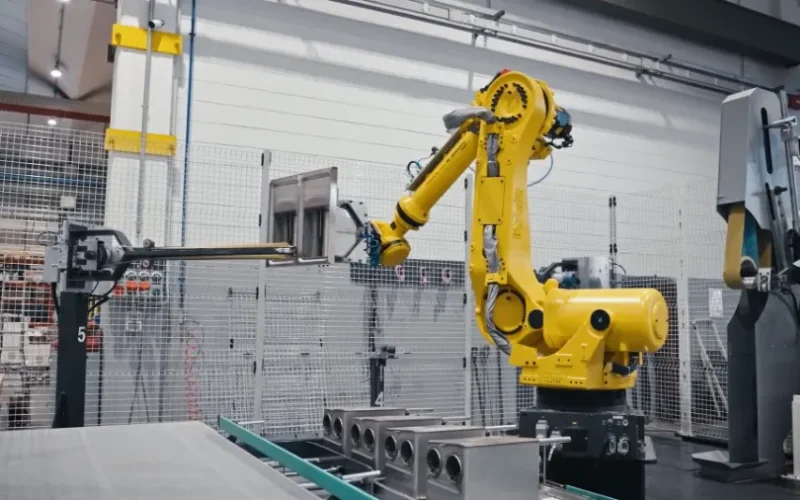

Khả năng đáp ứng đa dạng ứng dụng

Robot 5 DOF có thể đảm nhiệm nhiều vai trò khác nhau:

• Gắp – đặt sản phẩm (Pick & Place)
• Lắp ráp linh kiện đơn giản
• Đóng gói, phân loại
• Cấp phôi cho máy CNC hoặc dây chuyền

Tính linh hoạt này giúp doanh nghiệp tối ưu đầu tư khi một robot có thể phục vụ nhiều công đoạn.

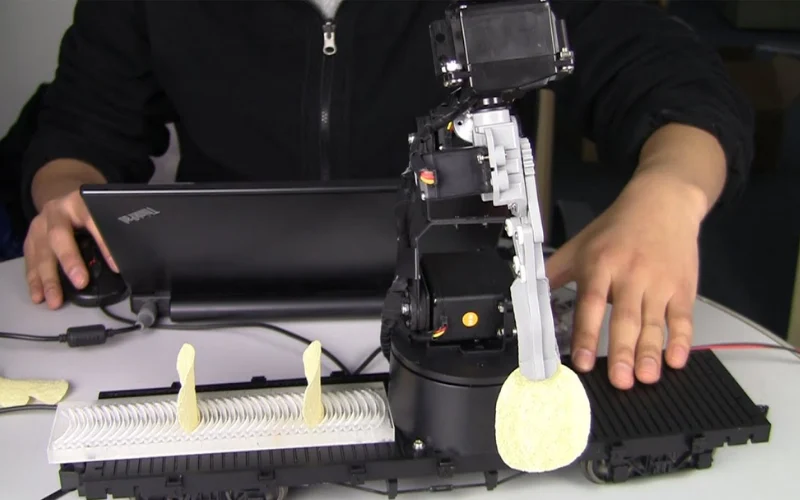

Ưu điểm của cánh tay Robot 5 DOF

Cánh tay robot 5 bậc tự do được nhiều doanh nghiệp lựa chọn nhờ khả năng cân bằng giữa hiệu suất, chi phí và độ phức tạp hệ thống. Dưới đây là những ưu điểm nổi bật giúp loại robot này trở thành giải pháp tối ưu trong nhiều bài toán tự động hóa.

Tối ưu chi phí đầu tư

So với robot 6 DOF hoặc các hệ thống robot phức tạp hơn:

• Chi phí đầu tư ban đầu thấp hơn đáng kể
• Ít yêu cầu về hạ tầng kỹ thuật đi kèm
• Phù hợp với doanh nghiệp vừa và nhỏ (SME)

Điều này giúp doanh nghiệp dễ dàng tiếp cận tự động hóa mà không cần ngân sách quá lớn.

Cấu trúc đơn giản – dễ triển khai

Robot 5 DOF có thiết kế ít khớp hơn, dẫn đến:

• Cấu trúc cơ khí gọn nhẹ, dễ lắp đặt
• Ít lỗi kỹ thuật hơn trong quá trình vận hành
• Dễ tích hợp vào dây chuyền sẵn có

Việc triển khai nhanh chóng giúp rút ngắn thời gian đưa hệ thống vào hoạt động (time-to-market).

Dễ lập trình và vận hành

So với robot nhiều bậc tự do, robot 5 DOF:

• Thuật toán điều khiển đơn giản hơn
• Ít biến số trong bài toán động học
• Phù hợp với cả đội ngũ kỹ thuật chưa có nhiều kinh nghiệm

Nhờ đó, doanh nghiệp giảm được chi phí đào tạo và vận hành hệ thống.

Đáp ứng tốt các tác vụ phổ biến

Dù không đạt mức linh hoạt tối đa như robot 6 DOF, robot 5 DOF vẫn xử lý hiệu quả các công việc:

• Pick & Place (gắp – đặt)
• Lắp ráp cơ bản
• Đóng gói, phân loại sản phẩm
• Cấp phôi cho máy CNC

Với phần lớn dây chuyền sản xuất tiêu chuẩn, robot 5 DOF đã đủ đáp ứng nhu cầu thực tế.

Tiết kiệm không gian lắp đặt

Thiết kế gọn giúp robot:

• Phù hợp với nhà xưởng diện tích hạn chế
• Dễ bố trí trong dây chuyền hiện hữu
• Tối ưu layout sản xuất

Đây là lợi thế quan trọng đối với các nhà máy cần cải tạo hoặc mở rộng từng phần.

Chi phí bảo trì và vận hành thấp

Do cấu trúc đơn giản hơn:

• Ít bộ phận cần bảo trì
• Chi phí thay thế linh kiện thấp
• Giảm thời gian dừng máy (downtime)

Điều này góp phần tối ưu tổng chi phí sở hữu (TCO) trong dài hạn.

Khả năng mở rộng và tích hợp linh hoạt

Robot 5 DOF có thể dễ dàng nâng cấp và kết nối với các hệ thống khác:

• Tích hợp camera Machine Vision để nhận diện sản phẩm
• Kết nối hệ thống Industrial Internet of Things để giám sát và điều khiển từ xa
• Kết hợp với băng tải, hệ thống cấp phôi tự động

Nhờ đó, doanh nghiệp có thể mở rộng dần hệ thống tự động hóa theo từng giai đoạn.

Ứng dụng của Robot 5 bậc tự do trong thực tế

Nhờ sự cân bằng giữa chi phí và khả năng vận hành, cánh tay robot 5 DOF được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau – từ sản xuất công nghiệp đến giáo dục và các ngành dịch vụ. Dưới đây là những ứng dụng tiêu biểu trong thực tế.

Ứng dụng trong sản xuất công nghiệp

Đây là lĩnh vực sử dụng robot 5 DOF phổ biến nhất, đặc biệt trong các dây chuyền tự động hóa mức trung bình:

Pick & Place (Gắp – đặt)

• Gắp sản phẩm từ băng tải và đặt vào vị trí định sẵn
• Phân loại sản phẩm theo kích thước, màu sắc
• Ứng dụng trong ngành thực phẩm, điện tử, FMCG

Lắp ráp linh kiện

• Lắp ráp các chi tiết đơn giản, không yêu cầu xoay phức tạp
• Ứng dụng trong sản xuất linh kiện điện tử, cơ khí nhẹ

Đóng gói và palletizing

• Đóng hộp sản phẩm
• Xếp sản phẩm lên pallet theo quy chuẩn
• Tăng tốc độ và giảm sai sót so với thao tác thủ công

Cấp phôi cho máy CNC

• Đưa vật liệu vào máy CNC
• Lấy sản phẩm sau gia công
• Giảm phụ thuộc vào nhân công vận hành máy

Ứng dụng trong giáo dục và nghiên cứu

Robot 5 DOF là lựa chọn phổ biến trong các môi trường đào tạo:

• Giảng dạy robot học (Robotics)
• Thực hành lập trình điều khiển robot
• Mô phỏng các bài toán tự động hóa thực tế

Nhờ cấu trúc đơn giản, chi phí hợp lý, robot 5 DOF giúp sinh viên và kỹ sư dễ tiếp cận các khái niệm như động học, điều khiển và tích hợp hệ thống.

Ứng dụng trong ngành điện tử và công nghệ cao

• Lắp ráp bo mạch (PCB)
• Gắp linh kiện nhỏ với độ chính xác cao
• Kiểm tra và phân loại sản phẩm

Khi kết hợp với Machine Vision, robot có thể nhận diện linh kiện và thực hiện thao tác chính xác hơn.

Ứng dụng trong logistics và kho vận

• Phân loại hàng hóa
• Gắp – đặt sản phẩm trong kho
• Hỗ trợ hệ thống băng tải tự động

Khi tích hợp với hệ thống Industrial Internet of Things, robot có thể tham gia vào hệ thống kho thông minh (Smart Warehouse).

Ứng dụng trong nông nghiệp thông minh

• Thu hoạch sản phẩm nhẹ (trái cây, rau củ)
• Phân loại nông sản
• Hỗ trợ đóng gói sau thu hoạch

Robot giúp tăng năng suất và giảm phụ thuộc vào lao động thủ công trong nông nghiệp.

Ứng dụng trong y tế và mô phỏng

• Mô phỏng thao tác phẫu thuật trong đào tạo
• Hỗ trợ vận chuyển dụng cụ y tế
• Thực hiện các thao tác lặp lại trong phòng thí nghiệm

Ứng dụng trong các mô hình tự động hóa SME

Đối với doanh nghiệp vừa và nhỏ, robot 5 DOF là lựa chọn lý tưởng để:

• Tự động hóa từng công đoạn riêng lẻ
• Giảm chi phí nhân công
• Tăng tính ổn định trong sản xuất

Các ứng dụng phổ biến gồm:

• Dây chuyền đóng gói bán tự động
• Trạm gắp – đặt độc lập
• Tích hợp với máy móc hiện có

Câu hỏi thường gặp

Cánh tay robot 5 bậc tự do là giải pháp tự động hóa mang tính thực tiễn cao, đặc biệt trong bối cảnh doanh nghiệp cần tối ưu chi phí nhưng vẫn đảm bảo hiệu suất vận hành. Với cấu trúc gọn nhẹ, khả năng chuyển động linh hoạt và dễ triển khai, robot 5 DOF đáp ứng hiệu quả phần lớn các tác vụ phổ biến như gắp – đặt, lắp ráp cơ bản hay đóng gói sản phẩm. Nếu doanh nghiệp đang tìm kiếm một giải pháp robot “đủ dùng – hiệu quả – dễ triển khai”, thì cánh tay robot 5 bậc tự do chính là lựa chọn phù hợp để bắt đầu và mở rộng trong tương lai.
